一、产品概述

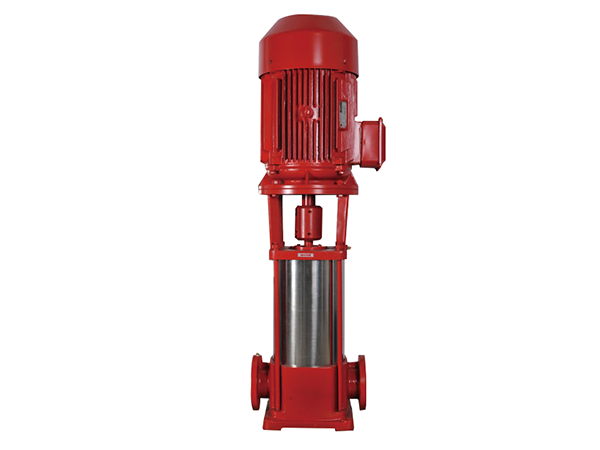

XBD-GDL型立式多级消防泵是依据国家标准GB 6245《消防泵》及GB 50974《消防给水及消火栓系统技术规范》设计制造的一代管道式中低压消防泵组产品。该系列泵在原有立式多级泵基础上，根据消防泵的最新标准要求进行开发，在性能、结构、材料和配套上均满足消防泵的要求。

本产品为立式多级分段式结构，电机与泵同轴直联，进、出口在同一水平轴线上且口径规格相同，可像阀门一样安装于管路中。通过多个叶轮串联实现逐级增压，可在流量相对稳定的条件下达到较高扬程，是住宅、宾馆、办公大楼、商业大楼、工厂、医院等场所消防给水系统的理想配套设备。

二、主要特点

1. 符合国家消防标准
   产品性能、技术条件符合GB 6245《消防泵》标准的要求，经国家消防装备质量监督检验中心检测合格，获得消防产品认可证书。

2. 不锈钢叶轮与不锈钢轴
   叶轮采用不锈钢材质，泵轴采用不锈钢材质，密封环采用合金，具有良好的耐腐蚀性能，确保消防泵在长期待机状态下随时启动运行，避免因锈蚀导致启动失败。

3. 立式管道式结构
   泵为立式结构，进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。立式结构占地面积小，可节省泵房建设投资。

4. 高效水力模型
   采用优秀的水力模型，效率高、性能范围广。型谱密度分布合理，能更好地适应不同楼层及管阻的消防需要。

5. 多种轴封形式
   轴封有机械密封和填料密封两种形式可供选择。机械密封采用硬质合金材料，密封可靠、无泄漏；更换易损件无需拆电机，维护方便。

6. 运行平稳可靠
   采用优质轴承和优质电机，泵运行更为安全可靠、噪声低、振动小。采用水力平衡轴向力，减少平衡鼓，使泵运行更为平稳。

7. 性能参数范围广
   流量范围覆盖5至115L/S，压力范围0.10至2.5MPa，配套功率5.5至200kW，可满足不同规模消防系统的需求。

三、型号变体

XBD-GDL型立式多级消防泵根据结构形式和用途不同，有以下类型：

• XBD-GDL标准型：立式多级管道式消防泵，适用于大多数消火栓及喷淋系统

• XBD-GDL稳压型：配备稳压系统，适用于消防稳压给水

• XBD-GDL恒压切线型：具有变流稳压特点，全流量范围内压力变化小

四、应用领域

XBD-GDL型立式多级消防泵广泛应用于以下领域：

消防系统：消火栓灭火系统、自动喷淋灭火系统、水喷雾灭火系统、消防稳压系统

高层建筑：高层住宅、写字楼、酒店、医院、学校的消防增压送水

商业建筑：商场、宾馆、办公大楼、商业综合体的消防供水

工业厂房：工厂、仓库、物流中心的消防供水系统

公共设施：体育馆、影剧院、会展中心、机场、车站的消防配套

五、工作条件

六、型号说明

XBD-GDL型泵型号各要素含义如下：

示例：XBD4.2/15-80GDL

七、结构组成

XBD-GDL型立式多级消防泵主要由以下零部件构成：

• 泵体：进水段、中段、出水段用拉紧螺栓紧固成一体，立式多级分段式结构

• 叶轮：铜合金材质，多级串联，逐级增压

• 泵轴：不锈钢材质（2Cr13），耐腐蚀

• 密封环：铜合金材质，耐磨损

• 机械密封/填料密封：两种轴封形式可选

• 轴承：优质滚动轴承，支撑泵轴转动

• 电机：优质电机，与泵同轴直联

• 底座：整体底座，便于安装

八、安装与使用注意事项

安装要求：

1. 安装时管路重量不应承受在泵上，否则易损坏水泵

2. 泵与电机是整体结构，出厂时已校正，安装时无需调整

3. 安装前应仔细检查泵流道内有无影响水泵运行的硬质物

4. 必须拧紧地脚螺栓，且定期检查防止其松动

5. 为了维修方便，建议在泵的进出口管路上安装调节阀及压力表

6. 泵用于有吸程场合，应装有底阀，进口管路不应有过多弯道

7. 可在泵进口前面安装过滤器，防止杂质进入泵内

操作使用：

1. 启动前用手盘动联轴器，叶轮应无卡磨现象，转动灵活

2. 打开进口阀门和排气阀，使液体充满整个泵腔，然后关闭排气阀

3. 如输送热液体时，起动前应预热，升温速度为50℃/h

4. 应先用点动方式检查电机转向是否正确（从电机端看为顺时针方向旋转）

维护保养：

1. 定期检查机械密封，确保无泄漏

2. 定期检查叶轮、泵轴的腐蚀情况

3. 消防泵应定期试运转，防止长期不运行导致锈蚀

4. 长期停用后重新启用前，应进行系统全面检查

5. 每季度手动启动消防泵，检查运行状态

九、产品标准

XBD-GDL型立式多级消防泵按照以下标准设计制造：

• GB 6245《消防泵》

• GB 50974《消防给水及消火栓系统技术规范》

• CNCA-C18-03《消防产品认证实施规则》

• 应急管理部消防产品合格评定中心认证要求
