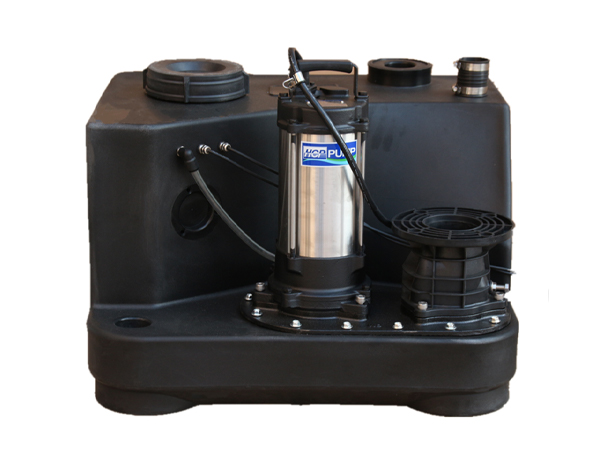

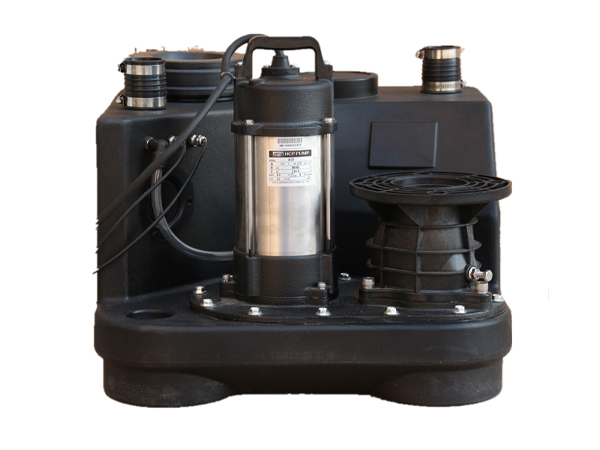

一、产品概述

外置式PE污水提升器是一种将污水收集箱与污水泵分体设计的密闭式污水提升设备。该产品采用高密度聚乙烯（HDPE）材质一次成型箱体，污水泵安装于箱体外部，通过吸水管与箱体连接，内部集成液位传感器、智能控制系统、止回阀等部件，在工厂内完成整体组装，现场只需进行进出水管道连接和电源接入即可投入使用。

本产品是传统内置泵型污水提升器的理想替代产品，水泵外置设计使维护更加方便，无需开启箱体即可完成水泵检修、清理和更换，有效解决了内置泵型维护时需要接触污物的问题。广泛应用于地下室卫生间、厨房排水、商业建筑、别墅住宅、人防工程等无法通过重力直接排放到市政管网的场所。

二、主要特点

1. 水泵外置设计
   污水泵安装于箱体外部，与污水箱分离布置，是外置式污水提升器的核心优势。维护或检修水泵时无需打开箱体，无需接触污物，维护过程清洁卫生，操作方便快捷。

2. 全密闭箱体结构
   箱体采用高密度聚乙烯（HDPE）材质一次成型，具有较好的耐腐蚀性能和结构强度。全密闭结构可有效防止异味外泄，保持环境空气清新。箱体表面光滑，不易附着污物，便于清洗。

3. 工厂预制集成
   箱体、管路、阀门、液位传感器、控制系统等全部在工厂内预装完成，水泵通过快速接头与箱体连接，现场只需进行进出水管路连接、水泵安装和电源接线，安装方便快捷，大幅减少现场施工时间和人力成本。

4. 智能自动控制
   配备智能控制系统，采用高精度液位传感器实时监测箱体内液位变化，自动控制水泵启停。当液位达到设定启动水位时自动启动排水，排至设定停止水位时自动停止，实现无人值守自动运行。

5. 维护便捷
   水泵与箱体采用快装式连接，维护或更换水泵时无需拆卸管路，无需进入箱体内部。可在不中断进水的情况下完成水泵更换，保障排水连续性。控制箱设有故障报警功能，便于及时发现和处理问题。

6. 散热性能良好
   水泵置于箱体外部，散热条件优于内置泵型，可延长水泵使用寿命。水泵周围空气流通良好，有利于电机散热，适合长时间连续运行工况。

7. 安装灵活便捷
   产品体积小巧，可根据现场条件灵活安装，无需开挖地埋，无需建造集水坑。可安装于地面、墙面或嵌入式安装，适用于空间受限的场所。进出水口可根据需要选择不同方向，便于管道布置。

8. 低噪音运行
   水泵外置结构可有效减少水泵运行振动传递至箱体，运行噪音相对较低。采用低噪音水泵和隔振措施，满足住宅、酒店、办公等对环境要求较高的场所使用需求。

9. 多重保护功能
   控制系统具备过载保护、缺相保护、短路保护、过热保护等多种保护功能。当水泵运行异常时自动切断电源并报警，保障设备安全运行。

三、型号变体

外置式PE污水提升器根据用途和配置不同，有以下类型：

单泵外置型 适用于间断排水场所，配置一台外置污水泵
双泵外置型 适用于持续排水或对可靠性要求较高的场所，一用一备配置
带切割装置型 适用于含长纤维杂物的污水，泵体配备切割装置
大流量型 适用于酒店、商场、餐饮等排水量较大的场所

四、应用领域

外置式PE污水提升器广泛应用于以下领域：

住宅建筑：别墅地下室卫生间、住宅底层卫生间、地下室洗衣房、地下厨房
商业建筑：商场地下室卫生间、餐饮厨房排水、美容美发店排水、洗浴中心
公共设施：学校、医院、办公楼地下卫生间、地铁站卫生间、机场卫生间
人防工程：人防地下室卫生间、地下通道卫生间、地下停车场排水
改造工程：老旧小区卫生间改造、增加卫生间的改造项目
其他场合：酒吧、KTV、健身房等地下经营场所排水

五、工作条件

流量范围 1至50立方米每小时
扬程范围 5至30米
箱体容积 50至500升（根据型号确定）
介质温度 不超过40℃
介质酸碱度 pH值4至10
箱体材质 HDPE（高密度聚乙烯）
泵体材质 铸铁或304不锈钢
叶轮材质 铸铁或不锈钢
控制方式 液位自动控制，可选配远程报警
防护等级 IP68（水泵），IP54（控制箱）
供电电源 220V单相交流电或380V三相交流电

六、型号说明

外置式PE污水提升器通常根据流量、扬程、箱体容积、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：SZlift120-S

SZlift120 溯泽外置式污水提升器
120  箱体容积（升）
S 单泵型（D表示双泵型）

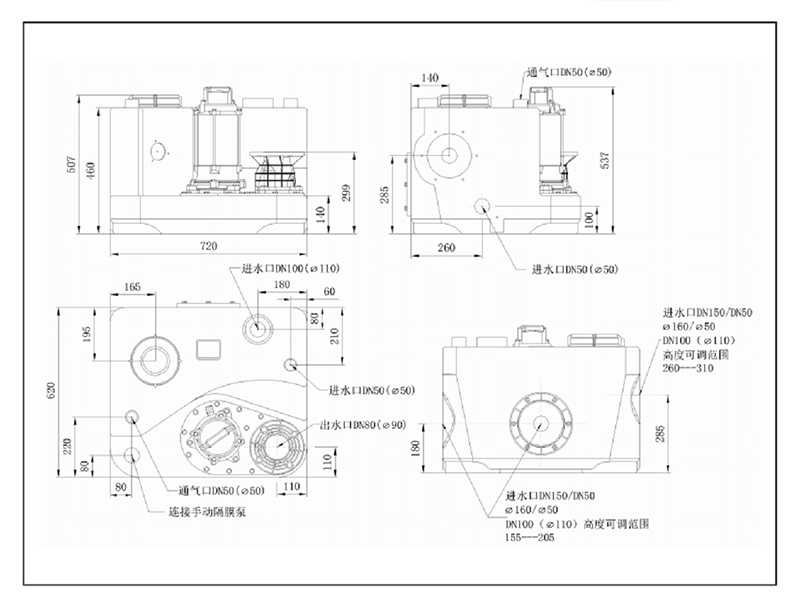

七、结构组成

外置式PE污水提升器主要由以下零部件构成：

箱体：HDPE材质一次成型，全密闭结构，设有人孔盖板
污水泵：外置式潜水排污泵或干式排污泵，单泵或双泵配置
吸水管：连接箱体与水泵，设检修阀门
液位传感器：压力式或浮子式，实时监测液位
控制系统：智能控制箱，具备手动/自动切换、故障报警、远程通讯功能
止回阀：安装在出水管路，防止排水倒流
管路系统：内置进水管、出水管、通气管、吸水管
检修口：箱体顶部设有快开式人孔盖板，便于内部清理
进水接口：可连接马桶、洗手盆、淋浴房、地漏等洁具
通气管接口：连接室外或排风系统

八、安装与使用注意事项

安装前准备：

1. 确认设备安装位置，确保水平、平整，预留水泵安装空间

2. 确定进水管、出水管、通气管的走向和接口位置

3. 确认电源容量符合要求，预留电源接口

4. 确认水泵安装基础牢固、水平

安装要求：

1. 设备应水平安装，箱体底部应与地面接触良好

2. 水泵应安装在箱体附近，吸水管应保持适当坡度

3. 进水管应保持适当坡度，确保污水顺利流入箱体

4. 出水管应尽可能垂直向上，避免过多弯道

5. 通气管应接通至室外或排风系统，保持通气顺畅

6. 电源线接线应符合电气规范，接地可靠

调试与运行：

1. 检查各部件安装是否牢固，管路连接是否密封

2. 向箱体内注入清水，检查液位传感器动作是否正常

3. 手动启动水泵，检查转向是否正确，吸水管有无漏气

4. 设置控制参数，进行自动运行调试

5. 检查液位控制是否准确，水泵启停是否正常

维护与保养：

1. 定期检查箱体有无渗漏现象

2. 定期检查水泵运行状态，及时处理异常

3. 定期清理箱体内沉积物，通过人孔盖板进行清理

4. 定期检查液位传感器，确保测量准确

5. 定期检查吸水管路密封性，防止漏气影响吸水

6. 长期停用时，应排净箱内余水

九、产品标准

外置式PE污水提升器按照以下标准设计制造：

GB 50015《建筑给水排水设计规范》
CJ/T 380《污水提升装置技术条件》
相关行业通用技术条件

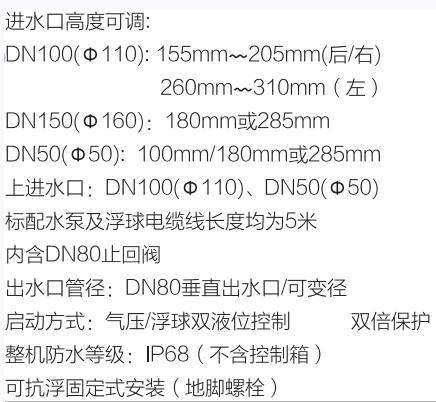

PE箱体材质为耐腐蚀且环保的聚乙烯材料，使用电源为：380V/220V。

水泵为无阻塞涡流叶轮，可选功率为1.5KW-2.2KW

H=max=18m  Qmax=40T

泵体叶轮材质HT250  SUS304

涡流叶轮材质HT250  轴材质SUS410

≤流过直径60mm

水泵启动次数为≤60次/小时
