一、产品概述

一体化灌溉泵房是一种集水泵系统、智能控制系统、过滤系统、施肥系统于一体的集成式农业灌溉设备。该产品采用高强度箱体结构，内部集成多台高效水泵、变频控制柜、管路阀门、压力传感器、过滤装置、施肥装置及物联网通讯模块，在工厂内完成整体组装调试，现场只需进行基础施工、管路连接和电源接入即可投入使用。

本产品是现代农业节水灌溉的重要基础设施，通过智能控制与远程管理平台，实现灌溉系统的自动运行、精准控制、远程监控和高效管理。广泛应用于农田灌溉、园林绿化、温室大棚、果园茶园、高尔夫球场等灌溉场景，是传统灌溉泵站升级改造的理想选择。

二、主要特点

1. 工厂预制集成
   泵房箱体、水泵、管路、阀门、控制系统、过滤系统、施肥系统等全部在工厂内预装完成，经过严格的测试检验，质量可控。现场仅需基础施工、吊装就位、管路连接和电缆接线，施工周期较短，一般仅需数天即可完成，大幅减少现场施工时间和人力成本。

2. 高强度箱体结构

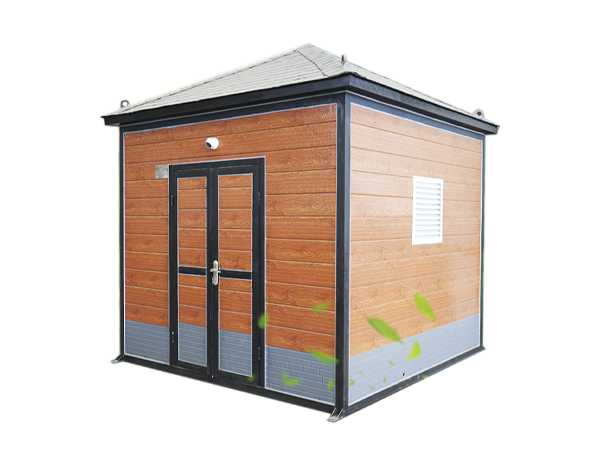

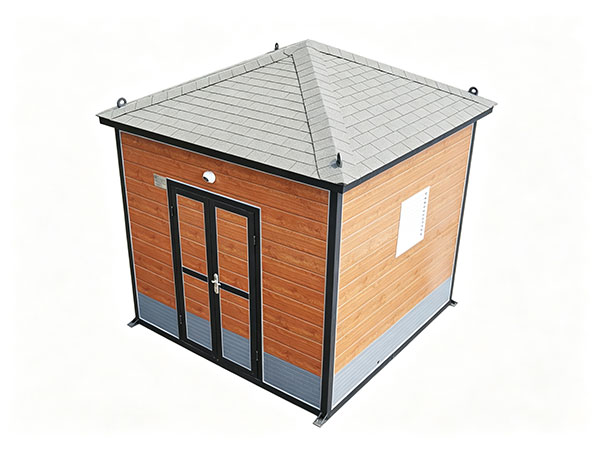

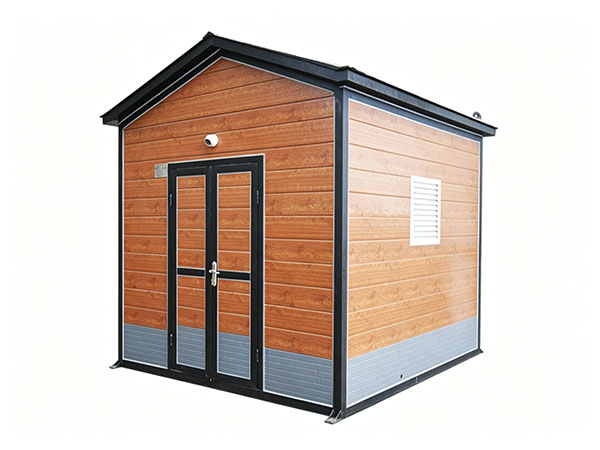

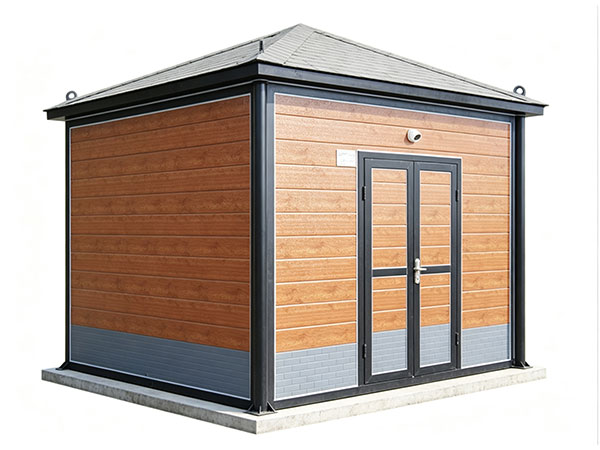

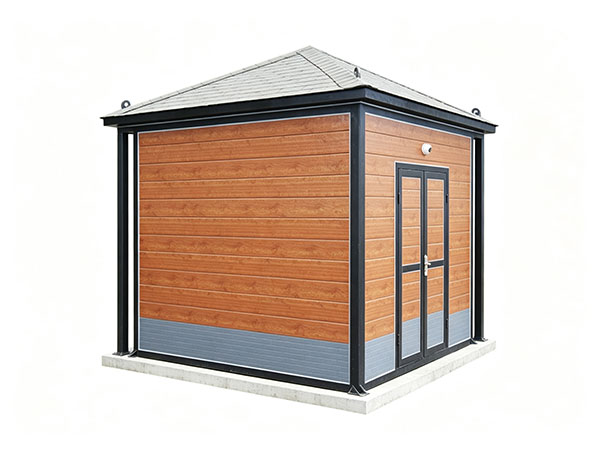

   箱体采用优质冷轧钢板或镀锌板经折弯焊接而成，表面经静电喷涂处理，具有良好的耐腐蚀性能和结构强度。箱体设计为双层结构，中间填充保温材料，具有较好的隔热保温性能。防护等级可达IP54，可适应户外各种气候条件，适用于田间地头等恶劣环境。

3. 智能变频控制
   配备高性能PLC控制器，采用先进的控制算法，实现灌溉系统的恒压供水。控制系统可根据灌溉需求自动调节水泵转速，使泵组始终运行在高效区，具有较好的节能效果。系统具备过载、缺相、短路、干转等多种保护功能，保障设备安全运行。

4. 物联网远程控制
   内置物联网通讯模块，支持4G、5G、以太网等多种通讯方式，可将泵站运行数据实时上传至云平台。用户可通过电脑、手机APP、微信小程序等终端远程控制水泵启停、设定压力、查看运行状态，实现灌溉管理的智能化和便捷化。

5. 智能过滤系统
   配备自动反冲洗过滤器或叠片过滤器，可有效过滤水中泥沙、杂质，防止滴灌带、喷头堵塞。过滤器可根据压差或时间自动反冲洗，无需人工干预，保障灌溉系统长期稳定运行。

6. 精准施肥系统
   可选配比例注肥泵或文丘里施肥器，实现水肥一体化精准施肥。可根据作物生长需求和灌溉计划自动调节施肥比例，提高肥料利用率，减少肥料浪费，促进作物增产增收。

7. 分区控制功能
   支持多路分区控制，可根据不同作物、不同地块的灌溉需求，分别设定灌溉时间和水量，实现按需灌溉、精准用水，有效节约水资源。

8. 数据监测记录
   系统可实时监测并记录压力、流量、电流、电压、能耗、施肥量等数据。数据自动上传云平台，用户可随时查询历史数据，生成灌溉报表，为灌溉管理优化提供数据支持。

9. 故障预警报警
   系统具备完善的故障自诊断功能，可对水泵、变频器、传感器、过滤器等设备进行实时监测。当检测到异常时自动报警，并通过短信或APP推送至管理人员手机，便于快速处理，减少灌溉中断时间。

10. 太阳能供电可选
    可根据现场条件选配太阳能供电系统，实现离网运行，适用于无电区域或电力供应不稳定的田间地头，降低运行成本。

三、型号变体

一体化灌溉泵房根据用途和配置不同，有以下类型：

农田灌溉泵房 适用于大田作物、水稻、小麦等农田灌溉
果园灌溉泵房 适用于果园、茶园、葡萄园的经济作物灌溉
温室大棚泵房 适用于温室、大棚的精细灌溉
园林绿化泵房 适用于公园、广场、小区、道路的园林灌溉
高尔夫球场泵房 适用于高尔夫球场、运动场草坪灌溉

四、应用领域

一体化灌溉泵房广泛应用于以下领域：

农业灌溉：农田灌溉、高标准农田建设、节水灌溉工程
经济作物：果园、茶园、葡萄园、蔬菜基地的灌溉
设施农业：温室大棚、智能温室、植物工厂的灌溉
园林绿化：城市公园、广场绿地、道路绿化、小区景观灌溉
运动场地：高尔夫球场、足球场、体育场草坪灌溉
生态修复：荒漠化治理、植被恢复、水土保持灌溉
其他场合：苗圃灌溉、花卉种植、牧场草场灌溉

五、工作条件

流量范围 5至500立方米每小时
扬程范围 10至200米
箱体尺寸 根据配置定制，长度2至8米，宽度1.5至3米，高度2至3米
介质温度 不超过40℃
环境温度 零下20℃至45℃
防护等级 IP54（户外防雨防尘）
控制方式 变频恒压控制，物联网远程控制
通讯方式 4G、5G、以太网、无线数传
供电电源 380V三相交流电，可选配太阳能供电

六、型号说明

一体化灌溉泵房通常根据用途、流量、扬程、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：IIP-200-50-3-I

IIP 灌溉泵房（Irrigation Intelligent Pumping）
200 设计流量（立方米每小时）
50 设计扬程（米）
3 水泵台数（台）
I 物联网标配（含远程控制）

七、结构组成

一体化灌溉泵房主要由以下零部件构成：

箱体：钢板焊接结构，表面静电喷涂，双层保温，防护等级IP54
水泵：立式多级离心泵或管道泵，根据流量扬程选型
智能控制柜：PLC控制器，触摸屏人机界面，变频器，物联网模块
管路系统：不锈钢或镀锌钢管，含进水闸阀、止回阀、软接头、压力表、流量计
压力传感器：监测出水压力，实现恒压控制
过滤系统：自动反冲洗过滤器、叠片过滤器、网式过滤器
施肥系统：比例注肥泵、文丘里施肥器、肥料桶（可选）
分区阀门：电磁阀或电动阀，实现多路分区控制
传感器：流量计、压力传感器、土壤湿度传感器、气象站（可选）
云平台：数据存储、远程监控、报表分析、报警推送
移动终端：手机APP、微信小程序，远程控制和查看

八、安装与使用注意事项

安装前准备：

1. 根据场地条件进行基础施工，保证基础平整、水平，强度符合要求

2. 预留电缆穿线管和进出水管接口

3. 确保水源可靠，进水量满足灌溉需求

4. 确认电源容量满足泵房运行需求，或评估太阳能供电条件

安装要求：

1. 泵房吊装时应使用专用吊具，避免损坏箱体

2. 泵房应水平安放于基础上，地脚螺栓应紧固

3. 进出水管路连接应密封可靠，避免泄漏

4. 电源电缆接线应符合电气规范，接地可靠

5. 物联网天线应引出箱体，保证信号良好

调试与运行：

1. 检查各部件安装是否牢固，管路连接是否密封

2. 手动试运行水泵，检查转向是否正确

3. 设置灌溉参数，包括压力、时间、分区等

4. 配置物联网通讯参数，确认远程控制正常

5. 测试过滤系统自动反冲洗功能

6. 测试施肥系统，确认施肥比例准确

维护与保养：

1. 定期通过云平台查看泵站运行数据，分析灌溉情况

2. 定期检查过滤器，及时清洗滤网

3. 定期检查水泵运行状态，及时处理异常

4. 定期检查施肥系统，清洗施肥管路

5. 冬季注意防冻，排净管路余水

6. 定期检查电气连接，确保接触良好

7. 定期校准传感器，保证测量准确

九、产品标准

一体化灌溉泵房按照以下标准设计制造：

GB/T 50085《喷灌工程技术规范》
GB/T 50363《节水灌溉工程技术规范》
SL 207《节水灌溉工程规划设计规范》
相关行业通用技术条件
