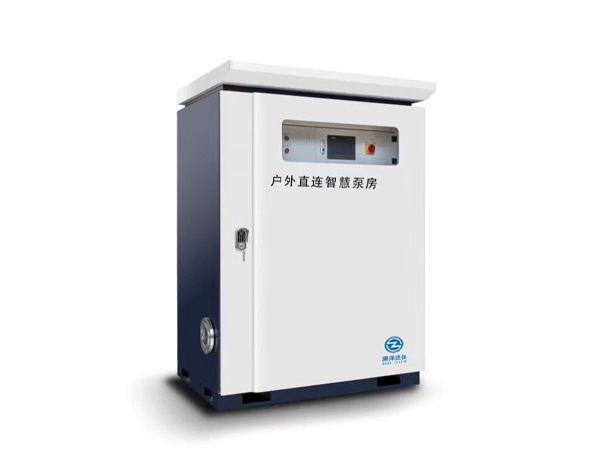

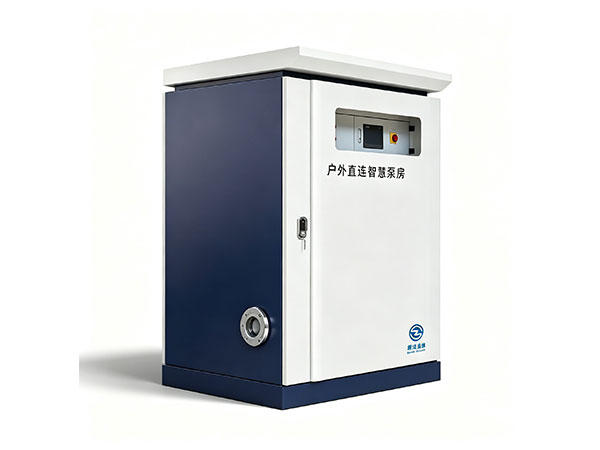

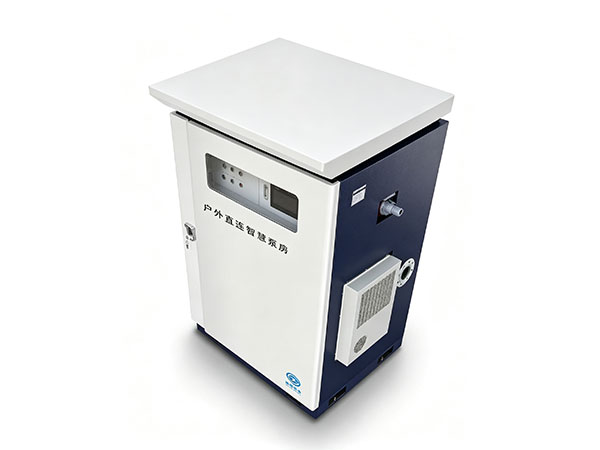

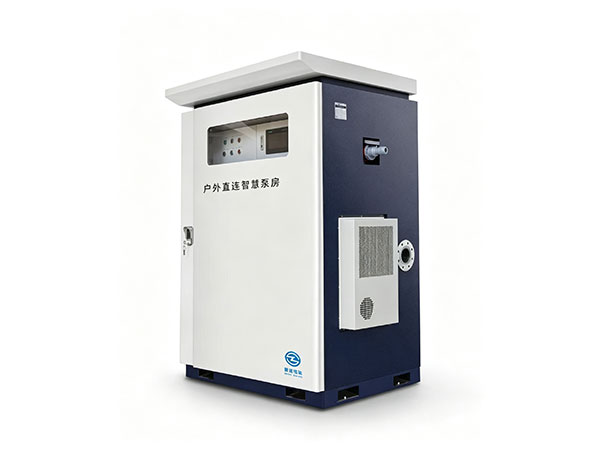

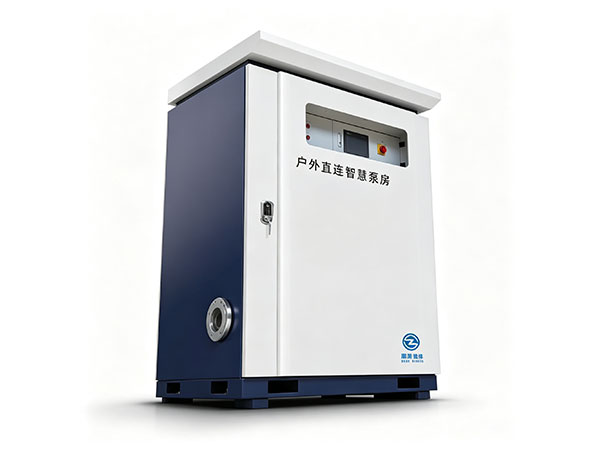

一、产品概述

户外直联智慧泵房是一种集水泵、管道系统、智能控制系统、安防系统、环境监控系统于一体的集成式智慧供水设备。该产品采用高强度箱体结构，内部集成多台水泵、变频控制柜、管路阀门、压力传感器、水质监测仪、能耗监测模块及物联网通讯模块，在工厂内完成整体组装调试，现场只需进行基础施工、管路连接和电源接入即可投入使用。

本产品是智慧水务建设的重要组成部分，深度融合物联网、云计算、大数据等现代信息技术，实现泵房的远程监控、智能运维、无人值守管理。广泛应用于住宅小区、商业综合体、工业园区、学校医院等场所的二次供水系统，是传统泵房智慧化升级的理想选择。

二、主要特点

1. 工厂预制集成
   泵房箱体、水泵、管路、阀门、控制系统、安防系统等全部在工厂内预装完成，经过严格的测试检验，质量可控。现场仅需基础施工、吊装就位、管路连接和电缆接线，施工周期较短，一般仅需数天即可完成。

2. 智能控制系统
   配备高性能PLC控制器，采用模糊PID控制算法，实现恒压供水的精准控制。控制系统可根据用水量变化自动调节水泵转速或加减泵，使所有运行泵均运行在高效区，具有较好的节能效果。

3. 物联网远程监控
   内置物联网通讯模块，支持4G/5G、以太网等多种通讯方式，可将泵站运行数据实时上传至云平台。用户可通过电脑、手机等终端随时随地查看泵站运行状态、压力、流量、电流、电压、能耗等参数，实现远程监控和管理。

4. 智能安防系统
   配备门禁系统、视频监控系统、红外探测系统等多重安防设备。非授权人员进入时自动报警并推送信息至管理人员手机，视频监控可实时查看泵房内外情况，保障设备安全运行。

5. 环境智能调控
   内置温湿度传感器、漏水检测传感器、烟雾传感器等环境监测设备，自动监测泵房环境状态。当温度过高时自动启动排风散热，温度过低时自动启动加热保温，出现漏水或烟雾时自动报警并采取相应措施。

6. 水质实时监测
   可选配水质在线监测模块，实时监测余氯、浊度、pH值、温度等水质指标。数据实时上传云平台，水质异常时自动报警，保障供水安全。

7. 能耗智能管理
   内置能耗监测模块，实时监测泵站运行能耗，自动统计单位水量电耗、峰谷用电等数据。可生成能耗报表，为节能管理提供数据支持。

8. 故障预警诊断
   系统具备完善的故障自诊断功能，可对水泵、变频器、传感器等设备进行实时监测。当检测到异常时自动预警，并提供故障原因分析和处理建议，便于快速排除故障。

9. 自动巡检功能
   系统可设置定时自动巡检，对水泵、阀门、仪表等设备进行自动测试，及时发现潜在问题。巡检记录自动保存，便于设备管理。

10. 无人值守运行
    依托完善的智能控制系统和远程监控平台，泵房可实现全自动无人值守运行。管理人员无需现场值守，通过手机或电脑即可完成日常监控和管理，降低人力成本。

三、型号变体

户外直联智慧泵房根据用途和配置不同，有以下类型：

生活智慧泵房 适用于住宅小区、商业综合体的生活供水
消防智慧泵房 适用于消防系统稳压、消防水池补水
暖通智慧泵房 适用于中央空调系统、采暖系统的循环增压
工业智慧泵房 适用于工厂、工业园区的生产供水
集成无负压泵房 适用于管网叠压供水，无需设置水箱

四、应用领域

户外直联智慧泵房广泛应用于以下领域：

住宅小区：新建高层住宅二次供水、老旧小区泵房智慧化改造
商业建筑：商场、写字楼、酒店、综合体的生活供水与空调循环
公共设施：学校、医院、体育馆、车站、机场的供水系统
工业园区：工厂生产用水、工业循环冷却水系统
市政工程：自来水加压泵站、管网中途增压泵站
智慧水务：城市供水系统智慧化升级、水务信息化建设
农村饮水：农村饮水安全工程的集中供水泵站

五、工作条件

流量范围 5至1000立方米每小时
扬程范围 10至250米
箱体尺寸 根据配置定制，长度2至10米，宽度1.5至3.5米，高度2至3米
介质温度 不超过80℃
环境温度 零下20℃至45℃
防护等级 IP54（户外防雨防尘）
控制方式 变频恒压控制，物联网远程监控
通讯方式 4G/5G、以太网、无线数传
供电电源 380V三相交流电

六、型号说明

户外直联智慧泵房通常根据用途、流量、扬程、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：IPB-300-120-3-I

IPB 智慧泵房（Intelligent Pumping Building）
300 设计流量（立方米每小时）
120 设计扬程（米）
3 水泵台数（台）
I 物联网标配（含远程监控）

七、结构组成

户外直联智慧泵房主要由以下零部件构成：

箱体：钢板焊接结构，表面静电喷涂，双层保温，防护等级IP54
水泵：立式多级离心泵或管道泵，根据流量扬程选型
智能控制柜：PLC控制，触摸屏人机界面，变频器，物联网模块
管路系统：不锈钢或镀锌钢管，含进水闸阀、止回阀、软接头、压力表等
压力传感器：监测出水压力，实现恒压控制
稳流罐/水箱：根据需要配置，用于无负压供水或储水调节
安防系统：门禁、监控摄像头、红外探测器、声光报警器
环境监控：温湿度传感器、漏水传感器、烟雾传感器、排风扇、加热器
水质监测：余氯仪、浊度仪、pH计等（可选）
能耗监测：智能电表、能耗采集模块
云平台：数据存储、远程监控、报表分析、报警推送
移动终端：手机APP、微信小程序，实时查看运行状态

八、安装与使用注意事项

安装前准备：

1. 根据场地条件进行基础施工，保证基础平整、水平，强度符合要求

2. 预留电缆穿线管和进出水管接口

3. 确保4G/5G信号覆盖良好，便于远程通讯

安装要求：

1. 泵房吊装时应使用专用吊具，避免损坏箱体

2. 泵房应水平安放于基础上，地脚螺栓应紧固

3. 进出水管路连接应密封可靠，避免泄漏

4. 电源电缆接线应符合电气规范，接地可靠

5. 物联网天线应引出箱体，保证信号良好

调试与运行：

1. 检查各部件安装是否牢固，管路连接是否密封

2. 手动试运行水泵，检查转向是否正确

3. 设置控制参数，进行自动运行调试

4. 配置物联网通讯参数，确认数据上传正常

5. 测试安防系统，确认报警推送正常

维护与保养：

1. 定期通过云平台查看泵站运行数据，分析运行状态

2. 定期检查箱体外观，及时清理灰尘杂物

3. 定期检查水泵运行状态，及时处理异常

4. 定期检查安防设备，确保正常工作

5. 定期检查传感器，确保测量准确

6. 冬季注意防冻，自动加热装置应正常工作

九、产品标准

户外直联智慧泵房按照以下标准设计制造：

GB/T 50015《建筑给水排水设计规范》
CJ/T 254《管网叠压供水设备》
GB/T 20299《建筑及居住区数字化技术应用》
相关行业通用技术条件
