一、产品概述

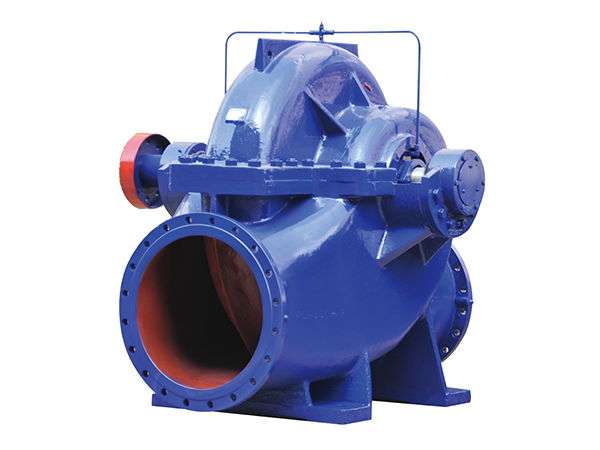

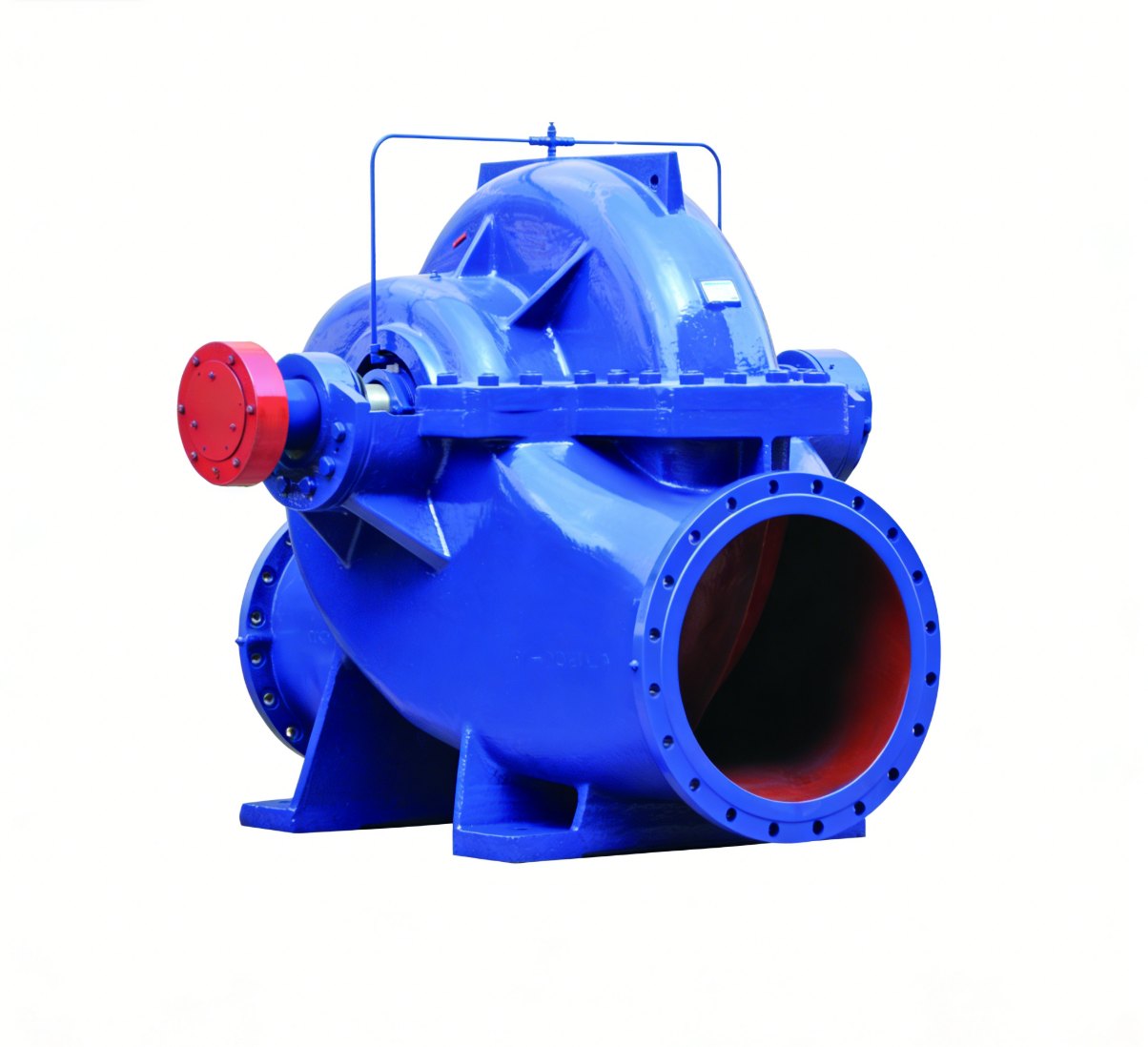

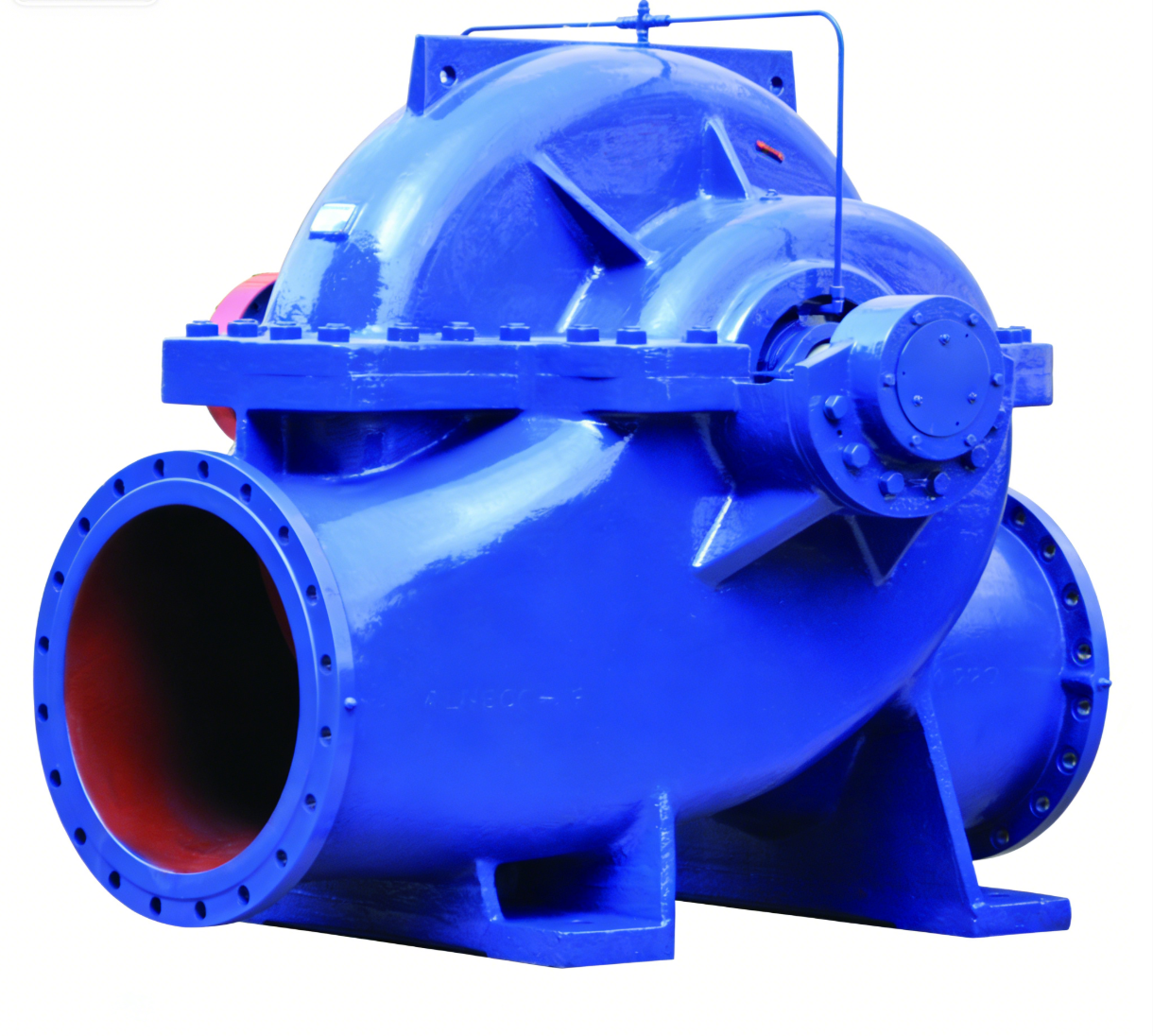

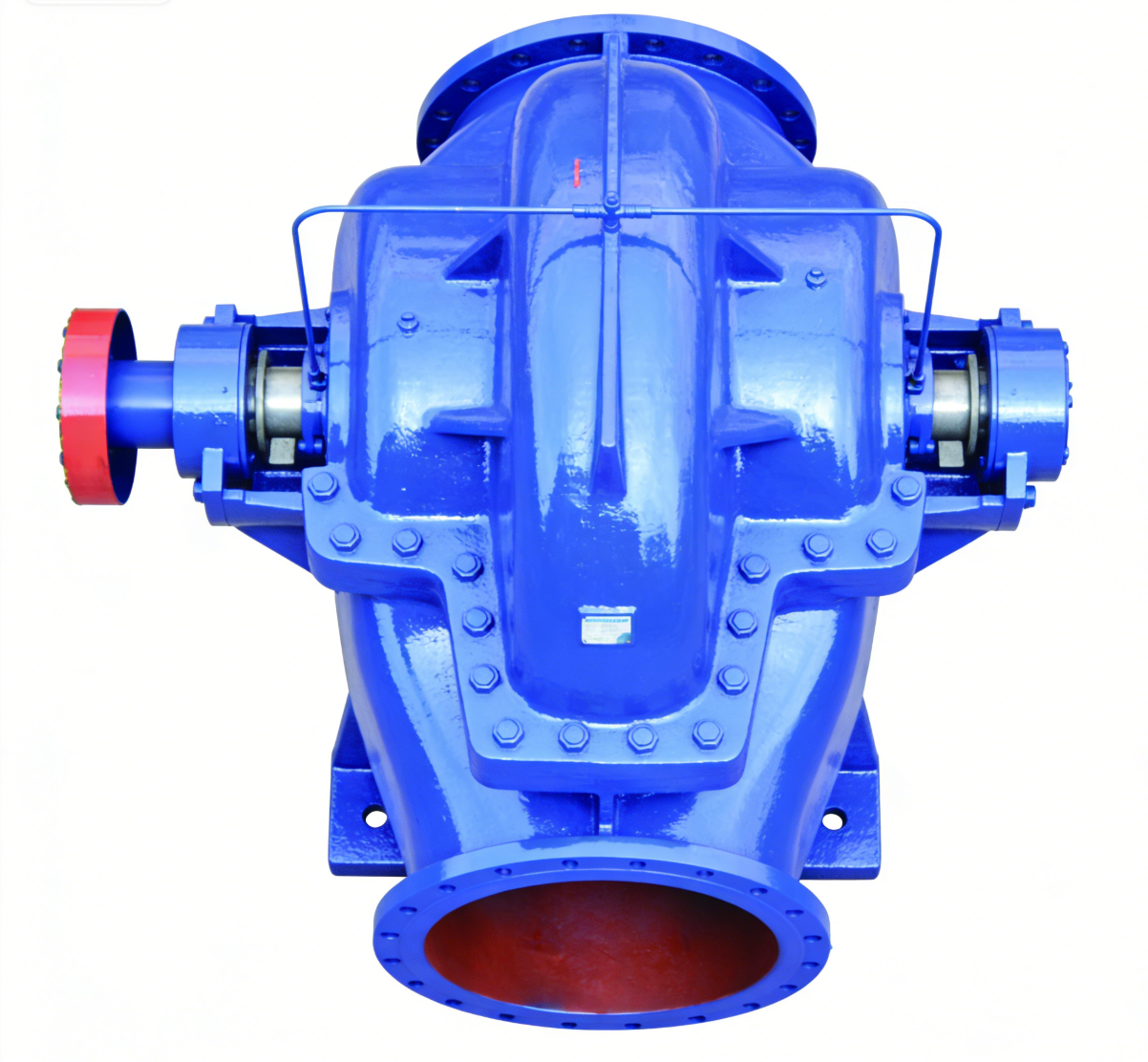

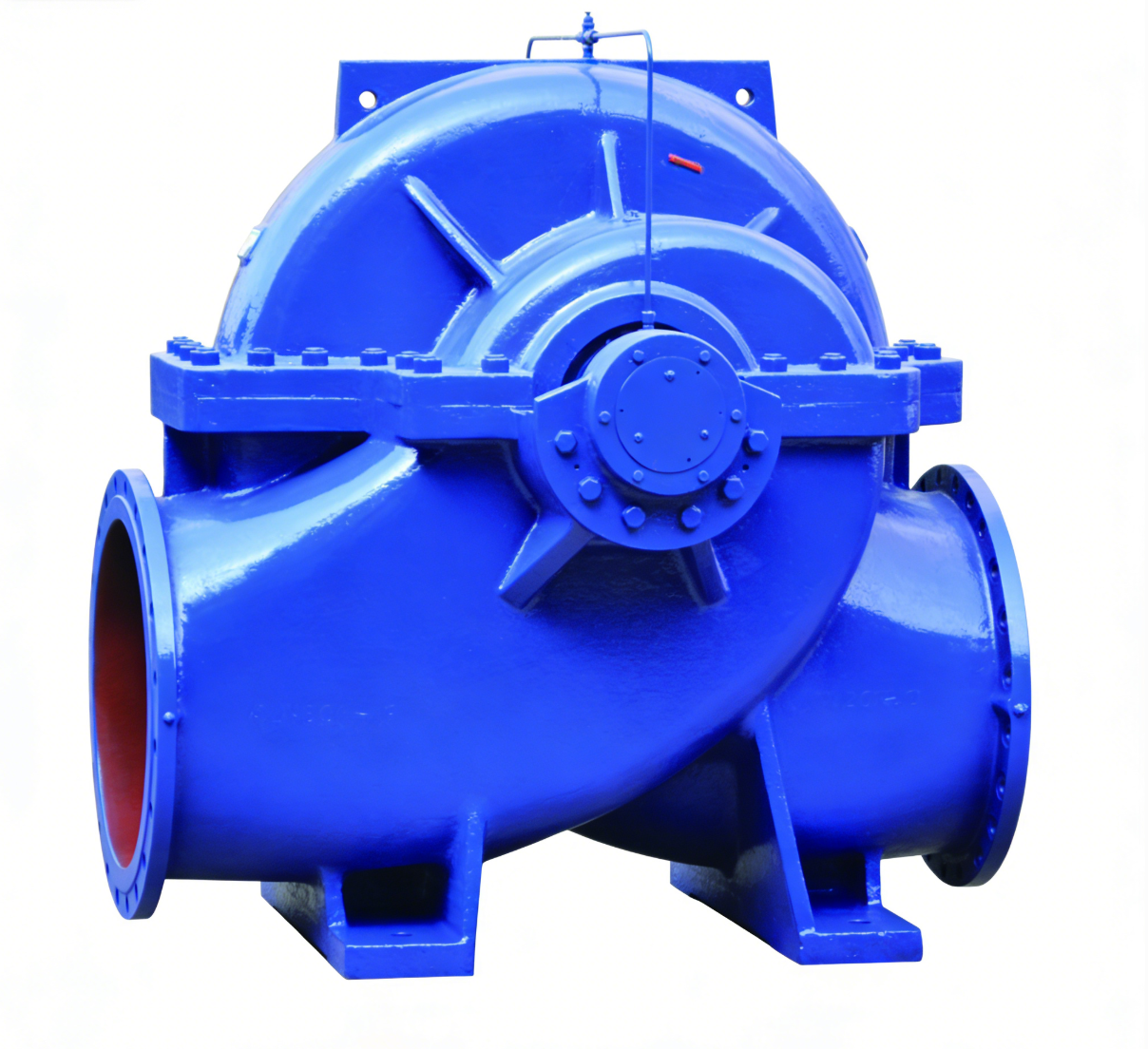

SOW型单级双吸离心泵是一种卧式中开蜗壳式离心泵，采用水平中开结构设计，吸入口与吐出口均位于泵体上，与轴线垂直呈水平方向。该系列泵主要供输送温度不高于105℃的清水或物理化学性质类似于水的液体，固体颗粒含量不超过80mg/L。

本产品为泵壳中开结构，进出口均位于泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，无需拆卸进出口管路及电机，便于日常维护。SOW系列泵适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业（一般性液体）等输送液体的场合。

二、主要特点

1. 水平中开结构

泵体与泵盖在轴心线水平分开，吸入口和吐出口均位于下泵体上。该结构设计使检修时无需拆卸管路系统，只需打开泵盖即可取出转子部件，有助于缩短设备停机时间。

2. 优化水力设计

采用优化设计的水力模型，使泵具有较好的水力性能。泵体、泵盖、叶轮经精密铸造，过流表面光滑，有助于提高泵的抗气蚀性能和效率。泵壳体采用双蜗壳结构，可降低径向力，减轻轴承受力。

3. 双吸叶轮设计

叶轮采用双吸式结构，两侧同时进水，有助于减小轴向力-。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定在轴上，轴向位置可通过轴套螺母进行调整。

4. 轴承配置

采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。配备恒定油位的油杯，也可用稀油润滑。选用进口（SKF、NSK、NTN）高质量轴承，运行平稳，噪音低，使用寿命长。

5. 密封方式

根据输送介质或用户要求可采用填料密封或机械密封。采用机械密封时，可保障较长时间运行无泄漏。密封腔设有冲洗结构，对泵密封系统的润滑、冲洗较为直接有效。密封环为可更换部件，磨损后可更换，有助于降低维护成本。

6. 安装方向灵活

泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直呈水平方向。从传动方向看去，水泵通常为顺时针方向旋转，根据用户需要亦可改为逆时针方向旋转。电动机可安装在泵的左侧或右侧，方便现场布置。

7. 轴系设计

轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保不与介质接触，不易锈蚀，使用寿命较长。转子部件轴向尺寸短且刚性好，运行较稳定可靠。

三、型号说明

SOW型泵型号通常包含系列代号、口径、叶轮名义直径、切割次数等信息：

示例：SOW150-350(I)A

• SOW — 中开蜗壳式双吸离心泵

• 150 — 排出口直径（mm）

• 350 — 叶轮名义直径（mm）

• (I) — 表示扩流型

• A — 叶轮经第一次切割（B代表二次切割，C代表三次切割）

四、应用领域

SOW型单级双吸离心泵广泛应用于以下领域

• 城市供水：自来水厂、泵站、给排水系统

• 暖通空调：空调循环用水、采暖用热水循环

• 工业系统：工业供水系统、电站、炼油工业（一般性液体）

• 水利工程：灌溉、排水泵站

• 消防系统：消防系统供水

• 船舶工业：船舶用泵

五、技术参数

流量范围  50 ~ 4200 m³/h

扬程范围  5 ~ 180 m

介质温度  ≤105℃（常规），特殊可达150℃

工作压力  ≤2.5 MPa

试验压力  3.75 MPa

出口口径  DN80 ~ DN800

介质要求  固体颗粒≤80mg/L

转速  970 / 1450 / 2950 r/min

六、主要结构组成

SOW型泵主要由以下零部件构成

• 泵体与泵盖：构成叶轮工作室，材质采用灰口铸铁（1.6MPa），根据承压要求可选用球墨铸铁（2.0MPa）或铸钢（2.5MPa）

• 叶轮：双吸封闭式叶轮，经精密铸造，材质可选铸铁、不锈钢等

• 泵轴：材质为45号钢或不锈钢，全封结构

5• 双吸密封环：可更换式磨损环，减少泵体磨损

• 轴套：保护泵轴，便于更换

• 轴承体：通用化设计，便于备件管理

• 密封部件：填料密封或机械密封可选

• 联轴器：弹性联轴器由电动机直接传动

七、工作条件

1. 许用工作压力：≤2.5MPa；即泵入口压力+泵扬程≤2.5MPa。根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁（1.6MPa）、球墨铸铁（2.0MPa）或铸钢（2.5MPa）。在订货时请注明泵的承压情况或材质。

2. 介质要求：温度≤105℃的清水或物理化学性质类似清水的其它液体（固体颗粒≤80mg/L）。通过更换材质，可输送温度达150℃及具有一定腐蚀性的介质。

3. 环境温度：不超过40℃。

八、产品标准

SOW型单级双吸离心泵按照相关标准设计制造，符合行业通用技术要求。
