一、产品概述

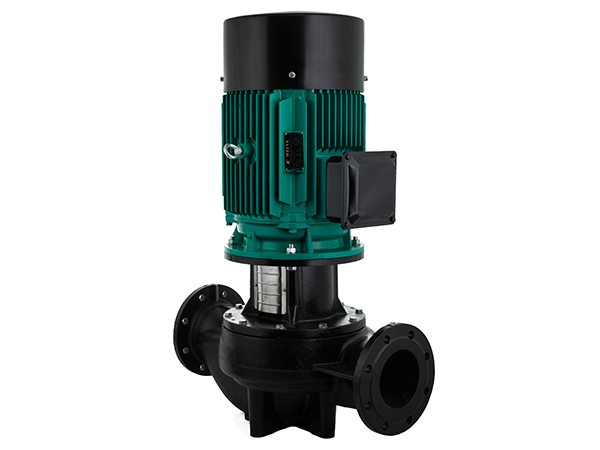

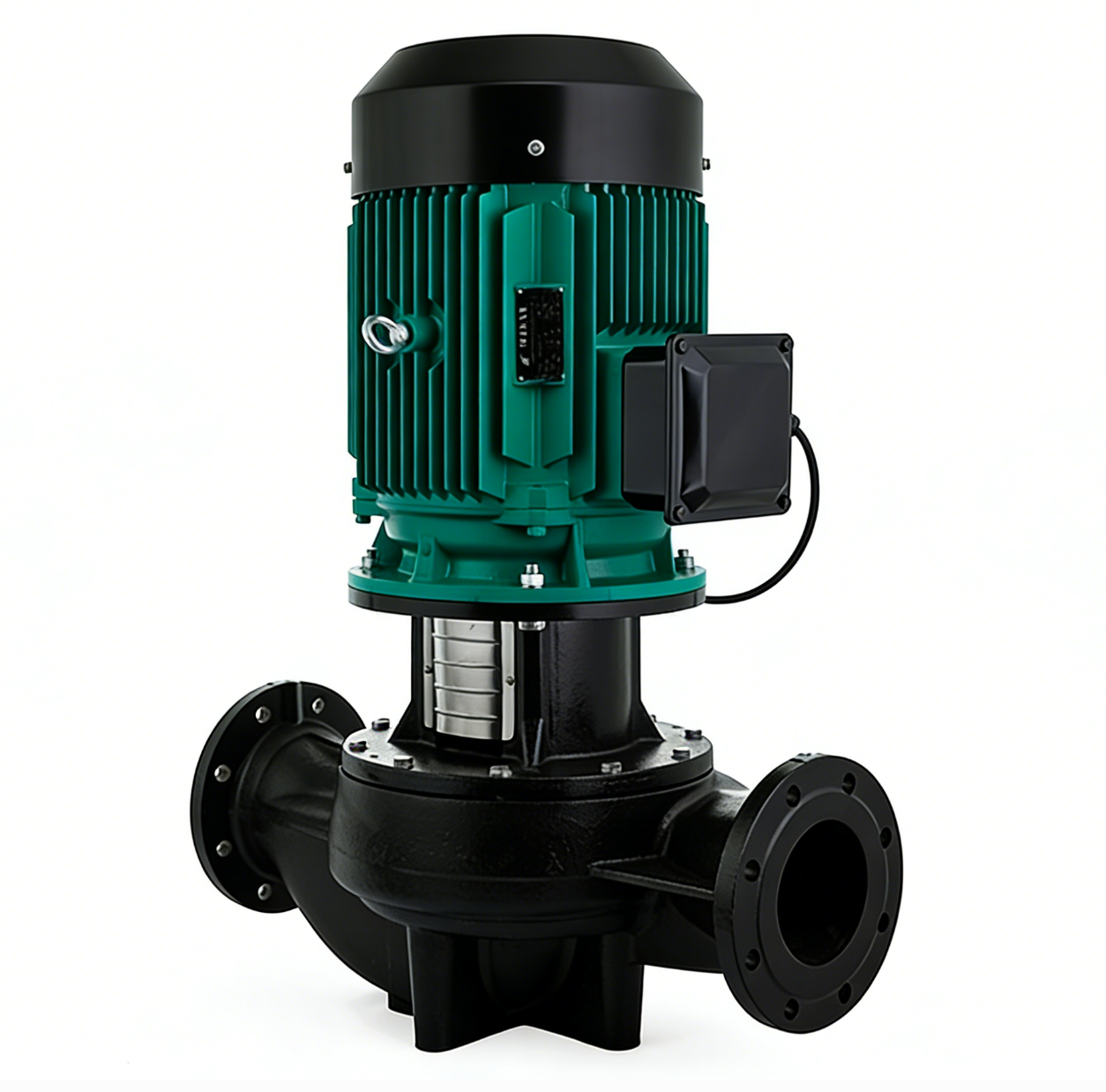

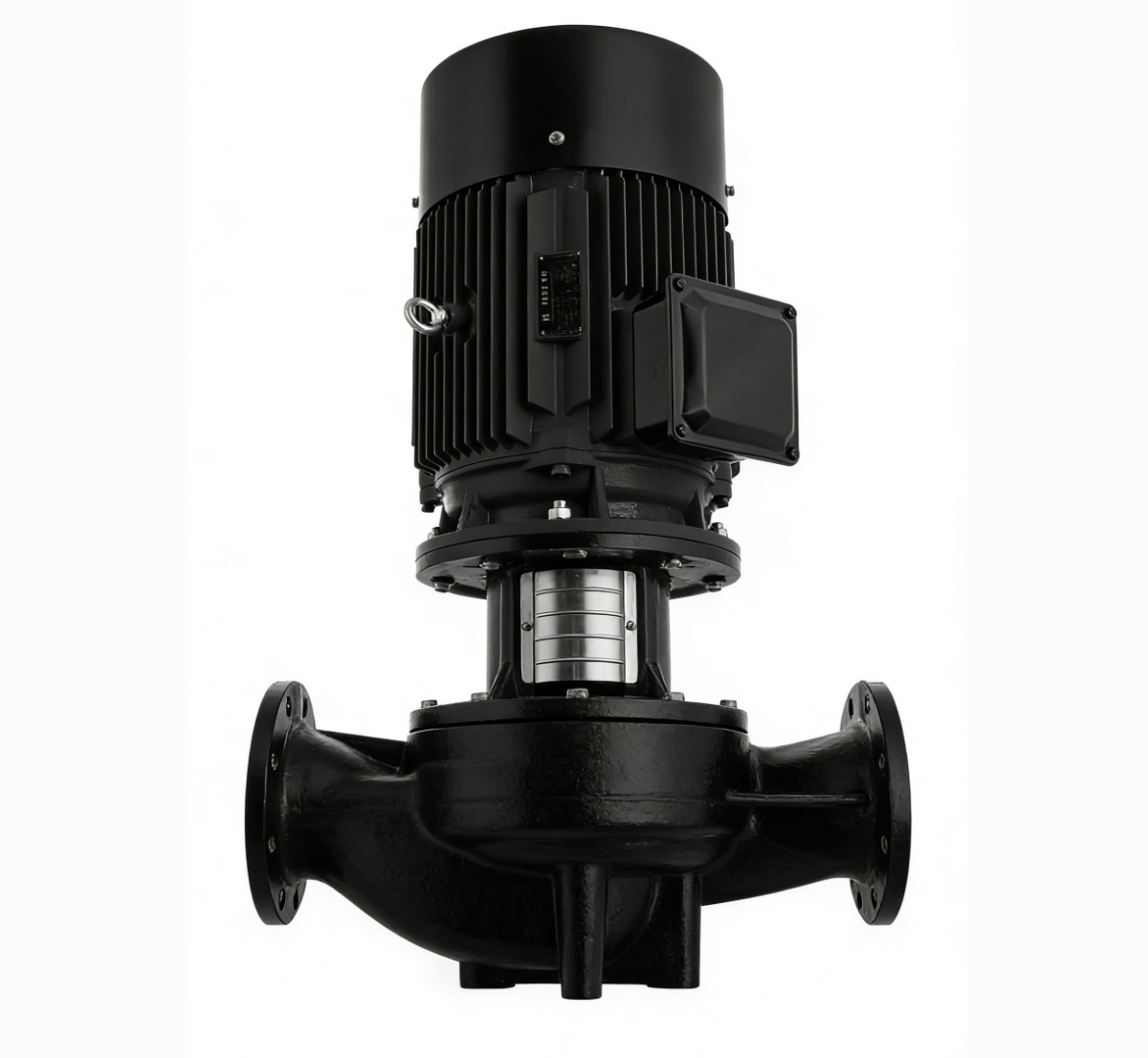

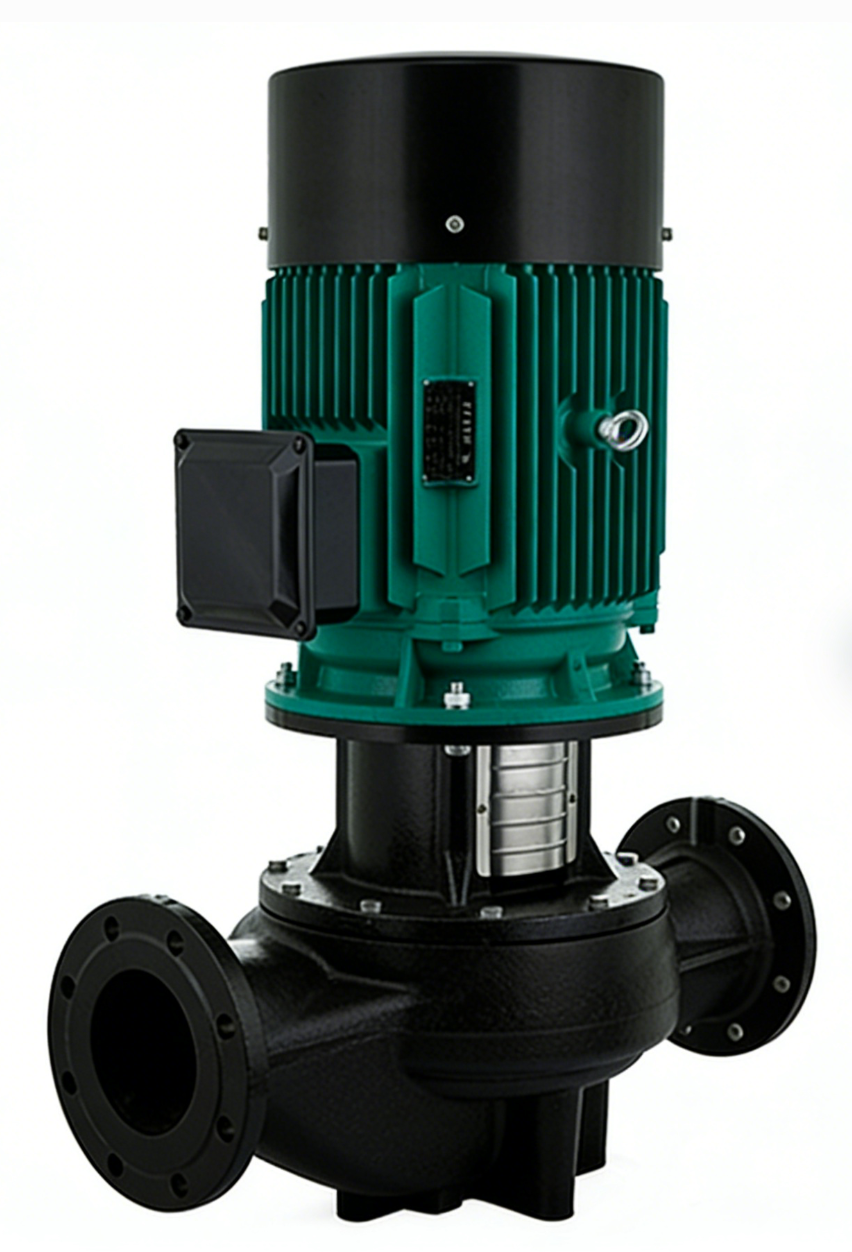

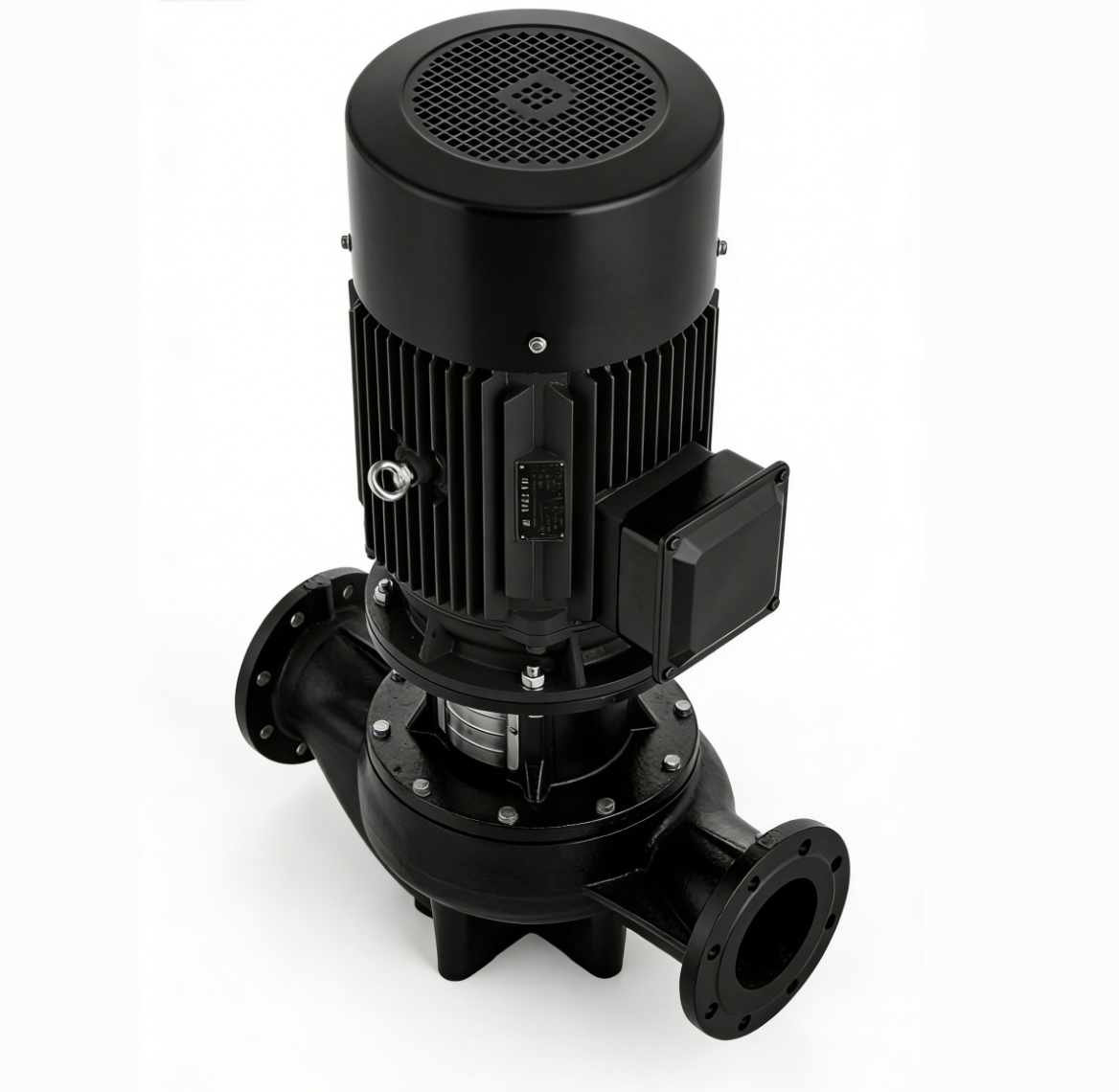

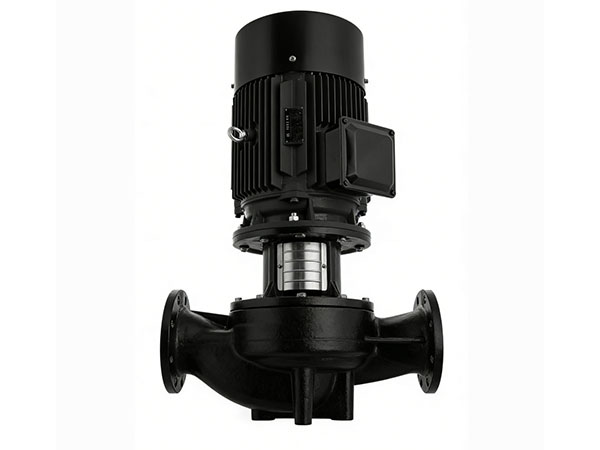

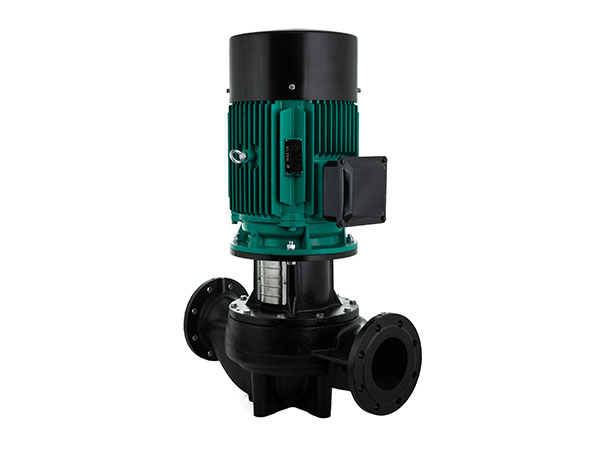

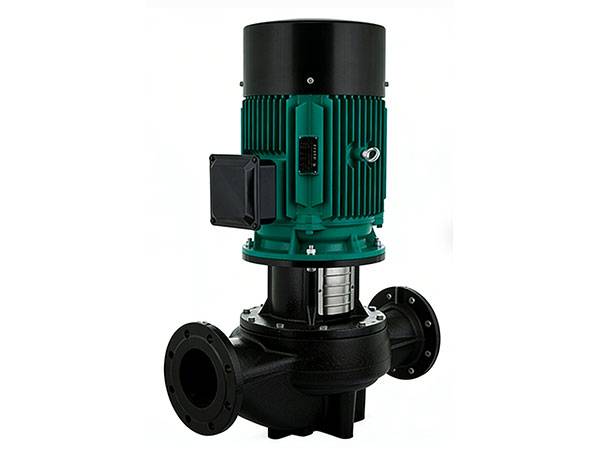

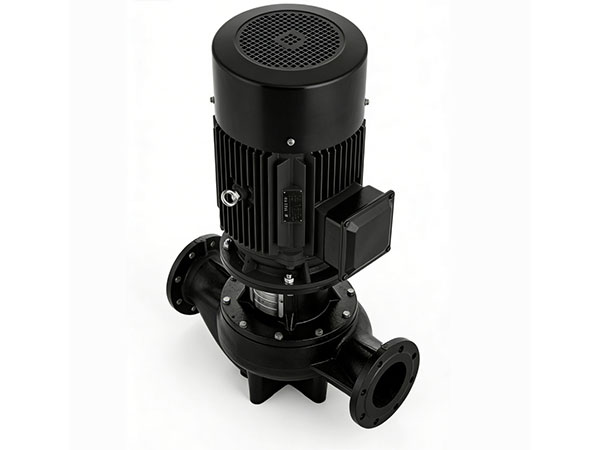

TD系列单级管道循环泵是一种单级立式离心泵，采用先进的水力模型设计，对叶轮结构进行了优化，有助于提升泵的运行效率并降低能耗。该系列产品进出口法兰位于同一直线上，可直接安装在管道系统中，结构紧凑，占地面积小。

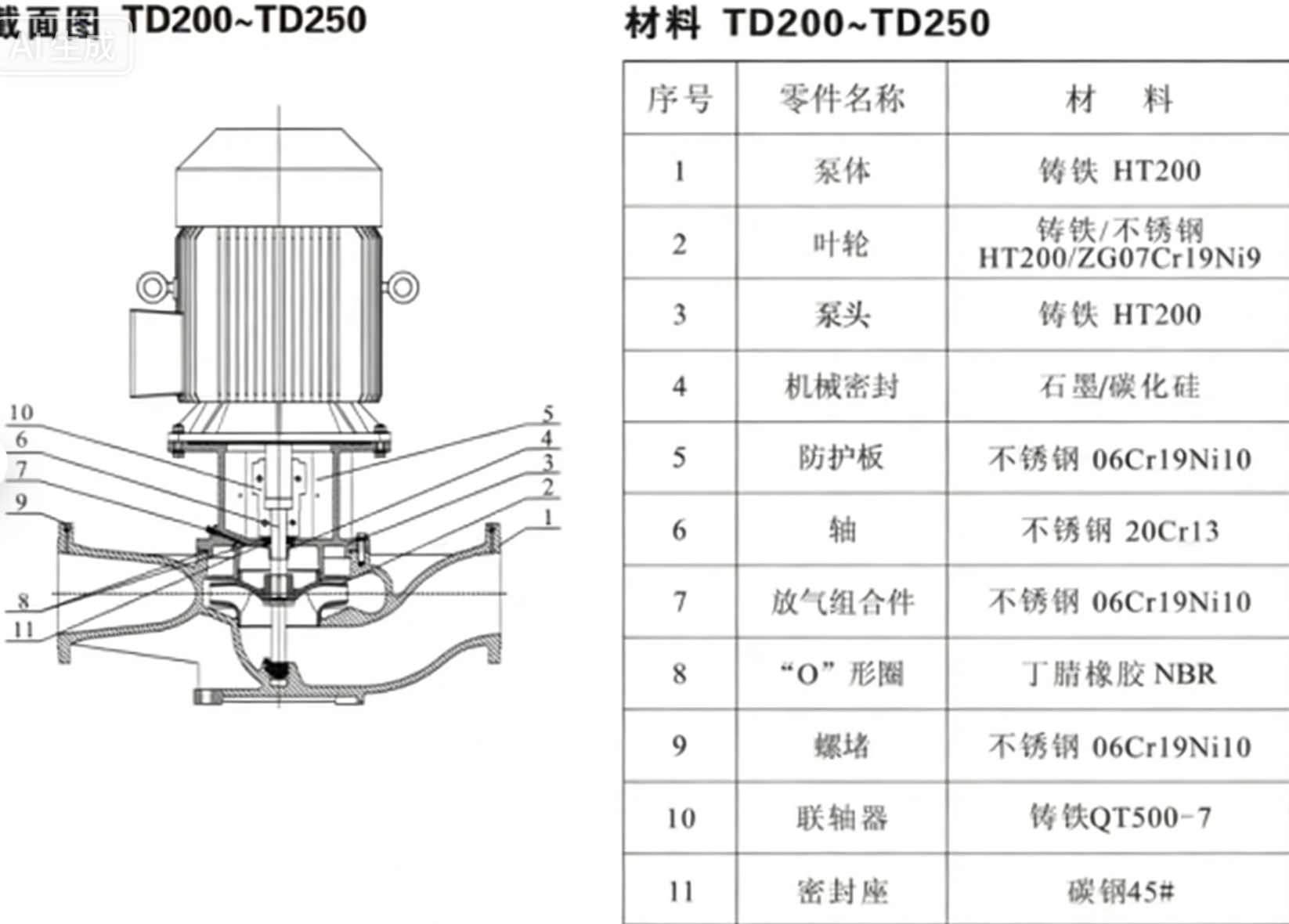

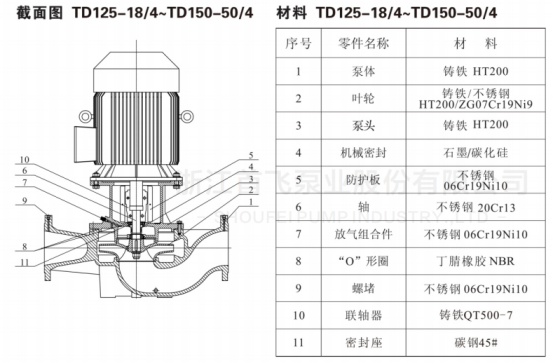

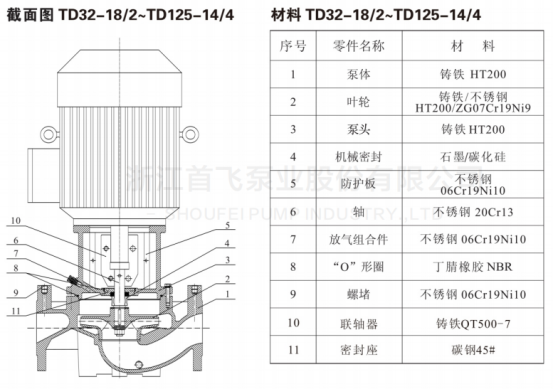

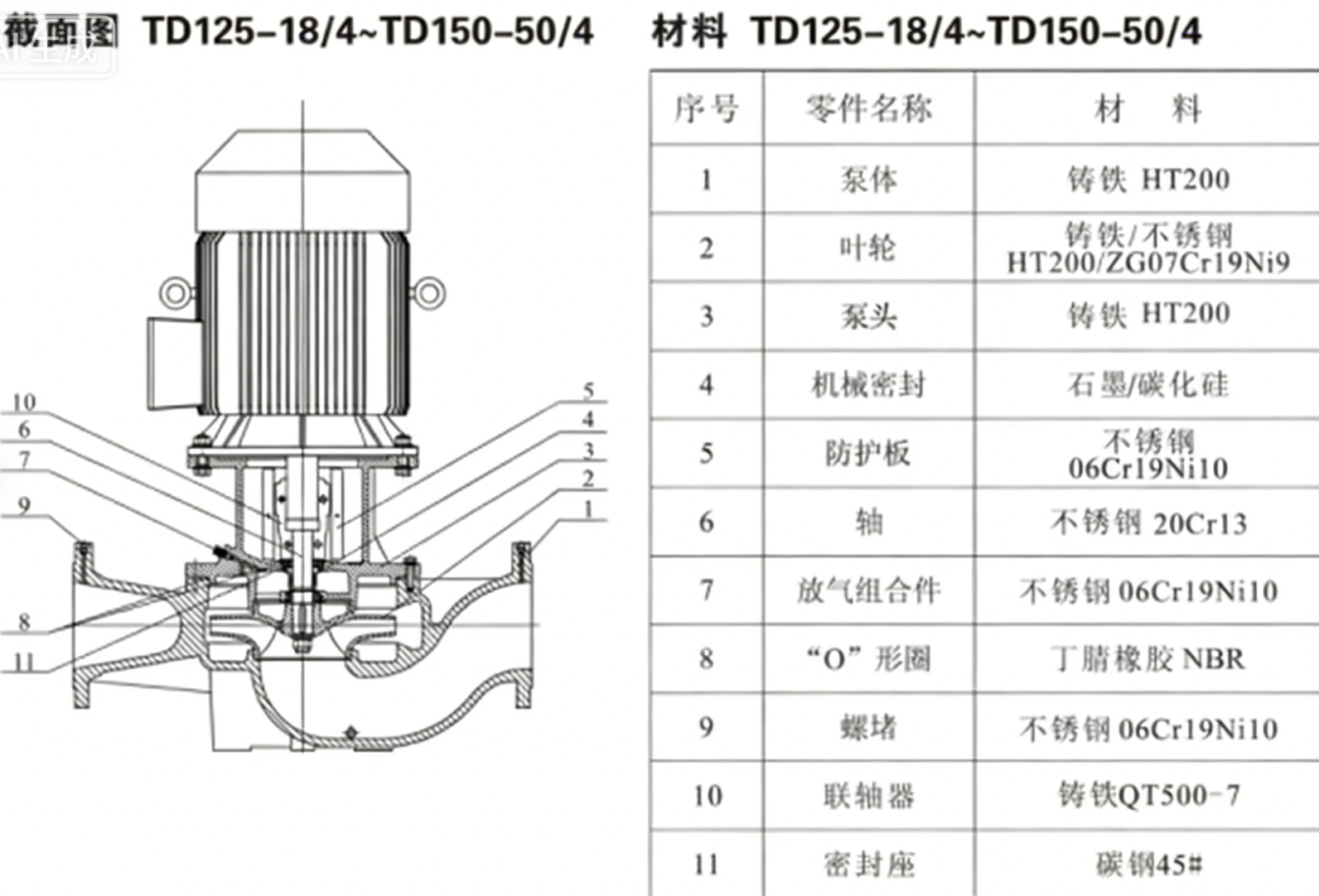

本产品配有标准电机和机械密封，设计为顶部可拉出的拆装结构，可在不影响管路系统的情况下进行维护。根据口径和功率的不同，TD系列提供多种配置选择：TD32~TD150泵型采用加长轴结构，TD200及以上口径采用集装式便拆机械密封，更换密封件时无需拆卸电机，便于单人操作。

二、产品特点

1. 优化的水力设计
采用全新水力模型设计，叶轮经精密铸造工艺加工，动平衡精度较高。进口口径加大设计有助于减少涡流，降低汽蚀余量，使泵运行较为平稳。叶轮可选用铸铁、不锈钢（304/316/316L/2205）等多种材质，满足不同介质输送需求。

2. 可靠的密封结构

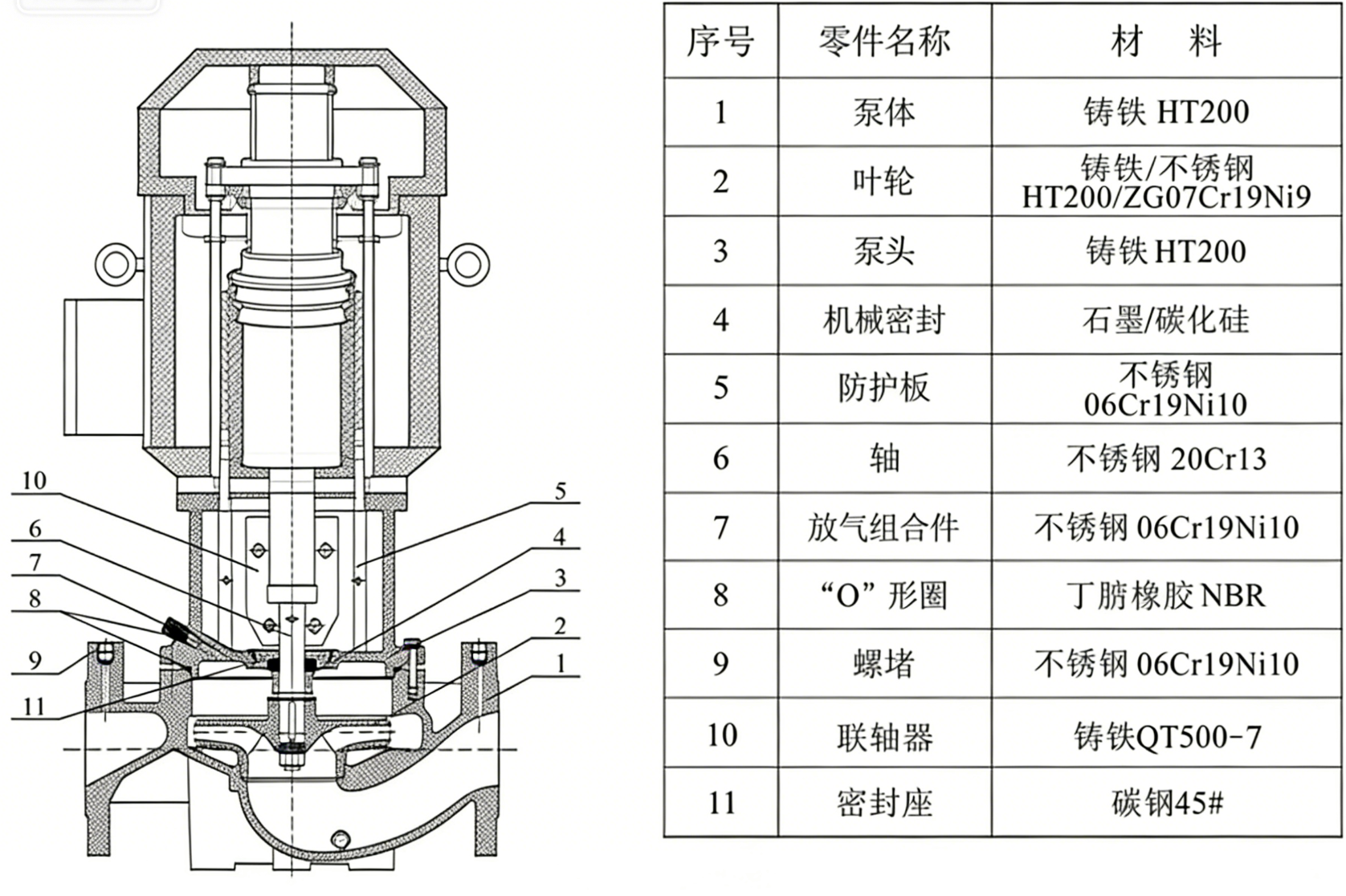

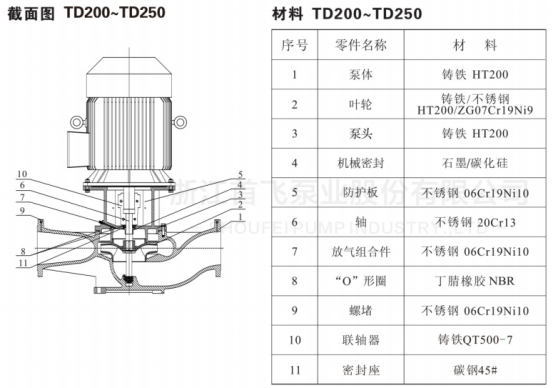

TD200以上泵型采用集装式机械密封，密封件为模块化设计，便于更换。机械密封材质通常为石墨碳化硅，具有良好的耐磨性和密封性能。泵体与泵头之间的密封采用“O”形圈，减少了泄漏点。

3. 便捷的维护方式
产品设计为顶部可拉出结构，检修时无需拆卸进出口管路。对于TD200及以上口径的泵，更换机械密封可在20分钟左右完成，无需拆卸电机及管路。该设计有助于降低维护成本和停机时间。

4. 宽高效区运行
该系列产品具有较宽的高效区工作范围，在额定流量点±20%的工况范围内能保持较高的泵效率，有助于节能运行。部分型号（TD300~TD350）采用双吸叶轮设计，最高效率可达84%。

5. 较低的汽蚀余量
产品额定点必需汽蚀余量（NPSHr）值多数在2m~5m之间，可满足暖通供水循环系统及大部分灌溉、消防、冷却取水等工况的吸入条件需求。

6. 电机配置
配套电机为全封闭、风冷式标准三相异步电动机，防护等级IP55，能效符合相关国家标准。轴承选用进口品牌（如NSK/SKF），有助于保障电机使用寿命。

三、应用领域

TD系列管道循环泵适用于清洁、稀薄、非侵蚀、非易燃易爆、不含固体颗粒及纤维的液体输送。液体温度范围为-15℃至+110℃。主要应用领域包括：

• 暖通空调系统：区域供热、中央空调冷热水循环、锅炉混流、燃气冷冻机循环

• 供水系统：生活热水循环、工业用水、定压系统增压

• 冷却系统：工业冷却水循环、冷却塔供水

• 工业系统：化工、制药、食品加工等行业的原料输送及系统增压

• 消防与喷淋：消防系统增压、喷淋系统供水

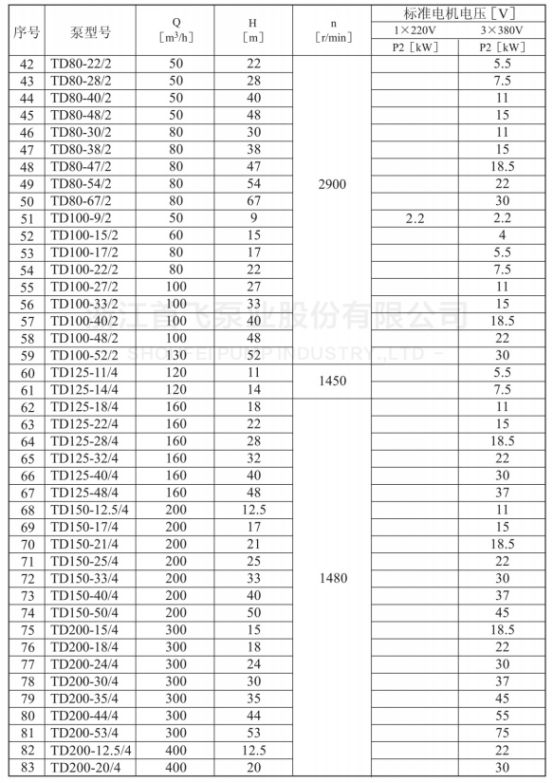

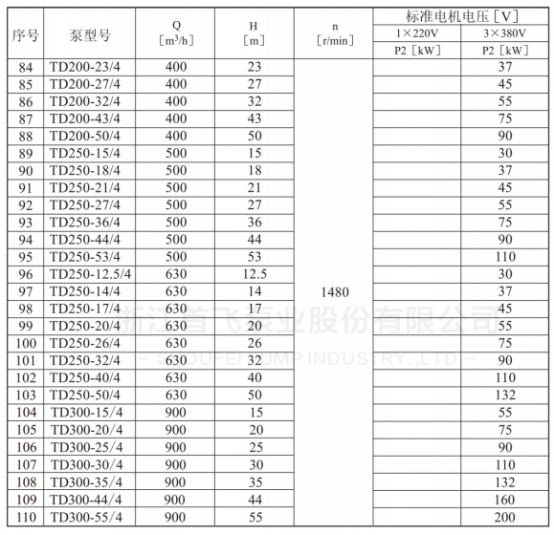

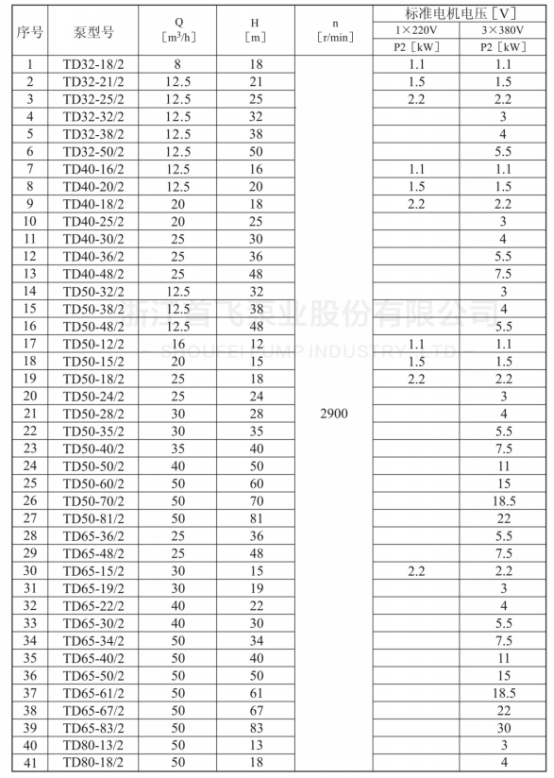

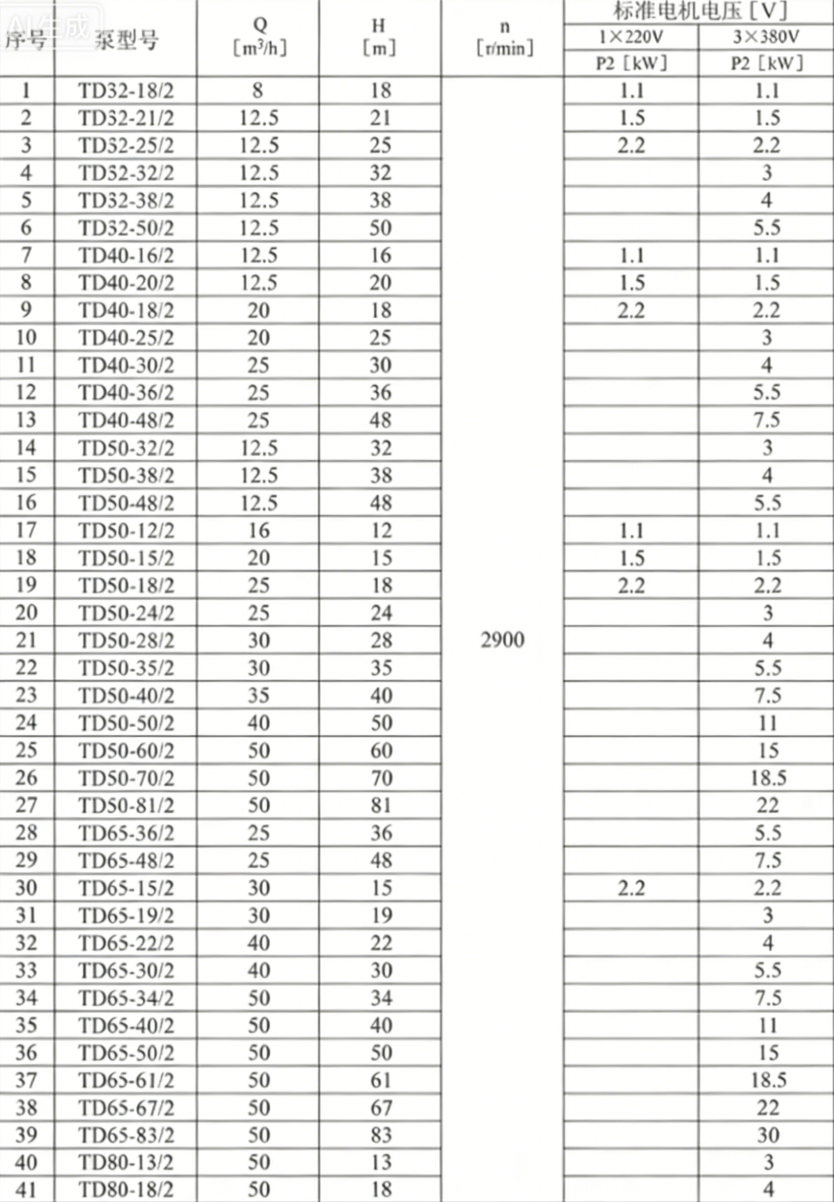

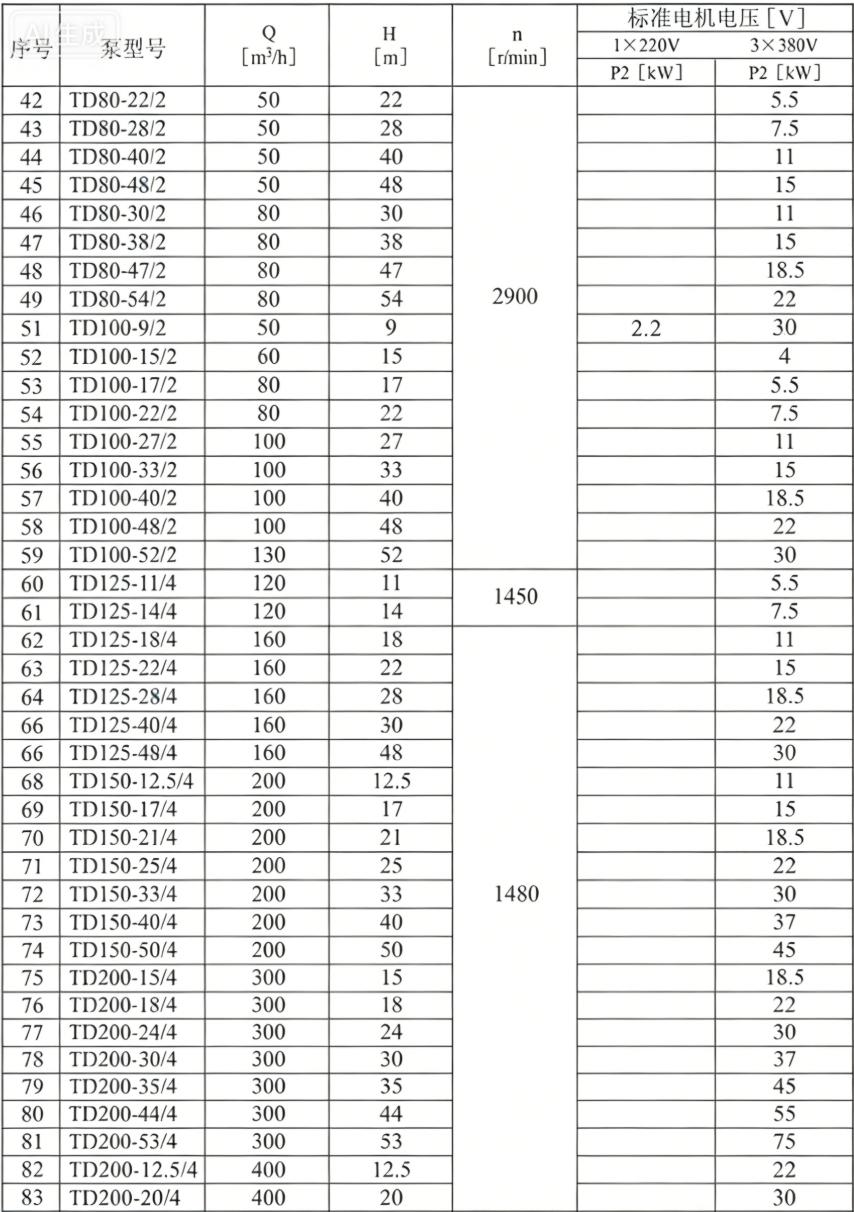

四、技术参数

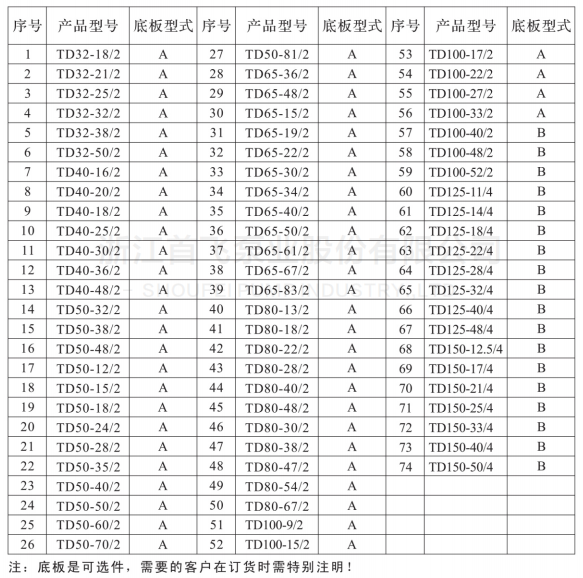

五、型号说明

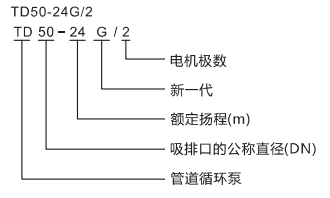

TD系列型号通常包含系列代号、口径、扬程等信息，例如：

• TD80-160：TD系列管道循环泵，进口口径80mm，叶轮名义直径160mm

• TD100-20G：TD系列，口径100mm，扬程20m，G表示叶轮经过改进设计

• TD200-32/4：TD系列，口径200mm，扬程32m，4极电机（转速1480rpm）

六、安装与使用条件

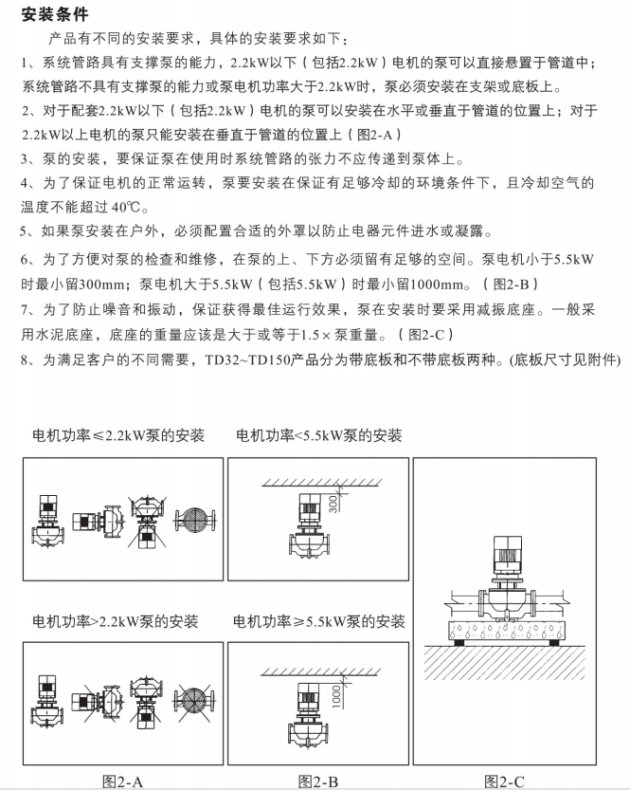

为确保产品正常运行，建议遵循以下安装要求：

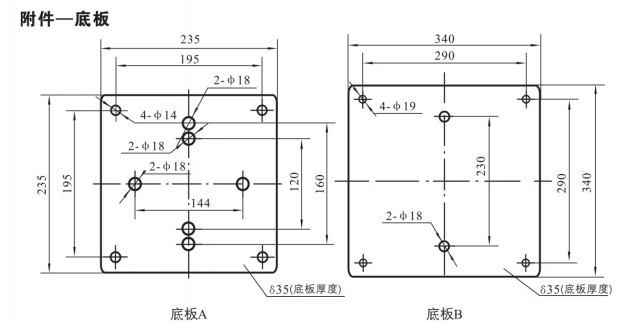

1. 支撑方式：2.2kW以下（含2.2kW）电机的泵可直接悬置于管道中；功率大于2.2kW时，泵应安装在支架或底板上。

2. 安装方向：2.2kW以下电机可水平或垂直安装；2.2kW以上电机仅可垂直安装。

3. 环境要求：冷却空气温度不超过40℃；户外安装需配置外罩以防止电气元件进水或凝露。

4. 维修空间：电机小于5.5kW时，泵上方及下方应预留不小于300mm空间；电机大于等于5.5kW时，预留空间不小于1000mm。

5. 减振措施：建议采用减振底座（如水泥底座），底座重量不小于1.5倍泵重量，有助于减少噪音和振动。

七、产品标准

TD系列管道循环泵按照以下标准设计制造：

• ISO9906：2012《回转动力泵 液压性能验收试验》

• GB/T 17241.6（ISO7005-2）法兰连接标准

• JB/T 8680 电机尺寸标准

• GB18613-2020《电动机能效限定值及能效等级》
