一、产品概述

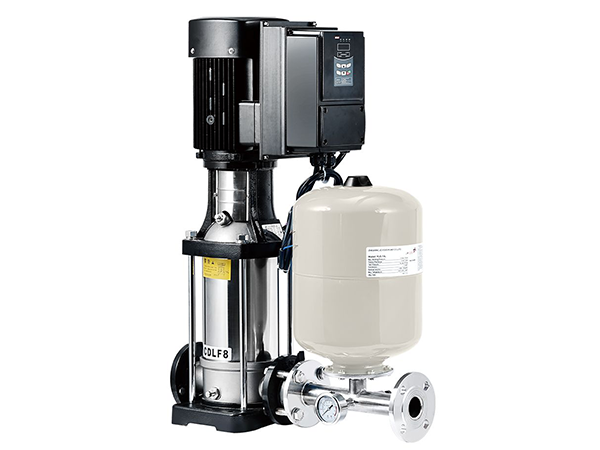

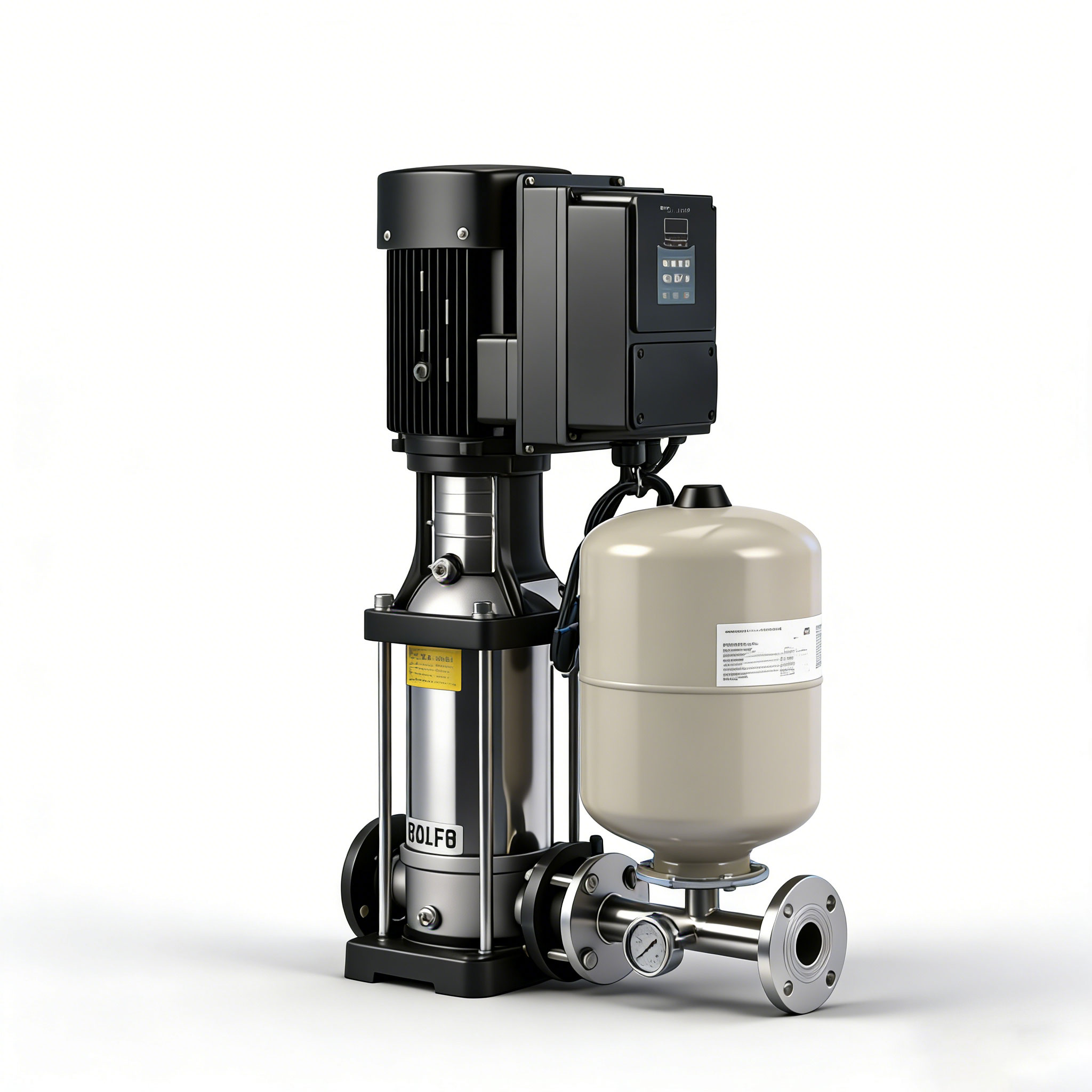

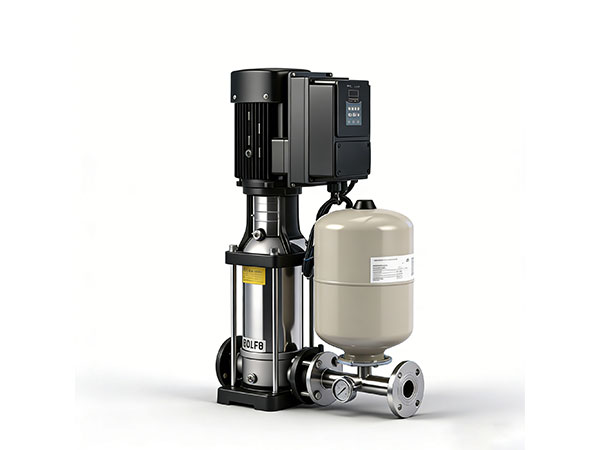

不锈钢立式多级变频泵组是由不锈钢立式多级离心泵、高性能变频器、压力传感器、控制系统及管路附件组成的成套供水设备。该产品将立式多级泵的高效水力性能与变频调速技术相结合，通过内置PID控制器自动调节水泵转速，实现恒压供水。

泵组过流部件采用304或316不锈钢材质，具有较好的耐腐蚀性和卫生性，适用于输送清洁水、饮用水、冷却水及轻度腐蚀性液体。产品采用立式结构设计，占地面积小，安装灵活，可满足不同流量和扬程需求。

二、主要特点

1. 全不锈钢过流部件

泵体、叶轮、级室等过流部件采用304或316不锈钢材质，具有良好的耐腐蚀性能，不会对输送介质产生二次污染，适用于饮用水输送及对水质要求较高的场合。

2. 集成变频控制

每台水泵可配置专用变频器，内置PID调节功能，根据管网压力变化自动调节电机转速。采用集成式变频技术，无需单独的控制柜，结构紧凑，占用空间小。

3. 智能多泵联动

对于多泵组系统，各泵之间通过通信总线实现联动控制，可根据用水量变化自动加减泵，使所有运行泵效率平均分摊，每台泵均运行在高效区。当某台泵出现故障时，系统可自动启动备用泵，保障供水连续性。

4. 节能效果较好

根据水泵相似定律，流量与转速成正比，功率与转速立方成正比。当用水量减少时，变频调节降低水泵转速，功率消耗显著下降。与传统工频供水方式相比，变频泵组具有一定的节能效果。

5. 运行平稳噪音低

泵组启动停止过程缓慢平顺，无冲击，有助于减少水锤现象。采用变频降噪技术，运行噪音相对较低，常规运转噪音可控制在较低水平。

6. 保护功能齐全

具备缺水停机保护、过流保护、过载保护、过压保护、缺相保护、漏电保护等功能。故障发生时自动报警并显示故障原因，便于排查处理。

7. 安装维护方便

立式结构设计，占地面积小，可直接安装于室内或户外。部分型号采用集装式机械密封，更换时无需拆卸电机，便于维护。

三、系统功能

1. 恒压供水功能

压力传感器实时监测管网压力，与设定压力值进行比较，PID控制器自动调节变频器输出频率，改变水泵转速，维持管网压力恒定。

2. 无水停机保护

当检测到进水管道缺水时，系统自动停止水泵运行并报警，避免水泵干转损坏。来水后系统可自动恢复运行。

3. 小流量停泵保压

在夜间或用水低谷期，当用水量极小时，系统可自动停泵，依靠气压罐维持管网压力；当用水量增大压力下降时，自动重启水泵。

4. 定时自动切换

控制系统记录每台水泵累计运行时间，定时自动切换主备泵运行，使各泵均匀磨损，避免备用泵长期不用锈蚀。

5. 瞬时断电自恢复

电网发生瞬时停电后，来电时系统可自动恢复运行，无需人工干预。

四、应用领域

不锈钢立式多级变频泵组广泛应用于以下领域：

供水系统：住宅小区、别墅、写字楼生活供水；高层建筑增压供水；自来水厂增压系统；二次供水改造

工业领域：工矿企业生产用水、工业循环系统、锅炉供水、水处理系统

暖通空调：中央空调冷热水循环、采暖系统循环

公共设施：宾馆、饭店生活供水、消防系统增压

农业灌溉：农田灌溉、园林喷灌

其他场合：洗涤系统、冷却水循环、人造喷泉

五、工作条件

流量范围 可达180至240立方米每小时

扬程范围 可达200至320米

介质温度 零下15℃至120℃，部分可达140℃

环境温度 不超过40℃

工作压力 1.6兆帕至2.5兆帕，部分可达3.0兆帕

控制方式 变频控制

安装场所 室内或室外（配备防护）

介质要求 稀薄、清洁、不含固体颗粒或纤维的液体

六、型号说明

示例：CDLF40-10

CDL 立式多级离心泵

F 过流部件为不锈钢材质（304/316）

40 额定流量（立方米每小时）

10 级数（叶轮数量）

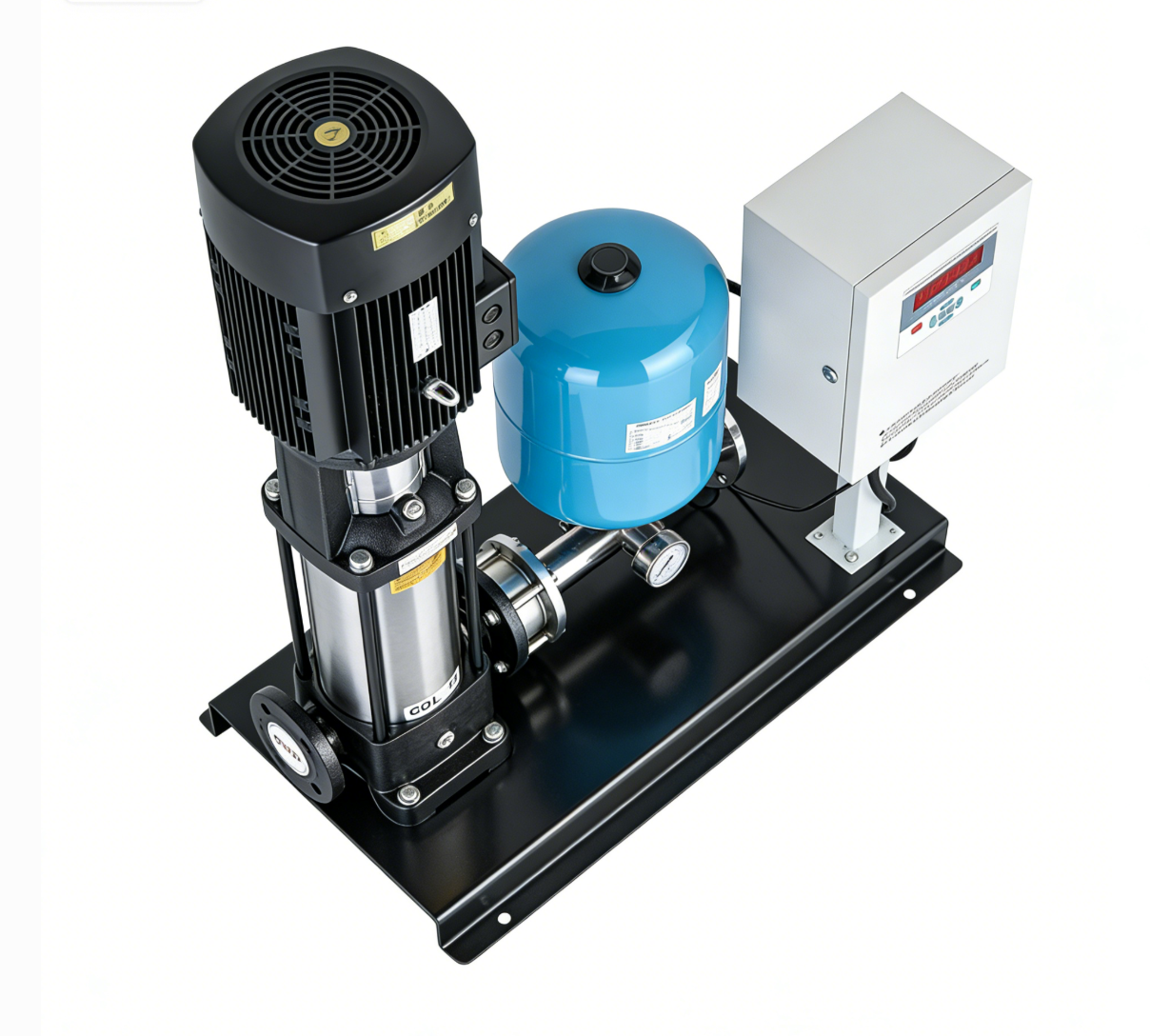

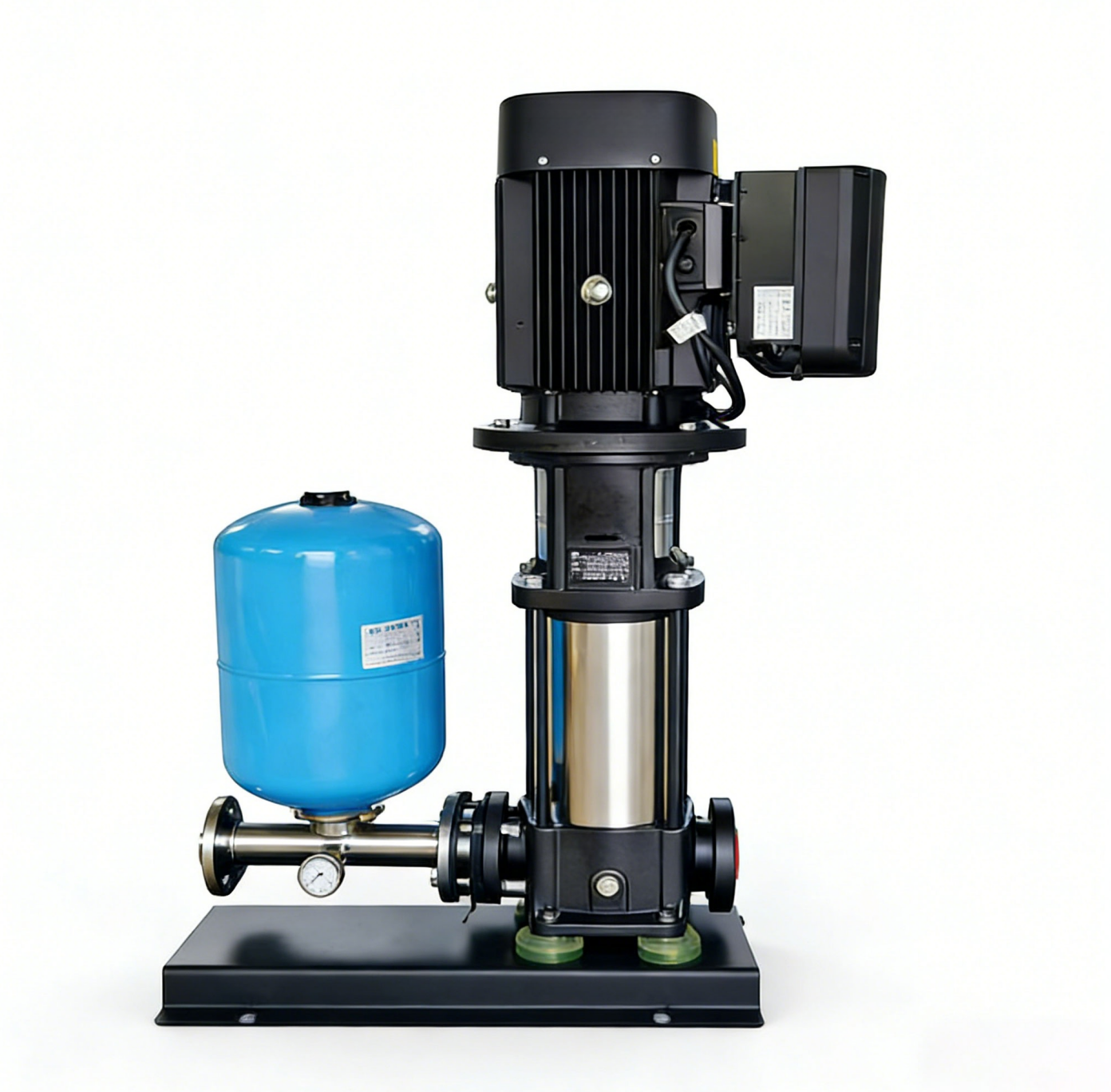

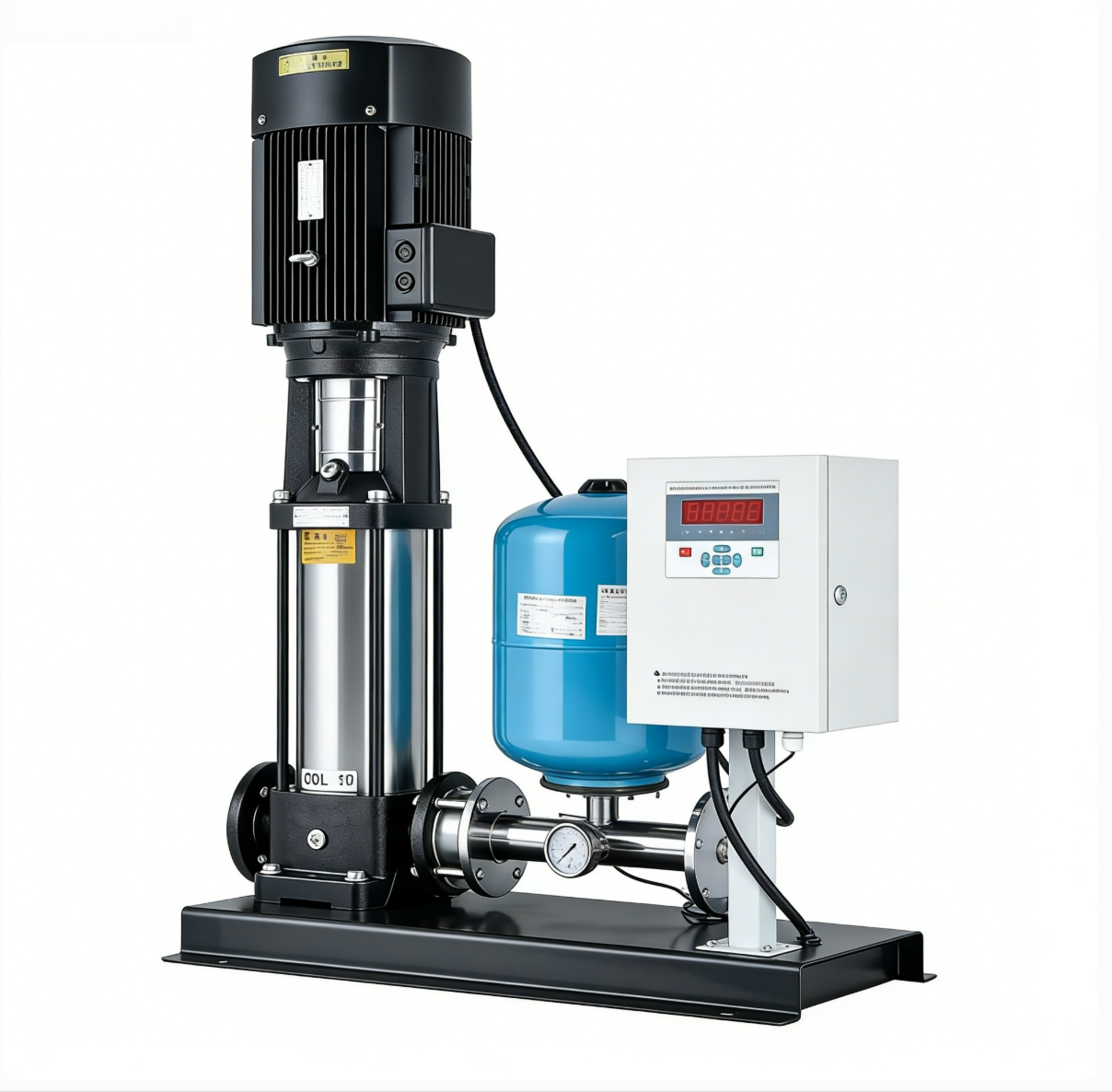

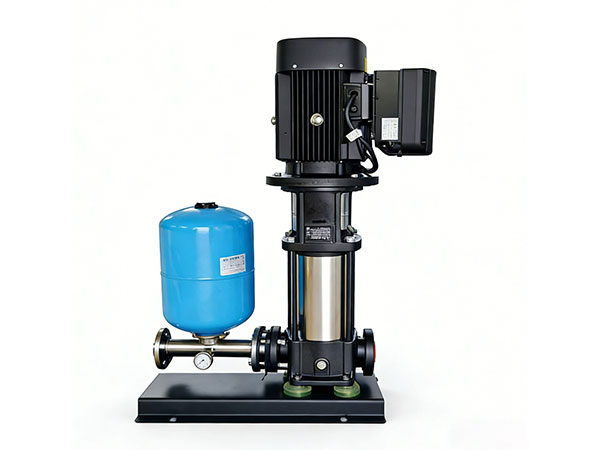

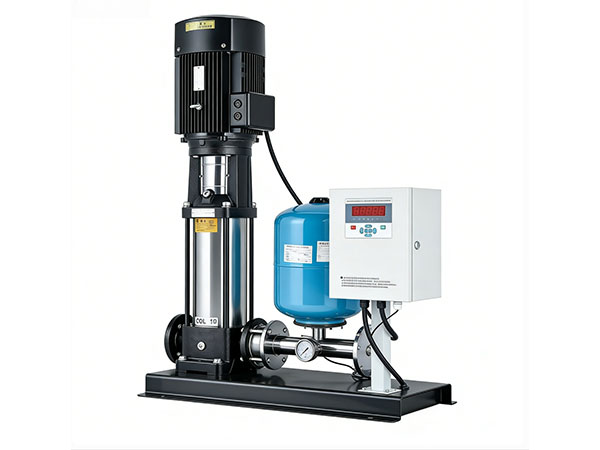

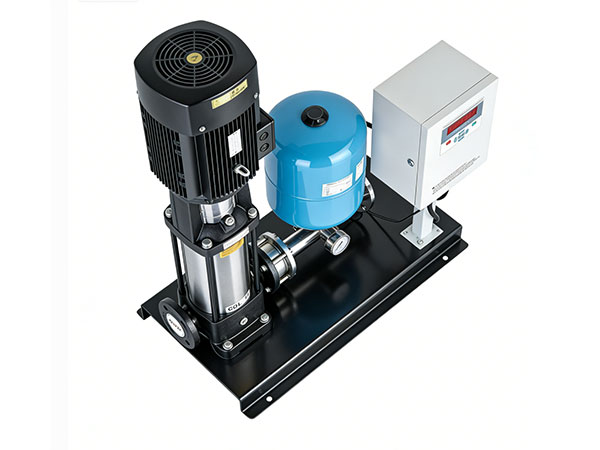

变频泵组通常由水泵、变频控制柜、压力传感器、管路阀门及气压罐等组成，可根据用户需求进行定制配置。

七、安装与使用注意事项

1. 安装环境：泵组应安装在通风良好、无腐蚀性气体的室内或专用防护箱内。

2. 管路连接：进出水管路应设独立支架支撑，避免管路重量压在泵体上。进水管路应保证密封良好，避免吸入空气。

3. 压力设定：设定压力应根据系统实际需求确定，一般不超过水泵额定扬程。压力设定可通过变频器或专用控制器调节。

4. 运行检查：定期检查水泵运行声音、振动及泄漏情况；检查电机电流是否在额定范围内；检查压力显示是否正常。

5. 冬季防冻：环境温度低于0℃时，若长时间停机，应排净泵内余水，防止冻裂。

八、产品标准

不锈钢立式多级变频泵组按照以下标准设计制造：

相关国家标准及行业通用技术条件

国际电工委员会相关标准
