一、产品概述

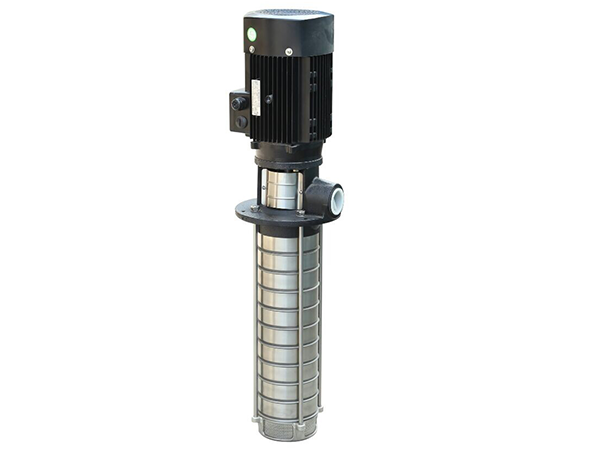

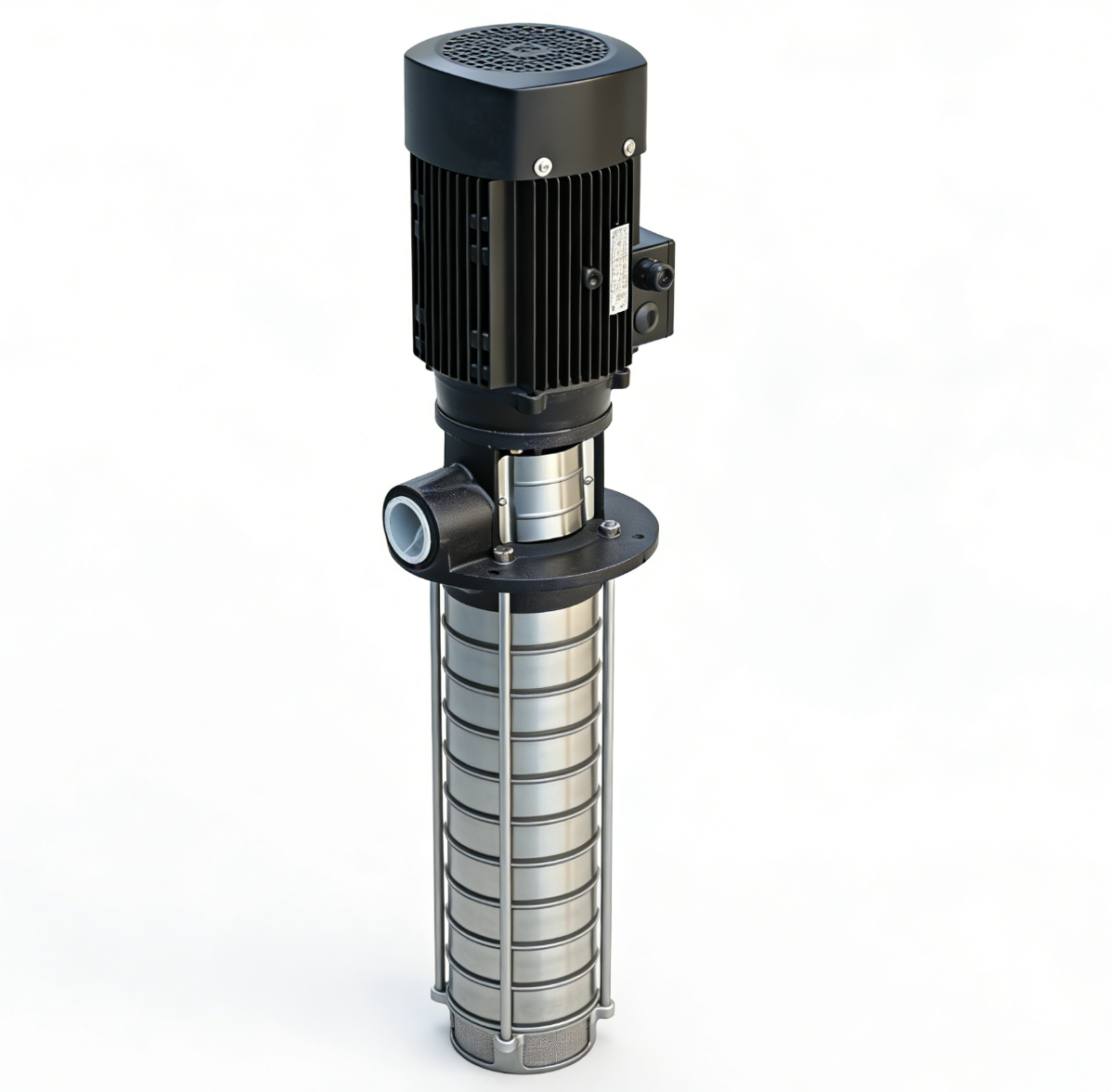

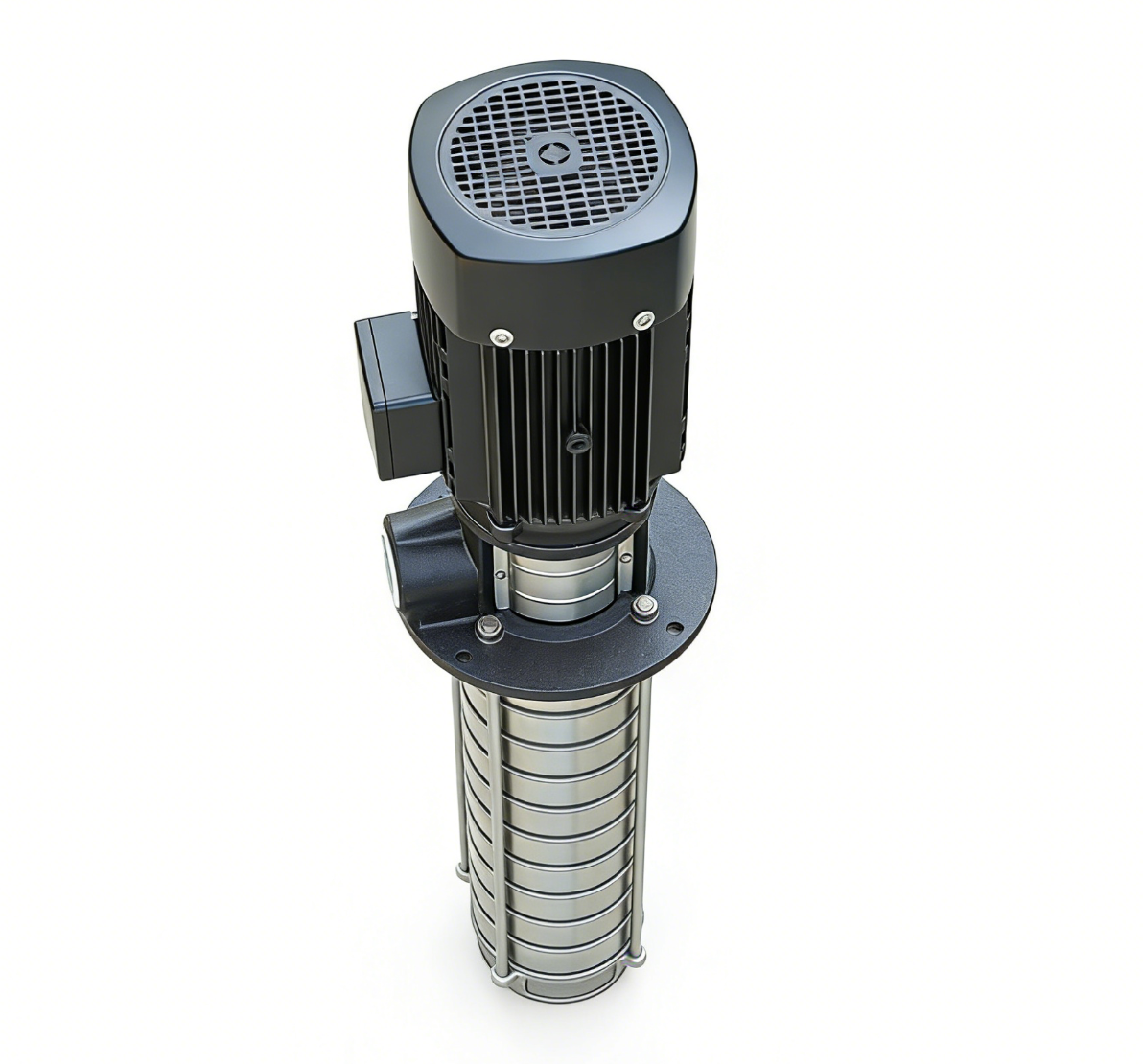

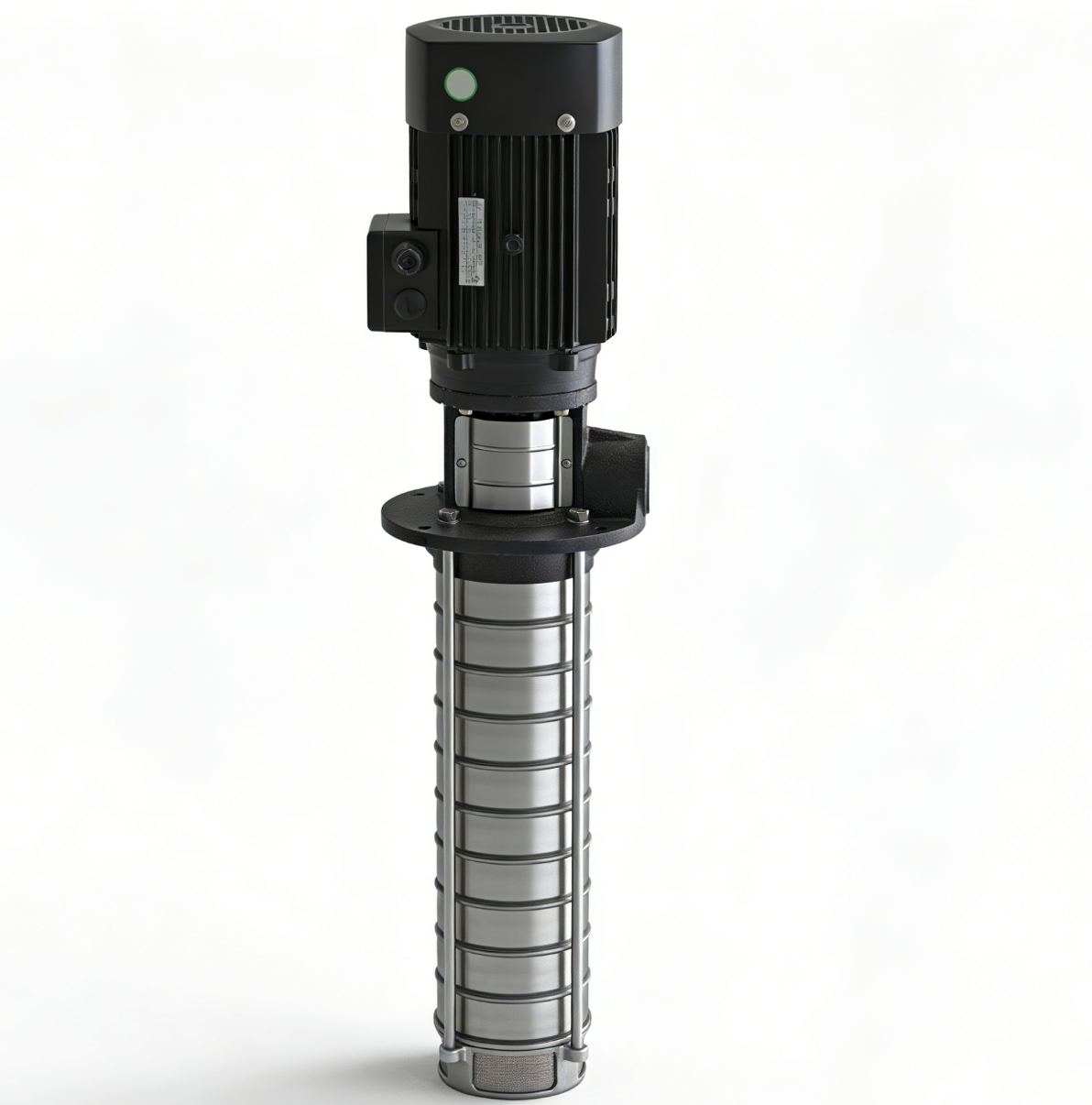

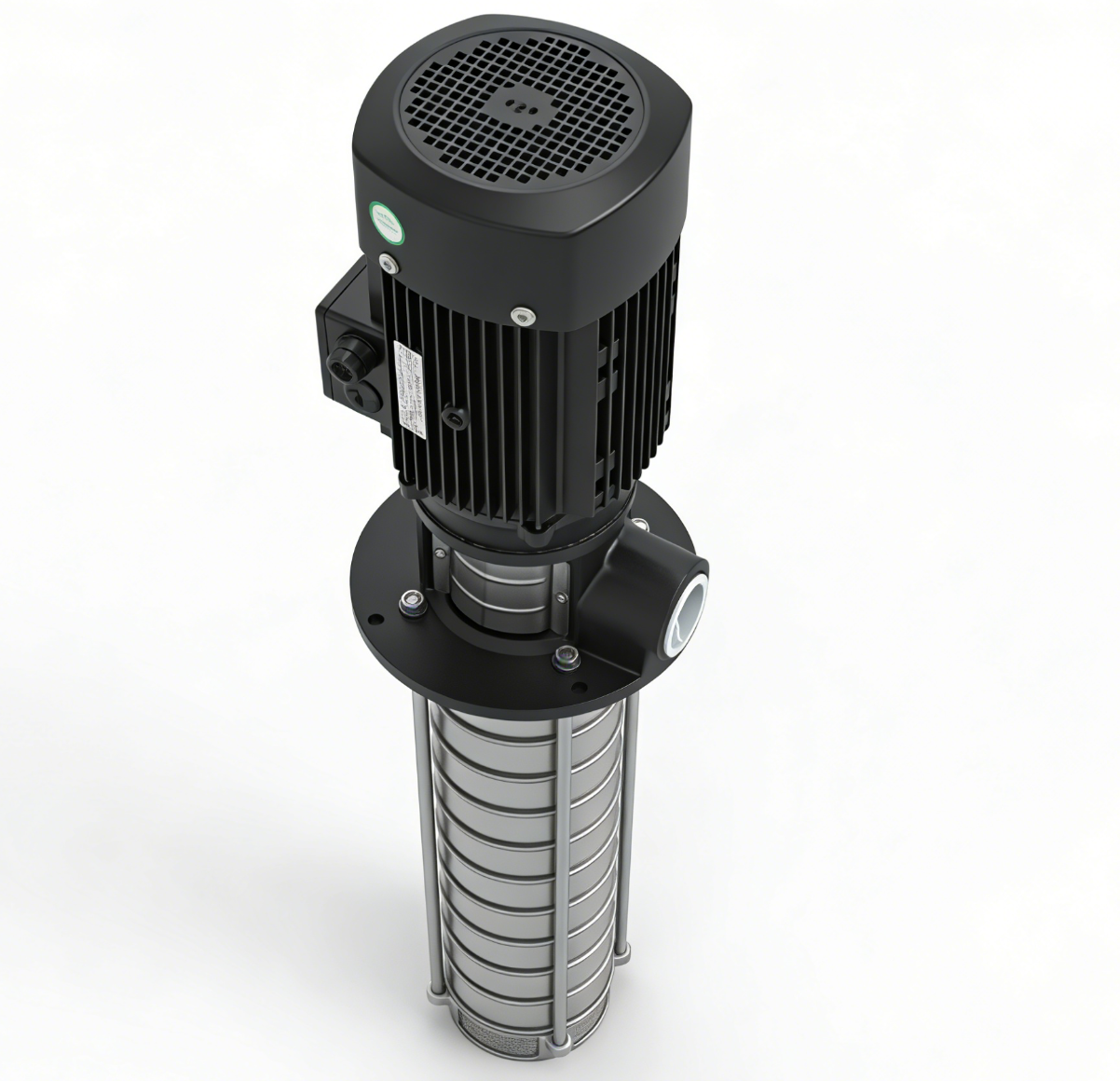

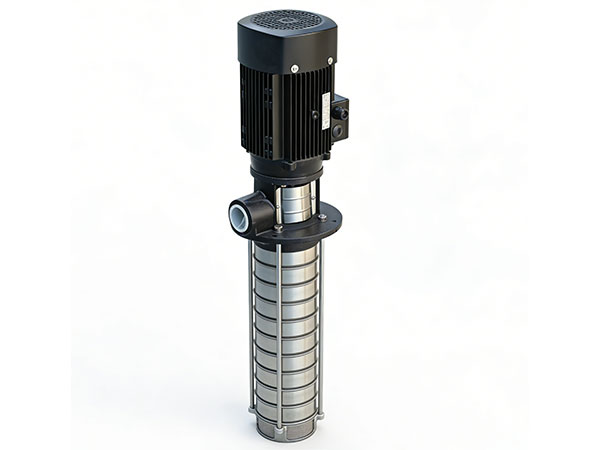

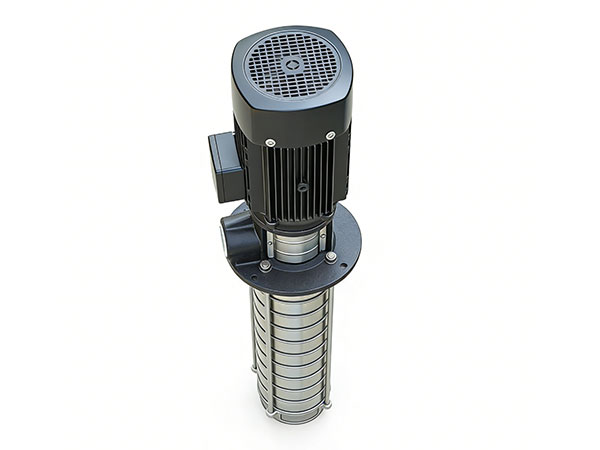

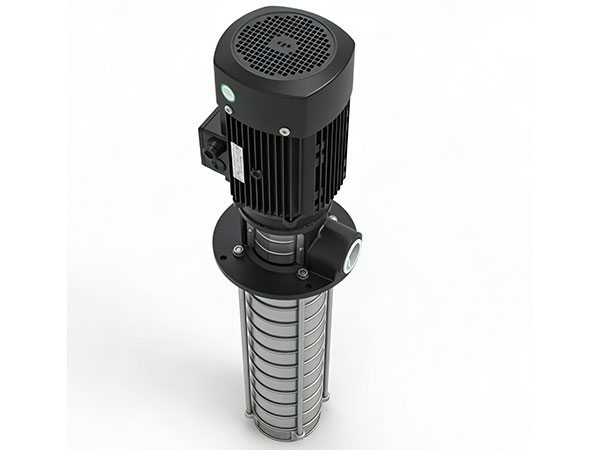

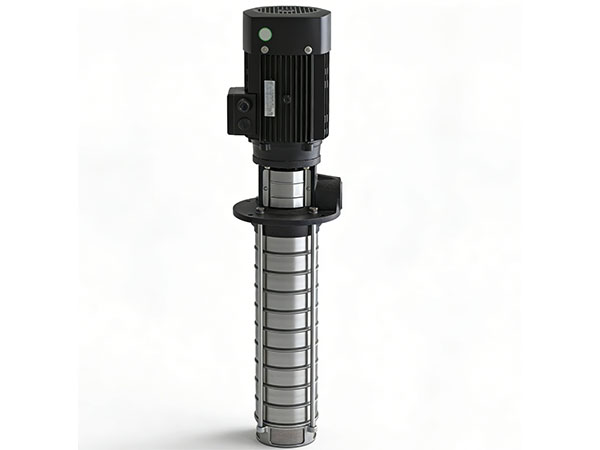

CDLK系列浸入式多级离心泵是一种安装标准电机的非自吸式多级离心泵，采用立式结构设计，电机轴通过泵头用联轴器直接与泵轴联接。该系列泵分为CDLK和CDLKF两种型号，CDLK适用于无腐蚀性液体，CDLKF适用于轻度腐蚀性液体。

本产品主要应用于输送机床冷却液、润滑液、冷凝水、工业清洗设备和其他适合浸入式泵使用的场合，适应于不同温度、流量和压力范围。泵的过流部件采用不锈钢材质，叶轮导叶采用不锈钢板冲压焊接制成，流道光滑，有助于减少流体阻力。

为满足水槽或容器的安装深度要求，CDLK泵可安装空腔体来改变泵本身的浸入深度，以适应不同深度的安装需求。

二、主要特点

浸入式安装设计

CDLK泵采用浸入式安装方式，可直接安装于液体容器或水槽中，适用于机床冷却液箱、工业清洗槽等场合。可根据需要配置空腔体调节泵的浸入深度，适应不同深度的安装需求。

不锈钢过流部件

泵体、叶轮、导叶等过流部件采用不锈钢板冲压焊接制成，流道光滑，有助于提高水力效率。不锈钢材质具有良好的耐腐蚀性能，CDLKF型号适用于轻度腐蚀性液体输送。

多级叶轮结构

采用多级叶轮串联设计，通过多个叶轮依次对液体做功，逐级增加压力，可在流量相对稳定的条件下达到较高扬程。叶轮级数可根据扬程需求进行选择。

智能保护功能

可根据需要配置智能保护器，对泵的干转、缺相、过载等异常情况进行有效保护，有助于提高泵的运行可靠性，延长设备使用寿命。

运行平稳噪音低

电机采用铝外壳，进口轴承，绝缘等级F级。泵运转平稳，运行噪音相对较低。独特的水力部件设计有助于减少流动噪音。

维护方便

结构设计合理，采用集装式机械密封，轴封采用硬质合金及氟橡胶材料，可提高泵运行的可靠性。泵与电机通过联轴器直接联接，便于日常维护。

标准化电机配置

采用标准电机，用户可方便地根据需要配备电机。防护等级IP55，绝缘等级F，适用高温或高海拔环境。

三、型号变体

CDLK型浸入式多级离心泵根据适用介质不同，分为两种型号：

CDLK 适用于无腐蚀性液体输送

CDLKF 适用于轻度腐蚀性液体输送，过流部件为不锈钢304或316材质

四、应用领域

CDLK系列浸入式多级离心泵广泛应用于以下领域：

机床领域：车床、磨床、加工中心的冷却液输送；电火花机床工作液循环

工业设备：工业清洗设备、过滤系统、冷凝水循环、润滑液输送

冷却系统：冷却装置、切削液冷却循环

水处理：超滤系统、反渗透系统、蒸馏系统

其他场合：适合浸入式安装的各种液体输送场景

五、工作条件

流量范围 0.4至65立方米每小时

扬程范围 6至305米

介质温度 常温型零下15℃至70℃；热水型零下15℃至120℃

环境温度 不超过40摄氏度

最高工作压力 泵吸入口压力加泵扬程不超过1.6兆帕

电机功率 0.37至45千瓦

转速 2900转每分

防护等级 IP55

绝缘等级 F

介质要求 稀薄、干净、不含固体颗粒和纤维的非易爆液体；可输送水及冷却用水溶液和切割润滑液

六、型号说明

CDLK型泵型号通常包含系列代号、流量、级数、叶轮数量等信息：

示例：CDLKF4-120/12

CDLK 浸入式多级离心泵

F 过流部件为不锈钢304或316材质（普通型略）

4 额定流量（立方米每小时）

120 级数乘以10

12 叶轮数量

七、结构特点

泵体结构

泵体采用立式多级结构，叶轮与导叶交替排列，液体经首级叶轮增压后进入下级叶轮，逐级增压达到所需扬程。

轴封结构

采用集装式耐磨机械密封，轴封采用硬质合金及氟橡胶材料，可提高泵运行的可靠性及输送介质的温度范围。

电机配置

电机为全封闭、风冷式二级标准电机，防护等级IP55，绝缘等级F。可根据需要配置单相电机或三相电机。

安装深度调节

为满足水槽或容器的安装深度要求，可安装空腔体来改变泵本身的浸入长度，适应不同深度的安装需求。

八、安装与使用注意事项

安装环境：泵组应安装在通风良好、无腐蚀性气体的环境中。

浸入深度：确保泵的进口始终浸没在液面以下，避免吸入空气导致泵干转。

介质要求：输送介质应稀薄、干净、不含固体颗粒和纤维，符合泵的设计要求。

保护配置：建议配置智能保护器，对泵的干转、缺相、过载等情况进行有效保护。

运行检查：定期检查泵的运行声音、振动情况及泄漏情况，检查电机电流是否在额定范围内。

冬季防冻：环境温度低于0℃时，若长时间停机，应将泵从液体中取出，防止泵内余水结冰损坏。

九、产品标准

CDLK型浸入式多级离心泵按照以下标准设计制造：

GB 5659《多级离心泵技术条件》

GB/T 5657《离心泵技术条件》

相关行业通用技术条件
