一、产品概述

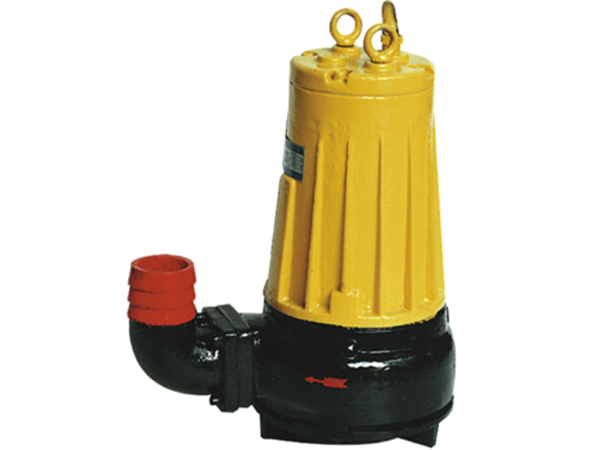

AS撕裂式潜水排污泵是在借鉴德国相关技术基础上研发而成的新一代排污设备，该系列水泵具有带撕裂的结构，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放。

本产品电机与水泵同轴直联，整体潜入液下工作，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。在污水中工作不会堵塞，运行较为可靠。所有AS泵均装有经调整好的撕裂机构，无需在泵上加装滤网。

二、主要特点

1. 撕裂机构设计
   所有AS泵均装有经调整好的撕裂机构，能将污水中长纤维、袋、带、草、布条等撕裂后排出，在污水中工作不会堵塞，运行较为可靠。撕裂机构能够把纤维状物质撕裂、切断后顺利排放，无需在泵上加滤网。

2. 排污能力强无堵塞
   吸收先进技术，排污能力强，无堵塞，能有效通过直径30至80毫米的固体颗粒。

3. 机电一体化设计
   泵与电机同轴直联，结构紧凑，性能稳定。结构紧凑，移动方便，安装简单，无需建造泵房，可减少工程造价。

4. 机械密封可靠
   采用最新材料的机械密封，可以使泵安全连续运行较长时间。

5. 全扬程不过载
   设计合理，能够在全扬程范围内使用，保证电机不会过载。

6. 自动控制功能
   浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，不需专人看管。

7. 双导轨自动安装
   双导轨自动耦合安装系统，给安装、维修带来了较大的方便，人可不必为此而进出污水坑。

8. 全自动保护控制
   可配备全自动保护控制箱，对产品的漏电、漏水以及过载等进行有效保护，提高了产品的安全性与可靠性。

三、型号变体

AS撕裂式潜水排污泵根据叶轮结构和配置不同，有以下类型：

AS型 单叶片叶轮撕裂式排污泵
AV型 旋流式叶轮撕裂式排污泵

四、应用领域

AS撕裂式潜水排污泵广泛应用于以下领域：

市政工程：城市污水处理厂排水系统、住宅区的污水排水站、人防系统排水站
工业领域：工厂、商业严重污染废水的排放；化工、石油、制药、采矿、造纸、电厂等行业的废水排放
公共设施：医院、宾馆的污水排放
建筑工程：市政工程、建筑工地排水
其他场合：勘探、矿山配套附机；农村沼气池、农田灌溉

五、工作条件

流量范围 15至145立方米每小时
扬程范围 4至25米
电机功率 1.1至7.5千瓦
转速 1450至2900转每分
介质温度 连续使用约40℃，间歇使用（最长不超过5分钟）为80℃
介质酸碱度 pH值5至9
配用胶管内径 76至152毫米
适用介质 输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体

注：AS潜水排污泵主要零件材料为铸铁，不能应用于抽吸高度腐蚀性液体。

六、型号说明

AS型泵型号通常包含系列代号、功率、极数、电压、撕裂机构等信息：

示例：AS16-2W CB

AS 单叶片叶轮（AV表示旋流式叶轮）
16 功率P2×10（表示1.5千瓦）
2 电机极数
W 电压为220V（无W表示380V）
CB 抗堵塞撕裂机构

七、结构组成

AS撕裂式潜水排污泵主要由以下零部件构成：

电机：潜水电机，位于泵的上部，防护等级IP68
泵体：过流部件
叶轮：单叶片或旋流式结构
撕裂机构：位于泵进口处，可将杂物撕裂切碎
机械密封：位于电机与泵体之间
油室：储存机油，润滑机械密封
电缆：专用防水电缆
自动耦合装置：双导轨自动安装系统，可选配件
控制柜：全自动保护控制箱，可选配件

八、安装与使用注意事项

安装前准备：

1. 检查泵和电机有无损伤，用500伏兆欧表检查电机绝缘电阻，不应低于50兆欧

2. 检查电缆有无破损，电缆线头连接应牢固可靠

3. 检查叶轮转动是否灵活，有无卡阻现象

安装要求：

1. 泵应垂直起吊，切不可将电缆线起吊或悬挂水泵

2. 采用自耦安装时，需确定导轨的长度（标准长度为3米）

3. 泵应浸入液面以下适当深度

运行与维护：

1. 检查电机转向是否正确

2. 观察泵运行声音是否平稳，有无异常振动

3. 为延长水泵使用寿命，应定期加注或更换油室中机油（10#机油），提高机械密封的使用寿命

4. 泵在规定介质条件下正常运行后，应定期检查密封状况

5. 长期停用时，应排净泵内余水，防止冻裂

九、产品标准

AS撕裂式潜水排污泵按照以下标准设计制造：

JB/T 5118《污水污物潜水电泵》
相关行业通用技术条件
