一、产品概述

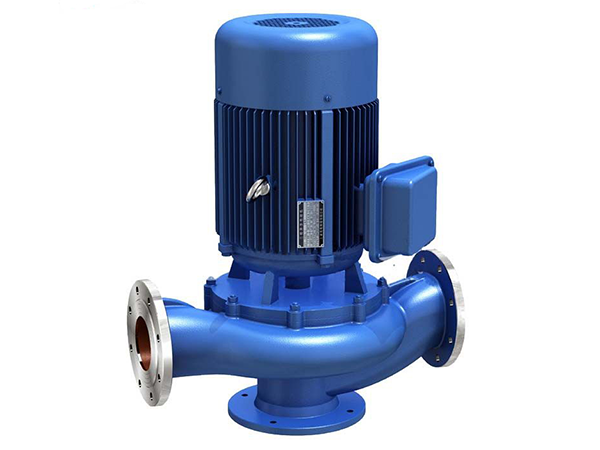

GW系列无堵塞管道排污泵是采用引进技术研发，为新一代高效排污泵类产品。该系列泵为立式单吸单级离心排污泵，采用独特的单流道或双流道叶轮结构，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有较好的效果。

本产品按装方便，用途广泛，既可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维的污水。泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，可像阀门一样安装在管路的任何位置。产品执行JB/T6535《离心污水泵技术条件》标准，适用于输送带颗粒的污水、污物，也可用于清水及带弱腐蚀性介质。

二、主要特点

1. 大流道抗堵塞叶轮设计

采用独特的单叶片或双叶片流道式叶轮结构，叶轮流道较宽，具有较好的过流能力，能有效通过一定大小的纤维物质及固体颗粒。叶轮经动静平衡试验，使泵在运行中振动较小。

2. 机电一体化设计

泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。配套电机合理，效率较高，噪音较低，具有较好的节能效果。

3. 机械密封可靠

机械密封采用硬质耐磨碳化钨材料，具有耐用、耐磨等特点，采用双端面密封结构，使其长期处于油室内运行，可使泵安全连续运行较长时间。

4. 立式管道式结构

泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸较为方便。占地面积较小，无需建机房，可节省基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

5. 运行平稳振动小

经过平衡校验的转子部件及合理的轴承布置，有效平衡了泵的径向力及轴向力，保证了机组能够长期稳定的运行，且具有振动较小、噪音较低的特点。

6. 多种保护功能

密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机进行保护。可根据需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行保护。

7. 自动控制功能

可根据需要配备浮球开关，根据液位变化自动控制泵的起动与停止，无需专人看管，使用较为方便。

三、型号变体

GW系列无堵塞管道排污泵根据用途和材质不同，有以下类型：

GW型 标准管道式排污泵，适用于一般污水排放

GWF型 不锈钢材质管道排污泵，适用于带腐蚀性介质

四、应用领域

GW系列无堵塞管道排污泵广泛应用于以下领域：

市政工程：城市污水处理厂排水系统、住宅区污水排污站、人防系统排水站、市政工程、建筑工地稀泥浆排放

工业领域：化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业的废水排放

公共设施：医院、宾馆、酒店、商场的污水排放

建筑工程：建筑工地排水、地基工程泥浆输送

农业领域：农村沼气池、农田灌溉、养殖场污水排放

其他场合：自来水厂的给水设备、勘探矿山配套、代替肩挑人担吸送河泥

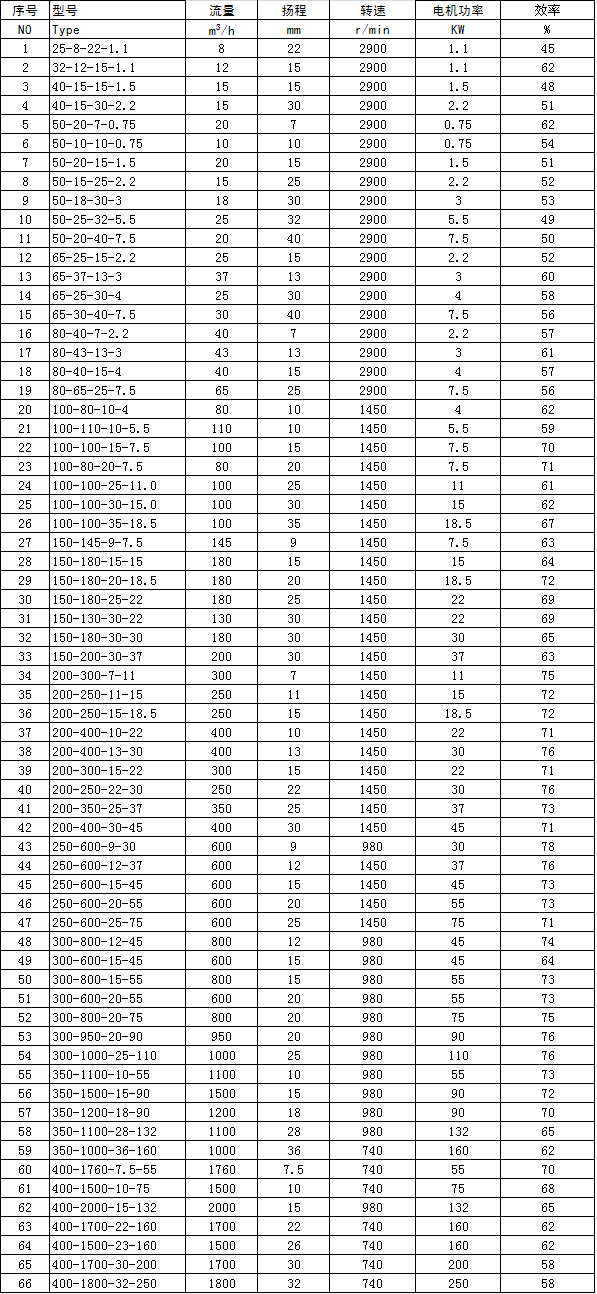

五、工作条件

流量范围 8至10000立方米每小时

扬程范围 7至60米

电机功率 1.1至280千瓦

转速 740至2900转每分

口径范围 Φ25至Φ500毫米

介质温度 -15℃至+60℃

介质酸碱度 pH值4至10

工作压力 不超过1.0兆帕

适用介质 输送带颗粒的污水、污物，也可用于清水及带弱腐蚀性介质

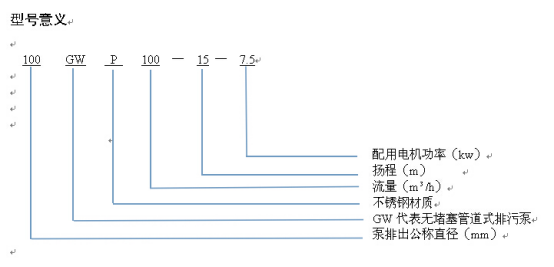

六、型号说明

GW系列泵型号通常包含系列代号、口径、流量、扬程、功率等信息：

示例：100GW100-15-7.5

100 泵排出口公称直径（毫米）

GW 管道无堵塞排污泵

100 额定流量（立方米每小时）

15 额定扬程（米）

7.5 配用电机额定功率（千瓦）

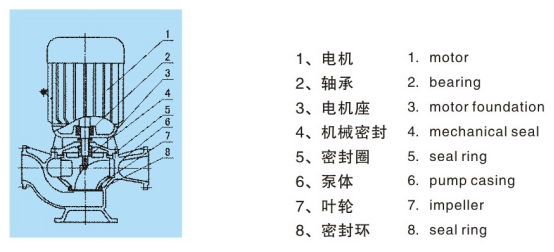

七、结构组成

GW系列无堵塞管道排污泵主要由以下零部件构成：

电机：标准Y(Y2)系列电机，驱动整机运行

电机支架：支撑电机，连接泵体

泵轴：传递动力至叶轮

轴承与轴承架：支撑泵轴转动

泵盖：密封泵体上部

泵体：过流部件，形成流体通道

叶轮：单流道或双流道结构，防堵塞设计

机械密封：双端面硬质合金密封

出口检查孔：用于停泵后检查出水管

防护罩：电机风叶端防护，便于室外安装

八、安装与使用注意事项

安装前准备：

1. 检查泵和电机有无损伤，紧固件是否紧固

2. 检查电缆有无破损，连接应牢固可靠

3. 检查叶轮转动是否灵活，有无卡阻现象

4. 确认电源电压、频率符合电机要求

安装要求：

1. 本泵为立式结构，进出口中心线在同一水平线上，可像阀门一样安装在管路的任何位置

2. 进出口法兰连接应牢固，密封可靠

3. 在露天工作时，电机应装防护罩，以防雨水等浸入电机

4. 使用环境海拔高度不超过1000米，超过时应在订货时提出

5. 在扬程使用范围内使用，保证电机无过载

起动与运行：

1. 检查电机转向是否正确

2. 观察泵运行声音是否平稳，有无异常振动

3. 检查出水是否正常

4. 定时检查电机电流值，不得超过额定电流

维护与保养：

1. 定期检查机械密封磨损情况，磨损严重时应及时更换

2. 轴承应定期加注润滑脂

3. 泵在规定介质条件下正常运行后，应定期检查密封状况

4. 长期停用时，应排净泵内余水，防止冻裂

九、产品标准

GW系列无堵塞管道排污泵按照以下标准设计制造：

JB/T6535《离心污水泵技术条件》

相关行业通用技术条件
