一、产品概述

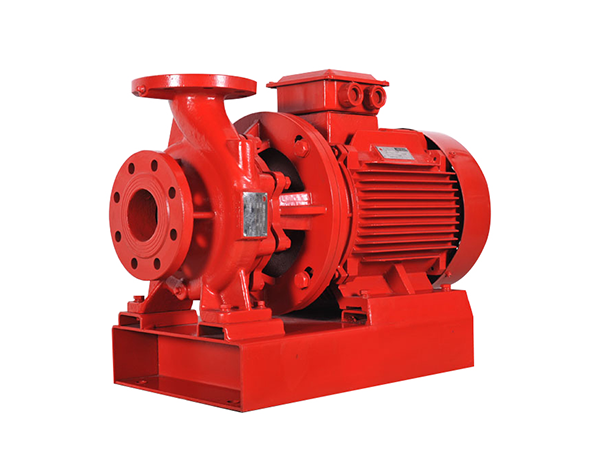

XBD-W型卧式单级消防泵是依据国家标准GB 6245《消防泵》及GB 50974《消防给水及消火栓系统技术规范》设计制造的消防专用离心泵。该系列泵为卧式单级单吸结构，电机与泵同轴直联，结构紧凑，运行平稳，是高层建筑、大型公共设施、工业厂房等消防系统的理想配套设备。

本产品供输送不含固体颗粒的清水及物理化学性质类似于水的液体，主要用于消防系统管道增压送水，包括消火栓灭火系统、自动喷淋灭火系统和水喷雾灭火系统。同时也适用于工业和城市给排水、高层建筑增压送水、远距离送水、采暖及空调制冷系统送水等场合。

二、主要特点

符合国家消防标准

产品性能、技术条件符合GB 6245《消防泵》及GB 50974《消防给水及消火栓系统技术规范》标准的相关要求。经国家消防装备质量监督检验中心检测，各项性能指标均达到标准要求。

铜合金/不锈钢叶轮与不锈钢轴

叶轮采用铜合金/不锈钢材质，泵轴采用不锈钢材质，具有良好的耐腐蚀性能，保障消防泵在长期待机状态下“随时启动运行”，避免因锈蚀导致启动失败。

卧式结构运行平稳

泵为卧式结构，电机与泵同轴直联，运行平稳、噪音低、振动小，组件同心度高。泵设有安装底座，便于安装，增加泵运行的稳定性。

机械密封可靠

密封采用硬质合金机械密封，密封结构可靠，可有效防止泄漏，保证环境整洁，运行寿命长。

进出口设计合理

泵进、出口在同一水平轴线上，且口径规格相同，安装拆卸方便，管路配套便捷。泵体底部设有底座和螺栓孔，可进行硬性联接或柔性联接。

设置排气装置

泵体设有放气阀门，可完全排净泵内空气，确保泵的正常启动，避免气缚现象。

性能参数范围广

流量范围覆盖2.5至220L/S（9至792m³/h），压力范围0.10至2.38MPa（约10至238米），配套功率1.1至250kW，可满足不同规模消防系统的需求。

三、型号变体

XBD-W型卧式单级消防泵根据结构形式和用途不同，有以下类型：

XBD-W型单级单吸：标准型卧式单级消防泵，适用于大多数消火栓及喷淋系统

XBD-W型切线恒压泵：具有变流稳压特点，全流量范围内压力变化在5%以内，小流量或零流量时不超压

XBD-G-W型：新一代卧式单级消防泵组，满足消防产品自愿认证要求

XBD-ISW型：管道式安装结构，进出口同径，可像阀门一样安装于管路

四、应用领域

XBD-W型卧式单级消防泵广泛应用于以下领域：

消防系统：消火栓灭火系统、自动喷淋灭火系统、水喷雾灭火系统、消防稳压系统

高层建筑：高层住宅、写字楼、酒店、医院、学校的消防增压送水

工业厂房：工厂、仓库、电厂、物流中心的消防供水系统

公共设施：体育馆、影剧院、会展中心、机场、车站的消防配套

市政工程：城市给排水、远距离送水、水厂增压

民用领域：采暖系统循环、浴室热水增压、空调制冷系统送水及设备配套

五、工作条件

参数项目 范围

流量范围 2.5至220升/秒（9至792立方米每小时）

压力范围 0.10至2.38兆帕（约10至238米）

转速 1450至2900转每分

配套功率 1.1至250千瓦

介质温度 -15℃至80℃

环境温度 不超过40℃

相对湿度 不超过95%

介质要求 清水或物理化学性质类似清水的液体，固体不溶物不超过0.1%

口径范围 50至300毫米

效率范围 40%至84%

六、型号说明

XBD-W型泵型号通常包含系列代号、额定流量、额定压力等信息：

示例：XBD5.0/40-W

XBD 消防泵组代号

5.0 额定压力（0.5MPa，即5公斤）

40 额定流量（升/秒）

W 卧式结构

七、结构组成

XBD-W型卧式单级消防泵主要由以下零部件构成：

泵体：卧式单级单吸结构，进、出口在同一水平轴线上

叶轮：铜合金材质，耐腐蚀，保证随时启动

泵轴：不锈钢材质（2Cr13），永不生锈

机械密封：硬质合金材料，密封可靠无泄漏

轴承：支撑泵轴转动，确保运行平稳

电机：Y系列三相异步电机，与泵同轴直联

底座：整体底座，便于安装，增加泵运行稳定性

排气装置：放气阀门，完全排净泵内空气

八、安装与使用注意事项

安装要求：

泵应安装在混凝土平台上或能保证正常工作的平整地面上

泵体不得承受管路重量，进出口管路应有独立支架

泵进、出口在同一水平轴线上，管路连接方便

电源接线应符合电气规范，接地可靠

安装前应检查泵内有无杂物，盘动联轴器检查转动是否灵活

操作使用：

启动前应打开放气阀门，排净泵内空气，确保泵内充满液体

检查电机转向是否正确（从电机端看为顺时针方向旋转）

消防泵应定期试运转，防止长期不运行导致锈蚀

消防泵应采用一用一备配置，确保消防供水可靠性

维护保养：

定期检查机械密封，确保无泄漏

定期检查叶轮、泵轴的腐蚀情况

长期停用后重新启用前，应进行系统全面检查

每季度手动启动消防泵，检查运行状态

九、产品标准

XBD-W型卧式单级消防泵按照以下标准设计制造：

GB 6245《消防泵》

GB 50974《消防给水及消火栓系统技术规范》

GB/T 5656《离心泵技术条件》

消防产品自愿性认证要求
