一、产品概述

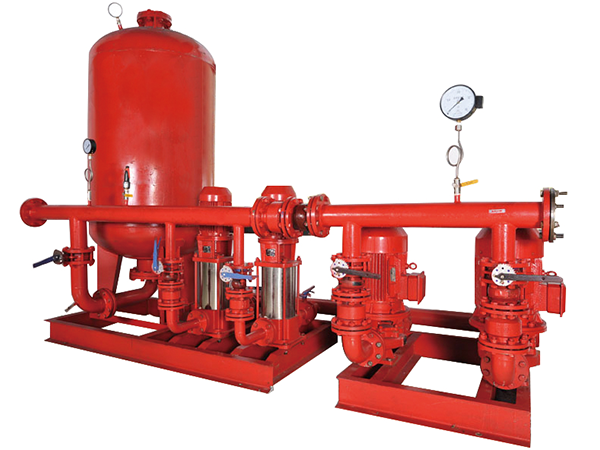

消防增压稳压给水设备是依据国家标准GB 27898.3《固定消防给水设备 第3部分：消防增压稳压给水设备》设计制造的消防专用供水设备，主要用于维持消防给水管网的压力，确保火灾发生时消防设备能立即投入运行。该设备由稳压泵组、隔膜式气压罐、电控系统、管路附件等组成，是高层建筑、大型公共设施消防系统的重要组成部分。

设备的核心功能是在非火灾期间维持消防管网的压力，防止消防泵长期不运行导致管网压力下降或水泵“锈死”。当火灾发生时，管网压力下降，设备可自动启动消防主泵，为灭火系统提供可靠的水源保障。根据标准图集98S205，该设备适用于消火栓给水系统及湿式自动喷水灭火系统等各类消防给水系统。

二、主要特点

1. 隔膜式气压罐稳压
   配置胶囊式隔膜气压罐，采用水气隔离设计，一次充气可长期使用。隔膜式结构有效防止水质污染，稳压性能可靠，结构简单、效率高。气压水罐及附件的耐压等级不低于最高工作压力的1.5倍，确保运行安全。

2. 一用一备泵组配置
   稳压泵采用一用一备配置，当主泵发生故障时，备用泵自动投入运行。泵组、电控柜、气压罐、组合管网四位一体，结构紧凑，占地面积小。

3. 自动控制系统
   配备智能控制柜，以可编程控制器（PLC）为核心，可实现设备的全自动运行。控制系统根据管网压力变化自动调节稳压泵的启停，使压力保持在设定范围内。控制柜具有手动/自动切换、双电源切换、故障报警等功能。

4. 自动巡检功能
   控制系统具备自动巡检功能，可设定周期（如每24小时）自动对消防泵进行试机，防止水泵长期不运转而“锈死”。巡检过程中发现故障时，系统自动报警。

5. 多种启动方式
   设备具有自动、手动、消防联动三种控制方式。可就地启动，也可由消防中心远距离启动。设有消防起停信号接口，接到消防信号后立即进入消防恒压供水状态。

6. 齐全的保护功能
   系统具备过载、缺相、短路、过压、欠压、接地、漏水等多种保护功能。故障发生时自动切换备用泵或切断电源并报警。

7. 便于设计选用
   设备参照国家建筑标准设计图集98S205设计，设计人员只需计算参数即可查得设备型号、基础尺寸等，可大大缩短设计周期。

三、型号变体

消防增压稳压给水设备根据用途和安装形式不同，有以下类型：

按消防给水系统分：消火栓给水系统增压稳压设备、自动喷水灭火系统增压稳压设备、消火栓和喷淋合用增压稳压设备。

按安装位置分：上置式（设于屋顶消防水箱间）、下置式（设于地下室或泵房）。

按气压罐型式分：立式罐设备、卧式罐设备、胶囊式设备。

标准型号：ZW(L)系列（立式）、ZW(W)系列（卧式），参照98S205图集。

四、应用领域

消防增压稳压给水设备广泛应用于以下领域：

• 高层建筑：高层住宅、写字楼、综合楼的消火栓系统及喷淋系统

• 公共设施：医院、学校、体育馆、影剧院、会展中心的消防系统

• 商业建筑：大型商场、酒店、宾馆的消防供水

• 工业场所：工厂、仓库、电力设施的消防系统

• 交通设施：机场、车站、隧道、地铁的消防供水

• 市政工程：水厂、加压站的消防配套

五、工作条件

六、型号说明

消防增压稳压给水设备型号通常参照国家建筑标准设计图集98S205编制：

示例：ZW(L)-Ⅰ-X-10

ZW 增压稳压设备代号
(L) 立式（(W)表示卧式）
Ⅰ 设备编号（表示稳压泵参数）
X 消防系统类型（X-消火栓，Z-自动喷淋）
10 气压罐总容积（升）×10

示例：ZW(W)-Ⅱ-Z-15

ZW 增压稳压设备代号
(W) 卧式安装
Ⅱ 设备编号
Z 自动喷水灭火系统
15 气压罐总容积150升

七、结构组成

消防增压稳压给水设备主要由以下零部件构成：

• 稳压泵组：一用一备配置，多级离心泵，满足消防规范要求

• 隔膜式气压罐：囊式结构，水气隔离，一次充气长期使用

• 控制柜：PLC控制，触摸屏人机界面，变频器，具备巡检功能

• 压力传感器：监测管网压力，实现稳压自动控制

• 管路系统：不锈钢或镀锌钢管，含闸阀、止回阀、软接头、压力表

• 底座及隔振器：整体底座，配备隔振装置，无需预埋地脚孔

八、安装与使用注意事项

安装要求：

1. 设备应安装在混凝土平台上或能保证正常工作的平整地面上

2. 安装环境应保持室内干燥，无腐蚀性气体，0℃至40℃，不冻结

3. 泵体不得承受管路重量，进出口管路应有独立支架

4. 电源接线应符合电气规范，接地可靠

5. 设备调试前应检查管路密封性，打开排气阀排尽泵内空气

操作使用：

1. 设备初次调试应由专业人员进行

2. 日常运行时将控制柜置于自动模式，设备可自动维持管网压力

3. 定期检查气压罐充气压力，发现不足时应及时补充

4. 定期检查水泵运行状态，发现异常及时处理

维护保养：

1. 每季度对控制柜进行清洁检查，确保电气元件接触良好

2. 每半年手动启动稳压泵，检查运行状态

3. 每年对气压罐进行全面检查，检查隔膜完好性

4. 长期停用后重新启用前，应进行系统全面检查

九、产品标准

消防增压稳压给水设备按照以下标准设计制造：

• GB 27898.3《固定消防给水设备 第3部分：消防增压稳压给水设备》

• 98S205《消防增压稳压设备选用与安装（隔膜式气压罐）》

• GB 150《压力容器》

• TSG R0004《固定式压力容器安全技术监察规程》
