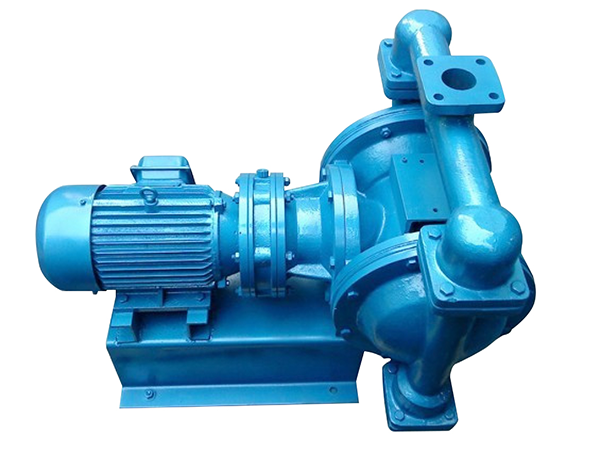

一、产品概述

DBY型电动隔膜泵是一种采用电机驱动的无泄漏容积式输送设备，属于新型电动隔膜泵产品。该系列泵通过电机带动偏心轮或摆线针轮减速机，驱动滑块机构使隔膜作往复运动，从而实现介质的连续吸入和排出。产品设计参考美国ABEL公司样机，适用于出口压力不超过3kgf/cm²的低压场合。

本产品是在隔膜材质取得突破性进展的基础上研制而成，近年来国际上越来越多的工业化国家采用此种型式的泵，取代部分离心泵、螺杆泵、潜水泵、泥浆泵和杂质泵，应用于石化、陶瓷、冶金、环保等行业。泵体过流部件材质可选用铸铁、不锈钢、铝合金、衬胶、衬氟等，隔膜根据不同液体分别采用氯丁橡胶、氟橡胶、丁腈橡胶、聚四氟乙烯及特氟龙（F46），可以满足不同用户的要求。

二、主要特点

1. 无轴封无泄漏设计
   泵体无旋转部件，没有轴封，隔膜将被输送介质和传动机械件完全分开，介质不会向外泄漏。输送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

2. 自吸能力强
   不需灌引水，自吸能力可达5至7米。能抽送流动的液体，也能输送不易流动的介质，长时间干运行对泵不损坏。

3. 通过性能好
   流道宽敞，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损较小。液体无剪切流动，对输送物损伤小，可输送含生命体如小鱼苗之类的介质。

4. 介质适应范围广
   可输送粘度较高的粘稠液体。可输送各种强酸、强碱、强腐蚀液体。可输送高温液体，最高可达150℃。

5. 电动驱动节能环保
   以电机为动力源，能耗相对较低，运行平稳，振动小，噪音低，适合连续长时间运行。电机可分为普通型、防爆型、减速型和电磁调速型。

6. 结构紧凑易维护
   采用BLY系列摆线针轮减速机传动，替代传统的涡轮涡杆减速机，具有传动效率高、结构紧凑、体积小、重量轻、装拆方便的特点。运转平稳、噪音低、使用寿命长。

7. 可空载运行
   可承受空载运行，即使由于意外情况而长时间无介质运行，泵也不会因此损坏。

8. 多种材质配置
   泵体介质流经部分可根据用户要求分为铸铁、不锈钢、衬胶、铝合金等材质。隔膜材质包括氯丁橡胶、氟橡胶、丁腈橡胶、聚四氟乙烯、特氟龙（F46）等，可满足不同介质输送需求。

三、型号变体

DBY型电动隔膜泵根据材质和配置不同，有以下类型：

铸铁型 泵体为铸铁材质，适用于一般工况
铝合金型 泵体为铝合金材质，重量较轻
不锈钢型 泵体为不锈钢材质，适用于腐蚀性介质
衬胶型 泵体内衬橡胶，适用于磨损性介质
衬氟型 泵体内衬氟塑料，适用于强腐蚀性介质
防爆型 配备防爆电机，适用于易燃易爆场所

四、应用领域

DBY型电动隔膜泵广泛应用于以下领域：

化工行业：各种剧毒、易燃、易挥发液体；各种强酸、强碱、强腐蚀液体
石化行业：油罐车、油库、油品装卸；油轮驳船清仓吸取仓内污水及剩油
陶瓷行业：各种瓷器釉浆、水泥灌浆、灰浆、泥浆
食品行业：泵吸泡菜、果酱、土豆泥、巧克力、啤酒花及发酵粉稀浆、糖浆、糖蜜
涂料行业：油漆、树胶、颜料、粘合剂
环保行业：泵吸矿井、坑道、隧道、下水道中污水、沉淀物
医药行业：各种橡胶浆、乳胶、有机溶剂、填料
压滤机配套：作为各种压滤机前级送压装置
热水回收：热水回收及循环系统

五、工作条件

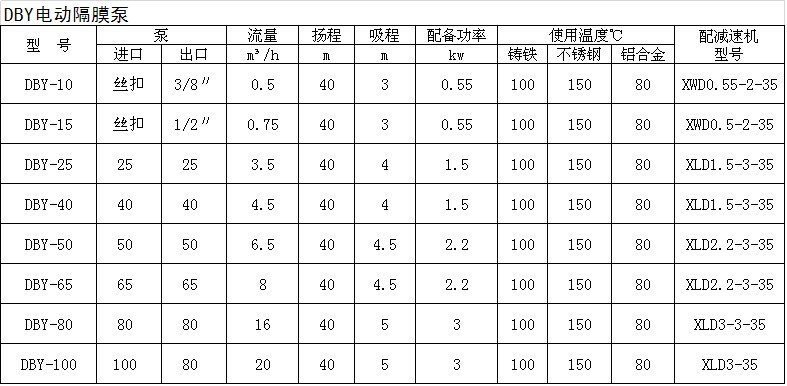

六、型号说明

DBY型泵型号通常包含系列代号、口径等信息：

示例：DBY-40

DBY 电动隔膜泵系列代号
40 进出口直径（毫米）

常见型号包括：DBY-10、DBY-15、DBY-25、DBY-32、DBY-40、DBY-50、DBY-65、DBY-80、DBY-100。

七、结构组成

DBY型电动隔膜泵主要由以下零部件构成：

电机：驱动整机运行，可选普通型、防爆型、减速型、电磁调速型
减速机：BLY系列摆线针轮减速机，传递动力
曲轴滑块机构：将旋转运动转化为往复运动
隔膜：两块有弹性的隔膜，由中心连杆连结成一体，是泵的核心工作部件
工作腔：两个对称的工作腔，交替进行吸液和排液
单向球阀：每个工作腔设置有两个单向球阀，控制液体进出方向
泵体：过流部件，材质可选铸铁、不锈钢、铝合金、衬胶、衬氟

八、安装与使用注意事项

安装前准备：

1. 检查泵和管路有无损伤，紧固件是否紧固

2. 确认电源电压、频率符合电机要求

3. 确认介质温度、腐蚀性等特性与泵的材质匹配

安装要求：

1. 泵应安装在平稳的基础上，进出口管路连接应牢固

2. 泵出口严禁安装阀门，如必需装阀门则应在出口安装安全阀，且工作压力不得超过0.4兆帕

3. 可根据需要选择法兰或丝扣连接方式

运行与维护：

1. 泵在使用中环境温度应小于40℃，电机温度不得超过75℃

2. 应及时加油，保持润滑系统正常运转

3. 对于易沉淀结晶的介质，使用后应及时清洗排净泵内积物

4. 隔膜和球阀为易损件，磨损后应及时更换

5. 长期停用时，应清洗泵内介质，防止隔膜粘连

九、产品标准

DBY型电动隔膜泵按照相关行业通用技术条件设计制造。

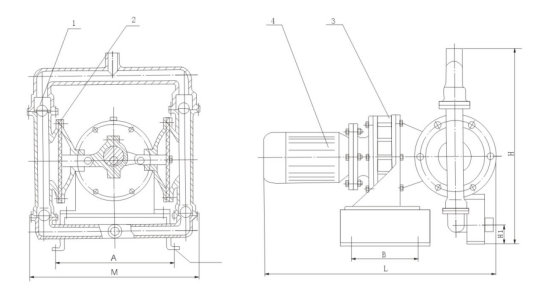

电机与减速机（3）通过轴承箱（1）带动曲轴（2）旋转，由变向机构（4）将曲轴端的圆周运动转变成欢动杆（5）的轴向移动，再带动隔膜往复运动。在左右两个泵腔内，装有上下四个单向球阀、隔膜的运动造成工作腔的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
