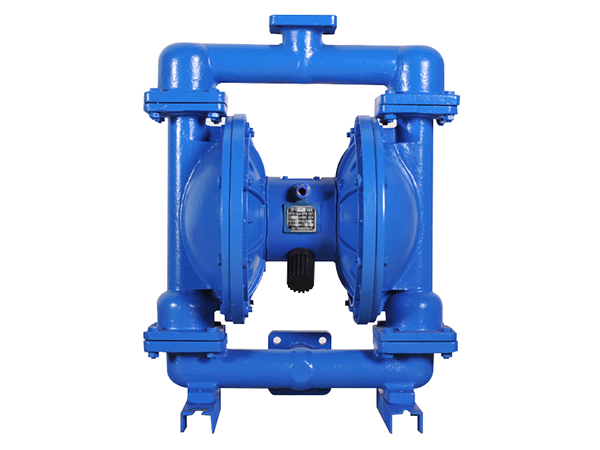

一、产品概述

QBY-K型气动隔膜泵是一种以压缩空气为动力的新型流体输送设备，属于容积式泵类。该系列泵采用双腔隔膜往复运动结构，通过配气阀自动切换气流方向，驱动隔膜作同步往复运动，从而实现介质的连续吸入和排出。

本产品是国内应用较为广泛的气动隔膜泵系列之一，自投入市场以来，在化工、石油、涂料、陶瓷、水处理、食品、医药、造纸、采矿、电子、建筑等行业得到应用。该泵无需灌引水，吸程较高、扬程可调，特别适用于输送腐蚀性液体、高粘度流体、含颗粒介质及易燃易爆危险品。泵体过流部件材质可选用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁腈橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。

二、主要特点

1. 无轴封无泄漏
   该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件完全隔开，所输送的介质不会向外泄漏。输送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。

2. 压缩空气驱动防爆
   以压缩空气、蒸汽、工业废气为动力源，不用电力作动力，接地后可防止静电火花，在易燃、易爆场所使用安全可靠。排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

3. 自吸能力强
   不需灌引水，自吸高度可达7米，能抽送流动的液体，也能输送一些不易流动的介质。长时间干运行，对泵不损坏。

4. 通过性能好
   流动宽敞，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微。液体无剪切流动，对输送物损伤小，可输送含生命体如小鱼苗之类的介质。

5. 流量扬程无级可调
   扬程可达50米，出口压力可达0.6兆帕。扬程、流量可通过气阀开度实现无级调节，气压调节在1至7千克力每平方厘米之间。

6. 可空转和潜水工作
   该泵无须用油润滑，即使空转，对泵也无任何影响。可以浸没在介质中工作。

7. 自我保护功能
   使用方便、工作可靠，开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏。一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行。

8. 结构简单易维护
   结构简单、易损件少，安装、维修方便。泵输送的介质不会接触到配气阀、连杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9. 介质适应范围广
   可输送粘度在1万厘泊以下的较粘液体。可输送各种强酸、强碱、强腐蚀液体。可输送高温液体，最高可耐150℃。

三、型号变体

QBY型气动隔膜泵根据材质和配置不同，有以下类型：

铝合金型 泵体为铝合金材质，重量较轻，适用于一般工况
铸铁型 泵体为铸铁材质，适用于常规工业应用
不锈钢型 泵体为不锈钢材质，适用于腐蚀性介质
工程塑料型 泵体为增强聚丙烯材质，适用于酸碱介质
隔膜材质可选 丁腈橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯、F46等

四、应用领域

QBY型气动隔膜泵广泛应用于以下领域：

化工行业：酸、碱、溶剂、悬浮物、分散体系的输送
石化行业：稠油、油脂、泥浆、污泥等
涂料行业：树脂、溶剂、着色剂、油漆等
陶瓷行业：泥浆、瓷浆、石灰浆、陶土浆等
水处理行业：石灰浆、软性沉淀物、污水、化学品、废水等
食品行业：花生酱、巧克力、糖浆、果酱、啤酒花等
医药行业：溶剂、酸、碱、植物提炼液、软膏等各类药品料液
造纸行业：粘结剂、树脂、油漆、油墨、颜料、双氧水等
采矿行业：煤浆、岩浆、泥浆、砂浆、润滑油等
纺织行业：染料化学品、树脂、胶等
电子行业：溶剂、电镀液、清洗液、硝酸、废酸、抛光液
其他场合：油轮驳船清仓、固液分离设备前级送压装置

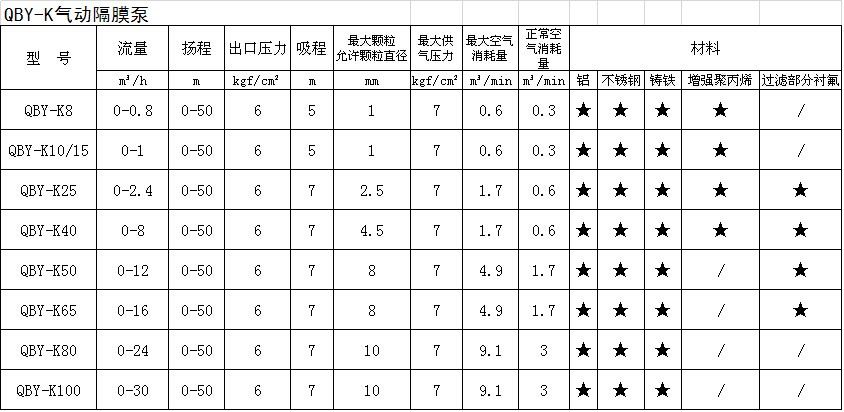

五、工作条件

六、型号说明

QBY型泵型号通常包含系列代号、口径等信息：

示例：QBY-K40

QBY-K 气动隔膜泵系列代号
40 进出口直径（毫米）

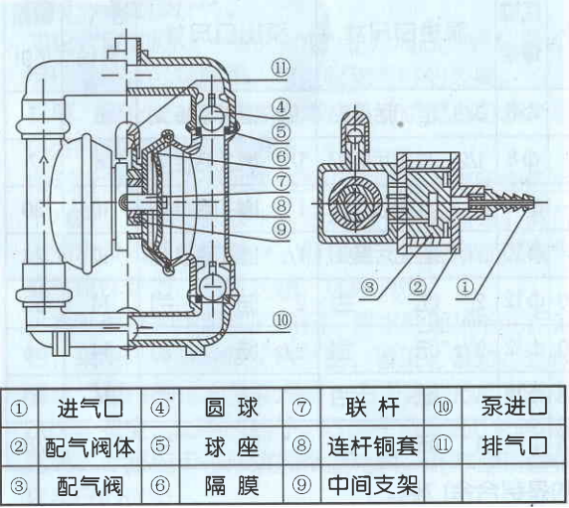

七、结构组成

QBY型气动隔膜泵主要由以下零部件构成：

隔膜：两块有弹性的隔膜，由中心连杆连结成一体，是泵的核心工作部件
配气阀：自动切换压缩空气进入方向，驱动隔膜往复运动
工作腔：两个对称的工作腔，交替进行吸液和排液
单向球阀：每个工作腔设置有两个单向球阀，控制液体进出方向
进气接头：连接压缩空气源
泵体：过流部件，材质可选铝合金、铸铁、不锈钢、工程塑料
连杆：连接两块隔膜，传递运动

八、安装与使用注意事项

安装前准备：

1. 检查泵和管路有无损伤，紧固件是否紧固

2. 确认压缩空气源压力符合泵的要求（0.1至0.7兆帕）

3. 确认介质温度、腐蚀性等特性与泵的材质匹配

安装要求：

1. 泵应安装在平稳的基础上，进出口管路连接应牢固

2. 进气管路应安装调压阀和油雾器，保证压缩空气洁净润滑

3. 可根据需要选择法兰或螺纹连接方式

4. 泵可垂直或水平安装，使用较为灵活

运行与维护：

1. 开停只需简单地打开和关闭气体阀门

2. 可通过调节进气压力或出口节流阀实现流量调节

3. 隔膜和球阀为易损件，磨损后应及时更换

4. 长期停用时，应清洗泵内介质，防止隔膜粘连

5. 输送易结晶介质后，应用清水冲洗泵腔

九、产品标准

QBY型气动隔膜泵按照相关行业通用技术条件设计制造。

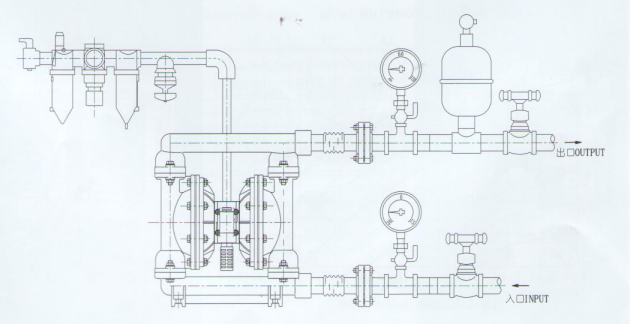

系统连接示意图

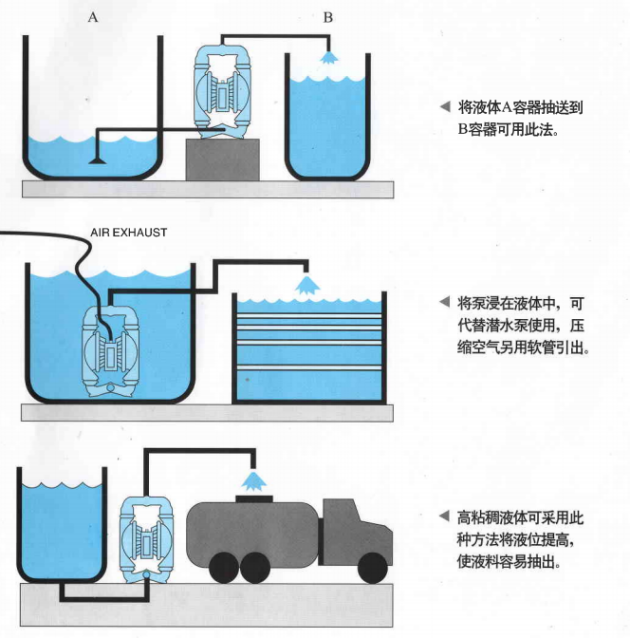

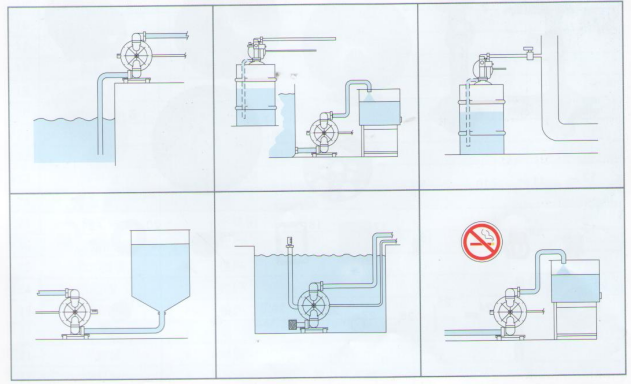

安装方式

使用注意事项

1、本泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进C ]处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止，以免造成下次开泵困难。
4、更换隔膜时，须将泵内腔连杆、铜套清洗干净，且不要损坏白色四氟密封圈，按原样装好,即可使用。
