一、产品概述

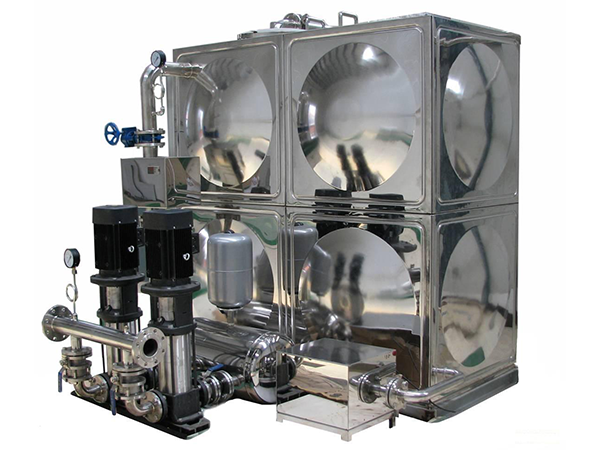

箱式无负压变频供水设备是一种集不锈钢水箱、无负压稳流罐、变频水泵机组、智能控制系统于一体的叠压供水设备。该设备在充分利用市政管网原有压力的基础上，通过水箱储水调节能力，解决市政管网水量不足或供水不稳定的问题，同时具备无负压保护功能，确保不对市政管网产生负压影响。

本产品采用全密闭结构，水箱与稳流罐均配备空气净化过滤装置，有效防止二次污染。设备根据用水量变化自动调节水泵转速，实现恒压供水，是市政管网供水能力有限但用水需求较大的场所的理想选择。广泛应用于高层建筑、住宅小区、商业综合体、学校医院等二次供水系统。

二、主要特点

水箱与稳流罐双配置

设备同时配置不锈钢水箱和稳流罐，水箱储水调节能力强，可有效解决市政管网水量不足或供水不稳定的问题。稳流罐与水箱配合使用，保证设备在市政管网供水充足时直接叠压供水，在供水不足时由水箱补充供水。

无负压保护功能

设备配备稳流罐和真空抑制器，可实时监测市政管网压力。当市政管网压力下降时，自动调节设备运行状态，确保不对市政管网产生负压影响，保障周边用户正常用水。

全密闭无污染结构

水箱和稳流罐采用全密闭结构，配备空气净化过滤装置，水与空气有效隔离，避免了传统水池水箱存在的二次污染问题，保证供水水质卫生安全。

变频恒压控制

配备智能变频控制系统，采用PID控制算法，根据用水量变化自动调节水泵转速，实现恒压供水。用水量变化时设备自动调节运行频率，使水泵始终运行在高效区，具有较好的节能效果。

智能多泵联动

对于多泵配置系统，各泵之间通过智能控制实现联动运行，可根据用水量变化自动加减泵，使所有运行泵效率平均分摊，每台泵均运行在高效区。当某台泵出现故障时，系统可自动启动备用泵，保障供水连续性。

水箱自动清洗功能

可选配水箱自动清洗装置，定期对水箱进行自动清洗消毒，保障水箱内水质卫生。清洗过程自动完成，无需人工进入水箱操作。

小流量保压功能

在夜间或用水低谷期，当用水量极小时，系统可自动切换至小流量保压模式，由气压罐维持管网压力，水泵停止运行或低频运行，可有效降低能耗。

保护功能齐全

具备缺水停机保护、过流保护、过载保护、过压保护、缺相保护、无水自动停机、来水自动启动等多种保护功能。故障发生时自动报警并显示故障原因，便于排查处理。

安装维护方便

设备结构紧凑，占地面积小，水箱与泵组一体化设计，可根据现场条件灵活布置，适用于空间受限的安装场所。

三、型号变体

箱式无负压变频供水设备根据用途和配置不同，有以下类型：

标准箱式无负压设备 配置不锈钢水箱和稳流罐，适用于常规二次供水

智能箱式无负压设备 配备远程监控和自动清洗功能，适用于智慧水务建设

大容积箱式无负压设备 配置较大容积水箱，适用于市政管网严重不足的场合

小型箱式无负压设备 适用于别墅、小型住宅楼等小流量场合

四、应用领域

箱式无负压变频供水设备广泛应用于以下领域：

住宅建筑：高层住宅小区、别墅、公寓二次供水

商业建筑：商场、写字楼、酒店、综合体的生活供水

公共设施：学校、医院、体育馆、车站、机场的供水系统

老旧小区改造：老旧小区供水设施改造、管网末端增压

工业园区：工厂生产用水、工业循环冷却水系统

五、工作条件

流量范围 5至1000立方米每小时

扬程范围 10至250米

水箱容积 5至50立方米（根据流量和供水可靠性要求确定）

稳流罐容积 0.5至3立方米

压力范围 0.5至2.5兆帕（可根据需要设计）

环境温度 不超过40℃

介质温度 不超过80℃

控制方式 变频恒压控制，可配置远程监控

供电电源 380V三相交流电

六、型号说明

箱式无负压变频供水设备通常根据流量、扬程、水箱容积、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：XWFY-200-80-20-3

XWFY 箱式无负压供水设备

200 设计流量（立方米每小时）

80 设计扬程（米）

20 水箱容积（立方米）

3 水泵台数（台）

七、结构组成

箱式无负压变频供水设备主要由以下零部件构成：

不锈钢水箱：304不锈钢材质，全密闭结构，配空气净化过滤装置

稳流罐：不锈钢材质，储存水量，消除负压

真空抑制器：实时监测并调节罐内压力，防止负压产生

变频水泵机组：立式多级离心泵，根据流量扬程选型

智能控制柜：PLC控制，触摸屏人机界面，变频器

压力传感器：监测出水压力，实现恒压控制

管路系统：不锈钢管路，含进水闸阀、止回阀、软接头、压力表

气压罐：小流量保压，维持管网压力

流量计：可选配，监测瞬时流量和累计流量

水箱自动清洗装置：可选配，定期自动清洗水箱

远程监控模块：可选配，实现手机APP远程监控

八、安装与使用注意事项

安装前准备：

确认市政管网供水压力、流量满足设备运行要求

根据场地条件进行基础施工，保证基础平整、水平

预留电源接口，确认电源容量符合要求

确认进出水管路接口位置

安装要求：

设备应水平安装，基础应牢固

水箱应放置在平整坚固的基础上

进水管路应直接与市政管网连接，避免过多弯道

出水管路应密封可靠，避免泄漏

电源线接线应符合电气规范，接地可靠

控制柜应安装在干燥通风处，避免阳光直射

调试与运行：

检查各部件安装是否牢固，管路连接是否密封

确认市政管网供水正常，打开进水阀门

向水箱注水，检查水箱密封情况

设置控制参数，进行自动运行调试

检查压力控制是否准确，水泵启停是否正常

测试无负压保护功能是否正常

测试水箱供水与稳流罐供水切换功能

维护与保养：

定期检查水泵运行状态，及时处理异常

定期检查压力传感器，确保测量准确

定期检查水箱和稳流罐有无渗漏

定期检查空气净化过滤装置，及时清洗或更换

定期检查控制柜电气元件，确保接触良好

定期检查真空抑制器，确保动作灵敏

水箱应定期清洗消毒，可配置自动清洗装置

长期停用时，应排净设备内余水，防止冻裂

九、产品标准

箱式无负压变频供水设备按照以下标准设计制造：

CJ/T 254《管网叠压供水设备》

CJ/T 302《箱式无负压供水设备》

GB/T 50015《建筑给水排水设计规范》

相关行业通用技术条件
