一、产品概述

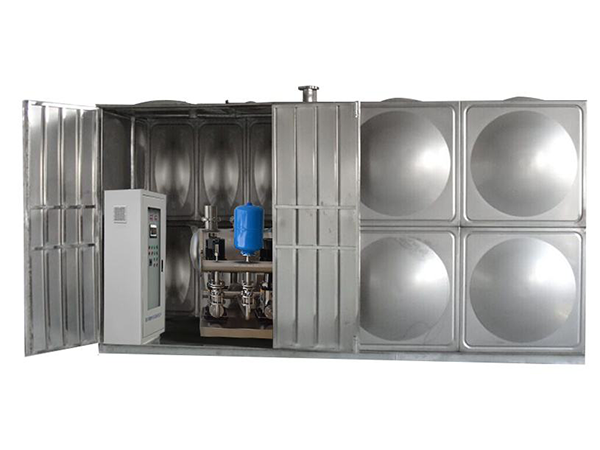

箱式一体化智能变频供水设备是一种集不锈钢水箱、变频水泵机组、智能控制系统、安防监控系统、环境调控系统于一体的智慧集成供水设备。该设备采用工厂预制、整体交付的方式，将供水系统所需的所有组件集成在一个箱体内，深度融合物联网、云计算、大数据等现代信息技术，现场只需进行基础施工、进出水管路连接和电源接入即可投入使用。

本产品是传统供水设备的智慧化升级方案，具有占地面积小、安装周期短、运行可靠、智能管理、无人值守等优点。广泛应用于高层建筑、住宅小区、商业综合体、学校医院等场所的二次供水系统，是智慧水务建设的重要组成部分。

二、主要特点

工厂预制集成

设备箱体、水箱、水泵、管路、阀门、控制系统、安防系统等全部在工厂内预装完成，经过严格的测试检验，质量可控。现场仅需基础施工、吊装就位、管路连接和电源接线，施工周期较短，一般仅需数天即可完成。

一体化箱体结构

箱体采用高强度钢板焊接而成，表面经静电喷涂处理，具有良好的耐腐蚀性能和结构强度。箱体内部分隔为水箱区、设备区、控制区，结构布局合理，占地面积小。防护等级可达IP54，可适应户外各种气候条件。

不锈钢水箱配置

内置不锈钢水箱，采用304不锈钢材质，全密闭结构，配备空气净化过滤装置，有效防止二次污染。水箱容积可根据用户需求定制，满足不同用水量要求。

智能变频控制

配备高性能PLC控制器，采用先进的控制算法，根据用水量变化自动调节水泵转速，实现恒压供水。控制系统可根据用水量变化自动加减泵，使所有运行泵均运行在高效区，具有较好的节能效果。

物联网远程监控

内置物联网通讯模块，支持4G、5G、以太网等多种通讯方式，可将设备运行数据实时上传至云平台。用户可通过电脑、手机APP、微信小程序等终端随时随地查看设备运行状态、压力、流量、电流、电压、能耗等参数，实现远程监控和管理。

智能安防系统

配备门禁系统、视频监控系统、红外探测系统等多重安防设备。非授权人员进入时自动报警并推送信息至管理人员手机，视频监控可实时查看设备内外情况，保障设备安全运行。

环境智能调控

内置温湿度传感器、漏水检测传感器、烟雾传感器等环境监测设备，自动监测箱体内部环境状态。当温度过高时自动启动排风散热，温度过低时自动启动加热保温，出现漏水或烟雾时自动报警并采取相应措施。

水质实时监测

可选配水质在线监测模块，实时监测余氯、浊度、pH值、温度等水质指标。数据实时上传云平台，水质异常时自动报警，保障供水安全。

能耗智能管理

内置能耗监测模块，实时监测设备运行能耗，自动统计单位水量电耗、峰谷用电等数据。可生成能耗报表，为节能管理提供数据支持。

故障预警诊断

系统具备完善的故障自诊断功能，可对水泵、变频器、传感器等设备进行实时监测。当检测到异常时自动预警，并提供故障原因分析和处理建议，便于快速排除故障。

无人值守运行

依托完善的智能控制系统和远程监控平台，设备可实现全自动无人值守运行。管理人员无需现场值守，通过手机或电脑即可完成日常监控和管理，大幅降低人力成本。

三、型号变体

箱式一体化智能变频供水设备根据用途和配置不同，有以下类型：

生活供水型 适用于住宅、商业、公共建筑的生活供水

消防稳压型 适用于消防系统稳压、消防水池补水

暖通循环型 适用于中央空调系统、采暖系统的循环增压

工业供水型 适用于工厂生产用水、工业循环冷却水系统

四、应用领域

箱式一体化智能变频供水设备广泛应用于以下领域：

住宅建筑：高层住宅小区、别墅、公寓二次供水

商业建筑：商场、写字楼、酒店、综合体的生活供水

公共设施：学校、医院、体育馆、车站、机场的供水系统

老旧小区改造：老旧小区供水设施智慧化改造

智慧水务：城市供水系统智慧化升级、水务信息化建设

工业园区：工厂生产用水、工业循环冷却水系统

五、工作条件

流量范围 5至1000立方米每小时

扬程范围 10至250米

水箱容积 2至50立方米（根据流量和供水可靠性要求确定）

环境温度 不超过40℃

介质温度 不超过80℃

箱体防护等级 IP54（户外防雨防尘）

控制方式 变频恒压控制，物联网远程监控

通讯方式 4G、5G、以太网、无线数传

供电电源 380V三相交流电

六、型号说明

箱式一体化智能变频供水设备通常根据流量、扬程、水箱容积、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：ZNG-200-80-20-3

ZNG 智能供水设备

200 设计流量（立方米每小时）

80 设计扬程（米）

20 水箱容积（立方米）

3 水泵台数（台）

七、结构组成

箱式一体化智能变频供水设备主要由以下零部件构成：

箱体：钢板焊接结构，表面静电喷涂，防护等级IP54

不锈钢水箱：304不锈钢材质，全密闭结构，配空气净化过滤装置

变频水泵机组：立式多级离心泵或管道泵，根据流量扬程选型

智能控制柜：PLC控制器，触摸屏人机界面，变频器，物联网模块

压力传感器：监测出水压力，实现恒压控制

管路系统：不锈钢管路，含进水闸阀、止回阀、软接头、压力表

气压罐：小流量保压，维持管网压力

安防系统：门禁、监控摄像头、红外探测器、声光报警器

环境监控：温湿度传感器、漏水传感器、烟雾传感器、排风扇、加热器

水质监测：余氯仪、浊度仪、pH计等（可选）

能耗监测：智能电表、能耗采集模块

云平台：数据存储、远程监控、报表分析、报警推送、运维管理

移动终端：手机APP、微信小程序，实时查看运行状态

八、安装与使用注意事项

安装前准备：

根据场地条件进行基础施工，保证基础平整、水平，强度符合要求

预留电源接口，确认电源容量符合要求

确认进出水管路接口位置

确认市政管网供水压力、流量满足设备运行要求

确保4G、5G信号覆盖良好，便于远程通讯

安装要求：

设备吊装时应使用专用吊具，避免损坏箱体

设备应水平安放于基础上，地脚螺栓应紧固

进出水管路连接应密封可靠，避免泄漏

电源线接线应符合电气规范，接地可靠

物联网天线应引出箱体，保证信号良好

调试与运行：

检查各部件安装是否牢固，管路连接是否密封

确认市政管网供水正常，打开进水阀门

向水箱注水，检查水箱密封情况

设置控制参数，进行自动运行调试

配置物联网通讯参数，确认数据上传正常

测试安防系统，确认报警推送正常

检查压力控制是否准确，水泵启停是否正常

维护与保养：

定期通过云平台查看设备运行数据，分析运行状态

定期检查水泵运行状态，及时处理异常

定期检查压力传感器，确保测量准确

定期检查水箱有无渗漏，定期清洗消毒

定期检查空气净化过滤装置，及时清洗或更换

定期检查安防设备，确保正常工作

定期检查控制柜电气元件，确保接触良好

长期停用时，应排净设备内余水，防止冻裂

九、产品标准

箱式一体化智能变频供水设备按照以下标准设计制造：

CJ/T 254《管网叠压供水设备》

CJ/T 302《箱式无负压供水设备》

GB/T 50015《建筑给水排水设计规范》

GB/T 20299《建筑及居住区数字化技术应用》

相关行业通用技术条件
