一、产品概述

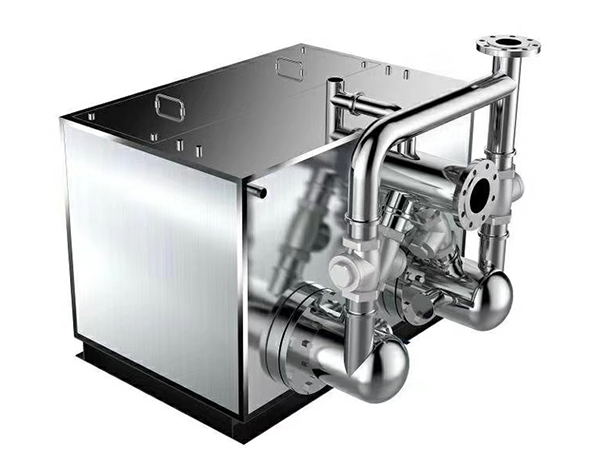

不锈钢一体化污水提升设备是一种将污水收集箱、污水泵、智能控制系统、管路阀门集成于一体的密闭式污水提升装置。该设备采用优质不锈钢（SUS304或316L）材质制造箱体及管路，内部集成高效污水泵、液位传感器、止回阀等部件，在工厂内完成整体组装，现场只需进行进出水管道连接和电源接入即可投入使用。

本产品是传统集水坑加潜水泵排水方案的理想替代产品，彻底解决了传统排污方式存在的异味散发、杂质沉积、水泵堵塞、清理不便等问题。广泛应用于地下室卫生间、厨房排水、商业建筑、别墅住宅、人防工程等无法通过重力直接排放到市政管网的场所。

二、主要特点

1. 不锈钢材质箱体
   箱体及管路采用优质SUS304或316L不锈钢材质制造，具有较好的耐腐蚀性能和结构强度。不锈钢表面光滑，不易附着污物，便于清洗，符合卫生要求，适用于医院、食品厂等对卫生标准要求较高的场所。

2. 全密闭结构设计
   设备采用全密闭式箱体结构，可有效防止异味外泄，保持环境空气清新。箱体自带检修口，配置加长耦合装置，易于安装和检修。

3. 工厂预制集成
   箱体、水泵、管路、阀门、控制系统等全部在工厂内预装完成，经过严格的测试检验，质量可控。现场仅需进出水管路连接和电源接线，安装方便快捷，大幅减少现场施工时间和人力成本。

4. 智能自动控制
   配备智能控制系统，采用液位传感器实时监测箱体内液位变化，自动控制水泵启停。当液位达到设定启动水位时自动启动排水，排至设定停止水位时自动停止，实现无人值守自动运行。控制系统具备手动/自动切换功能，方便调试和维护。

5. 高效切割泵配置
   内置高效潜水切割泵，叶轮配备硬质合金刀头切割磨碎装置，可将污水中的长纤维、杂物等切碎后顺畅排出，具有较好的防堵塞性能。双泵配置可自动交替运行，互为备用，保障排水连续性。

6. 反冲洗功能
   部分型号配备反冲洗装置，利用水泵排水压力自动冲洗箱体内壁和滤网，可有效减少箱体内沉积物，延长清掏周期，降低维护成本。

7. 安装灵活便捷
   设备体积小巧，可根据现场条件灵活安装，无需开挖地埋，无需建造集水坑。可安装于地面、墙面或嵌入式安装，适用于空间受限的场所。

8. 多重保护功能
   控制系统具备过载保护、缺相保护、短路保护、过热保护、水泵防锈磁保护等多种保护功能。当水泵运行异常时自动切断电源并报警，保障设备安全运行。

三、型号变体

不锈钢一体化污水提升设备根据用途和配置不同，有以下类型：

单泵型 适用于间断排水场所，配置一台污水泵
双泵型 适用于持续排水或对可靠性要求较高的场所，一用一备配置
带切割装置型 适用于含长纤维杂物的污水，泵体配备切割装置
带反冲洗型 配备自动反冲洗系统，减少维护频率
大流量型 适用于酒店、商场、餐饮等排水量较大的场所

四、应用领域

不锈钢一体化污水提升设备广泛应用于以下领域：

住宅建筑：别墅地下室卫生间、住宅底层卫生间、地下室洗衣房、地下厨房
商业建筑：商场地下室卫生间、餐饮厨房排水、美容美发店排水、洗浴中心
公共设施：学校、医院、办公楼地下卫生间、地铁站卫生间、机场卫生间
人防工程：人防地下室卫生间、地下通道卫生间、地下停车场排水
工业领域：化工、电镀、食品加工等工业废水排放
改造工程：老旧小区卫生间改造、增加卫生间的改造项目

五、工作条件

流量范围 1至100立方米每小时（常规型号）
扬程范围 5至30米
箱体容积 100至1000升（根据型号确定）
介质温度 不超过40℃（瞬时温度不高于60℃）
介质酸碱度 pH值4至10
箱体材质 SUS304或316L不锈钢
泵体材质 铸铁或304不锈钢
控制方式 液位自动控制，可选配远程监控
防护等级 IP68（水泵），IP54（控制箱）
供电电源 220V单相交流电或380V三相交流电

六、型号说明

不锈钢一体化污水提升设备通常根据流量、扬程、箱体容积、水泵配置等进行定制，无统一型号格式，可根据用户需求设计选型：

示例：SZWP/15-20-2.2-S

SZWP 不锈钢污水提升设备
15 设计流量（立方米每小时）
20 设计扬程（米）
2.2 水泵功率（千瓦）
S 单泵型（D表示双泵型）

七、结构组成

不锈钢一体化污水提升设备主要由以下零部件构成：

箱体：SUS304或316L不锈钢材质，全密闭结构，设检修口
污水泵：潜水切割泵，单泵或双泵配置，自动耦合安装
液位传感器：压力式或浮子式，实时监测液位
控制系统：智能控制箱，具备手动/自动切换、故障报警功能
止回阀：不锈钢材质，防止排水倒流
管路系统：不锈钢进水管、出水管、通气管
反冲洗装置：可选配，自动清洗箱体
进水接口：可连接马桶、洗手盆、淋浴房、地漏等洁具
通气管接口：连接室外或排风系统

八、安装与使用注意事项

安装前准备：

1. 确认设备安装位置，确保水平、平整

2. 确定进水管、出水管、通气管的走向和接口位置

3. 确认电源容量符合要求，预留电源接口

安装要求：

1. 设备应水平安装，箱体底部应与地面接触良好

2. 进水管应保持适当坡度，确保污水顺利流入箱体

3. 出水管应尽可能垂直向上，避免过多弯道

4. 通气管应接通至室外或排风系统，保持通气顺畅

5. 电源线接线应符合电气规范，接地可靠

调试与运行：

1. 检查各部件安装是否牢固，管路连接是否密封

2. 向箱体内注入清水，检查液位传感器动作是否正常

3. 手动启动水泵，检查转向是否正确

4. 设置控制参数，进行自动运行调试

5. 检查液位控制是否准确，水泵启停是否正常

维护与保养：

1. 定期检查箱体有无渗漏现象

2. 定期检查水泵运行状态，及时处理异常

3. 定期清理箱体内沉积物，通过检修口进行清理

4. 定期检查液位传感器，确保测量准确

5. 定期检查电气连接，确保接触良好

6. 长期停用时，应排净箱内余水

九、产品标准

不锈钢一体化污水提升设备按照以下标准设计制造：

GB 50015《建筑给水排水设计规范》
CJ/T 380《污水提升装置技术条件》
GB/T 30243《污水提升装置》
