一、产品概述

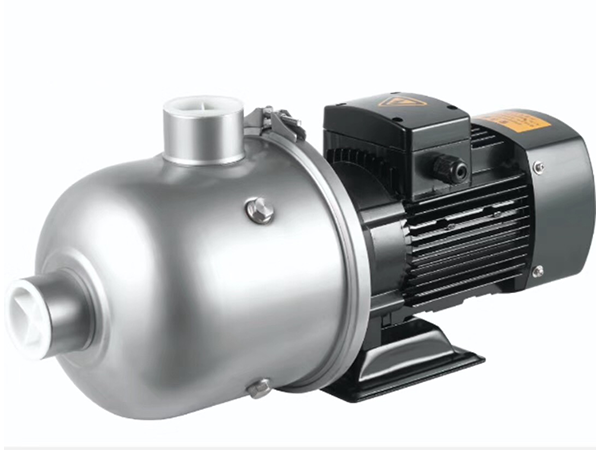

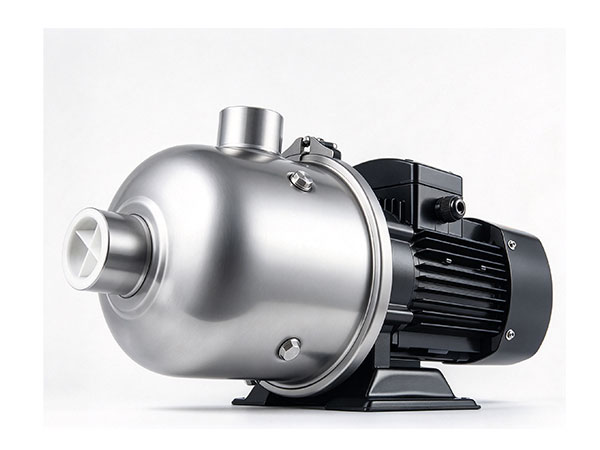

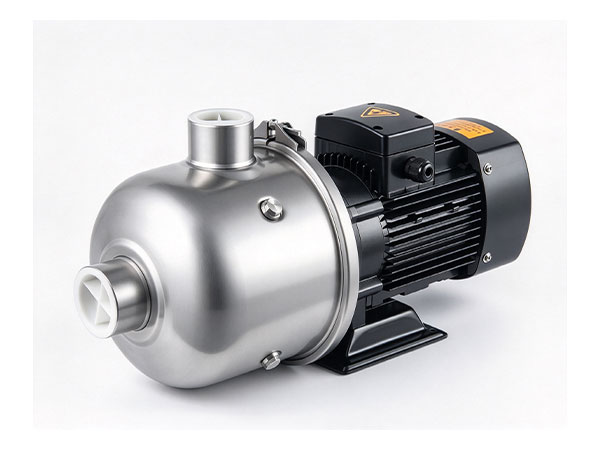

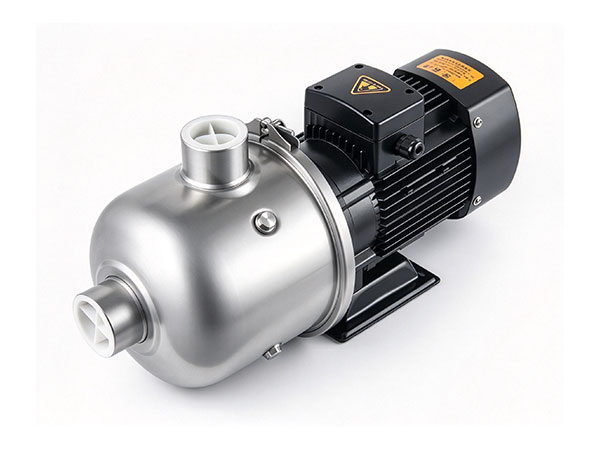

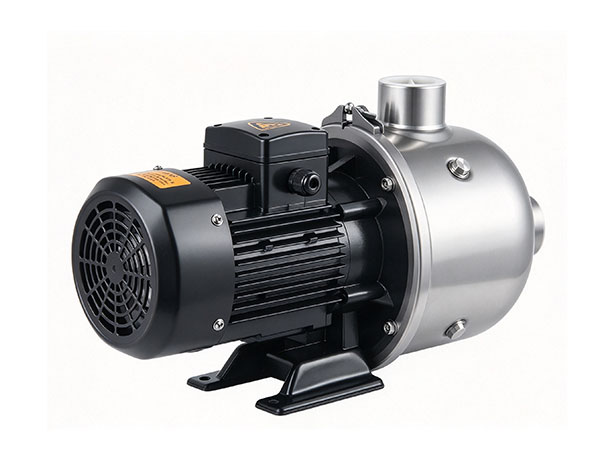

CHL型卧式多级离心泵是一种非自吸式轻型多级离心泵，采用卧式加长轴电机设计，轴向吸入、径向排出。该系列泵的过流部件均采用优质不锈钢板冲压焊接制成，具有结构紧凑、体积小、重量轻的特点。

本产品适用于输送稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体，可输送矿泉水、软化水、纯水、清油及其他轻化工介质。根据不同使用温度，分为常温型（-15℃至+70℃）和热水型（-15℃至+110℃），可满足多种工况需求。

CHL系列泵因其优异的耐腐蚀性能和紧凑结构，广泛应用于工业清洗、供水和增压、空调系统及水处理等领域。

二、主要特点

1. 不锈钢过流部件
   泵体、叶轮、导叶等过流部件均采用304或316不锈钢板冲压焊接制成，流道光滑，有助于提高水力效率，同时具有良好的耐轻度腐蚀性能。

2. 卧式加长轴电机设计
   泵与电机采用卧式加长轴直联结构，电机轴直接驱动叶轮，无需联轴器。紧凑式结构使泵的轴向尺寸较短，占地面积小。

3. 多级叶轮结构
   采用多级叶轮串联设计，通过多个叶轮依次对液体做功，逐级增加压力，可在流量相对稳定的条件下达到较高扬程。叶轮级数可根据扬程需求进行选择。

4. 运行平稳噪音低
   电机为全封闭、风冷式二极电机，防护等级IP55，绝缘等级F。泵运转平稳，运行噪音相对较低。

5. 免修机械密封
   采用免修机械密封，结构可靠，有助于减少泄漏，延长维护周期。机械密封润滑应清洁无固体颗粒，避免在干磨情况下工作。

6. 适用范围广
   泵可适用于pH值4至9的弱酸至弱碱性介质，当输送液体的密度或粘度大于水时，可配用大功率电机以满足使用需求。

三、型号说明

CHL型泵型号通常包含系列代号、流量、级数等信息：

示例：CHL4-30

CHL 轻型卧式多级离心泵
4 额定流量（立方米每小时）
30 级数×10（表示3级）

其他型号示例：
CHL2-20：流量2立方米每小时，2级
CHL8-30：流量8立方米每小时，3级
CHL16-40：流量16立方米每小时，4级

注：CHLK表示不锈钢空调专用泵，CHLF表示带有快速接口的泵型。

四、应用领域

CHL型卧式多级离心泵广泛应用于以下领域：

工业清洗：清洗设备配套、高压清洗系统、零件清洗
空调系统：小型中央空调循环、冷却系统、空调机组配套
供水增压：家庭型中央空调循环、别墅自来水增压、生活供水
水处理：水的净化、超滤系统、反渗透系统
水产养殖：养殖水循环、增氧系统
其他领域：施肥/计量系统、环境应用、轻油循环

五、工作条件

流量范围 0.5至28立方米每小时
扬程范围 6至60米
介质温度 常温型-15℃至+70℃；热水型-15℃至+110℃
环境温度 不超过40℃
最大运作压力 1.0兆帕
介质酸碱性 pH值4至9
转速 2900转每分
防护等级 IP55
绝缘等级 F
电机电压 单相220-240V，三相220-240V/380-415V
介质要求 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体

六、结构组成

CHL型泵主要由以下零部件构成：

泵体：进出水段、连接管、压板等，采用不锈钢材质
叶轮：多级叶轮串联，采用不锈钢板冲压焊接
导叶：引导液体流向，提高水力效率
泵轴：不锈钢材质，与电机加长轴直联
机械密封：免修式机械密封，结构可靠
电机：全封闭风冷式二极电机，铝壳，防护等级IP55
底座：铸铁底座，支撑整机

七、安装与使用注意事项

安装前准备：

1. 安装时管路重量不应承受在泵上，否则易损坏水泵

2. 进水管路必须高度密封，不能漏水、漏气

3. 泵进口管路不应有过多弯道，以保证吸入顺畅

4. 在泵进口前面建议安装过滤器，以防杂质进入泵内

起动前准备：

1. 用手盘动联轴器，叶轮应无卡磨现象，转动灵活

2. 打开排气阀使液体充满整个泵腔，然后关闭排气嘴

3. 如输送热液体时，起动前应预热

4. 起动前应盘动泵几圈，使润滑液进入机械密封端面，以免突然起动造成密封环损坏

起动与运行：

1. 全开进口阀门，关闭出口管路阀门

2. 接通电源，当泵达到正常转速后，再逐渐打开出口管路上的阀门，调节到所需工况

3. 注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量可控制在较低范围

4. 定时检查泵运行中电机电流值，尽量使泵在设计工况范围内运行

停车：

1. 逐渐关闭出口管路阀门，切断电源

2. 关闭进口阀门

3. 如环境温度低于0℃，应将泵内液体放尽，以免冻裂水泵

4. 如长期停用，应将泵拆卸清洗，妥善保管

八、维护与保养

1. 运行中维护：进水管路必须密封良好，避免泵在汽蚀状态下长期运行；定时检查电机电流值，不得超过额定电流。

2. 轴承维护：泵每运行500小时应对轴承进行加油，保证轴承润滑良好。

3. 机械密封维护：机械密封润滑应清洁无固体颗粒，避免在干磨情况下工作。起动前应先盘动泵几圈，以免突然起动造成密封环损坏。

4. 定期检修：泵长期运行后，由于机械磨损，机组噪音及振动可能增大，应停车检查，必要时更换易损零件及轴承。机组大修期一般为一年。

九、产品标准

CHL型卧式多级离心泵按照以下标准设计制造：

ISO9906《回转动力泵 液压性能验收试验》
相关行业通用技术条件
