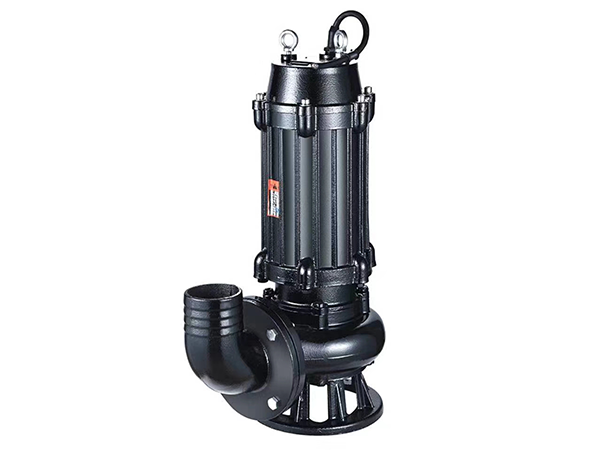

一、产品概述

WQ/JYWQ系列潜水排污泵是电机与水泵同轴一体、潜入液下工作的排污设备。该系列产品采用大流道抗堵塞水力部件设计，具有较好的通过能力。其中JYWQ型自动搅匀潜水排污泵在普通WQ型基础上增设自动搅拌装置，可有效防止污水池底部沉淀物淤积。

本产品广泛应用于市政工程、建筑工程、厂矿企业、医院宾馆等场所的污水排放，以及农村沼气池清淤、河塘清淤等作业。根据国家标准图集01S305《小型潜水排污泵选用及安装》进行设计和选用，是传统排污泵的升级换代产品。

二、主要特点

1. 大流道抗堵塞叶轮设计

采用独特的单叶片或双叶片流道式叶轮结构，叶轮流道较宽，具有较强的通过能力，能有效通过一定大小的纤维物质及固体颗粒。

2. 自动搅拌装置（JYWQ型）

JYWQ系列配备自动搅拌装置，该装置随电机轴旋转，产生较强的搅拌力，将污水池内的沉积物搅拌成悬浮物后吸入叶轮排出，一次性完成排水、清淤、除淤，可有效减少池内沉积。

3. 双端面机械密封

机械密封采用双道串联密封结构，材质为硬质耐腐碳化钨，具有良好的耐磨性和耐腐蚀性，可使泵安全连续运行较长时间。

4. 潜入式安装

泵为立式潜入式结构，工作时整体浸没在液体中，无需灌水即可启动。可采用移动式软管安装或固定式自耦安装，安装维护较为方便。

5. 智能保护功能

油室内设有油水探头，当机械密封损坏导致水进入油室时，探头发出信号由控制系统对水泵实施保护。可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行保护。

6. 多种安装方式

可采用移动式软管连接安装（适用于电机功率7.5kW以下、管径100mm以下）或固定式自耦安装。双导轨自动耦合安装系统方便泵的安装和维修，人不必进入污水坑操作。

7. 节能效果较好

配套电机合理，效率较高，与传统排污泵相比具有较好的节能效果。大功率泵采用外循环冷却系统，可在低水位运转，减少电机起动频率。

8. 结构紧凑移动方便

泵结构紧凑、体积小、重量较轻，移动方便。无需建造泵房，潜入水中即可工作，可减少工程造价。

三、型号变体

WQ/JYWQ系列潜水排污泵根据功能和配置不同，有以下类型：

WQ型 普通无堵塞潜水排污泵，适用于一般污水排放

JYWQ型 自动搅匀潜水排污泵，配备搅拌装置，防止池底沉积

JPWQ型 带内循环冷却系统的自动搅匀排污泵，可在低水位运行

WQK型 带切割装置潜水排污泵，可将长纤维、塑料等杂物切碎后排出

四、应用领域

WQ/JYWQ系列潜水排污泵广泛应用于以下领域：

市政工程：城市污水处理厂排水系统、住宅区污水排污站、市政管网提升

建筑工程：建筑工地排水、地下室积水排放、人防工程排水

公共设施：医院、宾馆、酒店、商场的污水排放

工业领域：工厂、矿山、电厂的废水排放

农业领域：农村沼气池清淤、农田灌溉、河塘清淤

其他场合：自来水厂给水装置、勘探矿山配套

五、工作条件

流量范围 3至800立方米每小时

扬程范围 7至80米

电机功率 0.75至160千瓦

介质温度 不超过40℃（最高可达60℃）

介质酸碱度 pH值4至10

通过颗粒 可通过直径约15至110毫米的固体颗粒

纤维长度 可通过约5倍泵口径长度的纤维物质

转速 980至2900转每分

防护等级 IP68（潜水电机）

供电电源 380V三相交流电

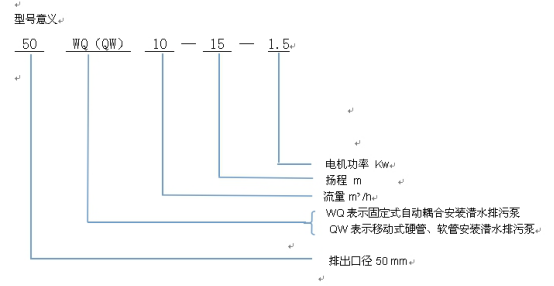

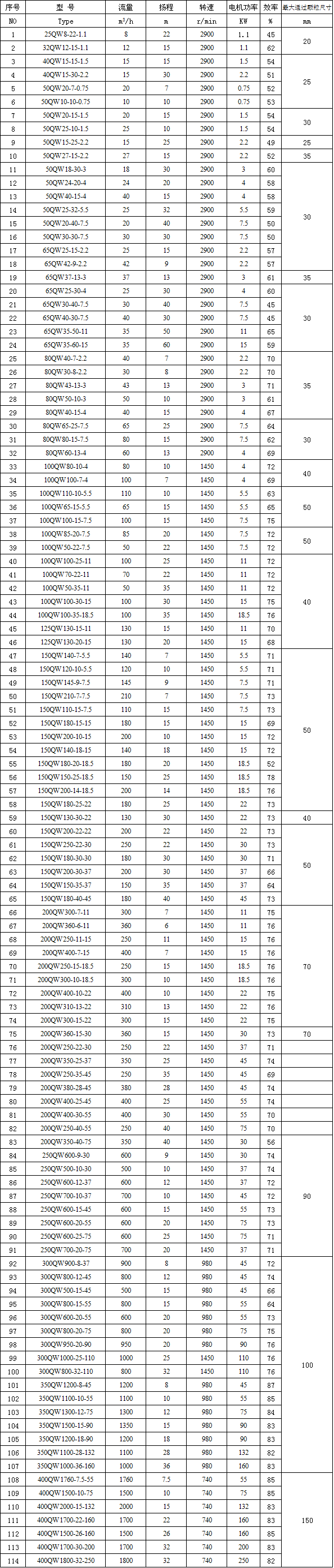

六、型号说明

WQ/JYWQ系列泵型号通常包含系列代号、口径、流量、扬程、功率等信息：

示例：100JYWQ100-15-7.5

100 泵排出口公称直径（毫米）

JY 带自动搅匀装置

WQ 潜水排污泵

100 额定流量（立方米每小时）

15 额定扬程（米）

7.5 配用电机额定功率（千瓦）

示例：80WQ40-15-4

80 泵出口直径（毫米）

WQ 潜水排污泵

40 额定流量（立方米每小时）

15 额定扬程（米）

4 配用电机功率（千瓦）

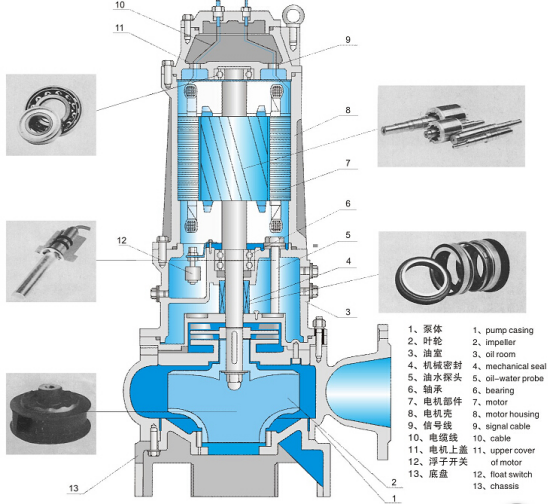

七、结构组成

WQ/JYWQ系列潜水排污泵主要由以下零部件构成：

电机：全封闭潜水电机，位于泵的上部，防护等级IP68

泵体：过流部件，大流道抗堵塞设计

叶轮：单叶片或双叶片流道式结构

搅拌装置（JYWQ型）：位于泵底部，随电机轴旋转

机械密封：双端面硬质合金密封，位于电机与泵体之间

油室：储存润滑油，内置油水探头

轴承：采用优质轴承

电缆：专用防水电缆

自动耦合装置：可选配件，便于安装拆卸

控制柜：可选配件，实现自动控制和保护

八、安装与使用注意事项

安装前准备：

1. 检查泵和电机有无损伤，用500伏兆欧表检查电机绝缘电阻，不应低于50兆欧

2. 检查电缆有无破损，电缆线头连接应牢固可靠

3. 检查叶轮转动是否灵活，有无卡阻现象

4. 拨动叶轮转动，确保泵的同轴度和轴未出现卡死现象

安装要求：

1. 泵应垂直起吊，不允许横放着地，更不能陷入污泥中

2. 采用自耦安装时，耦合底座应固定牢固，导轨安装应垂直

3. 泵应浸入液面以下适当深度，禁止将电缆作为安装起吊绳使用

4. 单台泵重量大于80公斤时，应在检修孔上方预埋吊钩

起动与运行：

1. 检查电机转向，从泵吸入口看应为顺时针方向旋转

2. 观察泵运行声音是否平稳，有无异常振动

3. 检查出水是否正常

4. 定时检查电机电流值，不得超过额定电流

维护与保养：

1. 泵在规定介质条件下正常运行半年后，应检查油室密封状况

2. 定期检查机械密封磨损情况，磨损严重时应及时更换

3. 长期不用时应直立放置，以防转子弯曲变形

4. 冬季停用时，应检查水泵是否冻住，防止叶轮结冰

九、产品标准

WQ/JYWQ系列潜水排污泵按照以下标准设计制造：

GB/T 24674《污水污物潜水电泵》

01S305《小型潜水排污泵选用及安装》

相关行业通用技术条件

安装说明

潜水排污泵的吊环上系上链索，供起吊与放下之用。安装方式有三种（可参见前面安装图）

1、 WQ型潜水排污泵自动耦合式安装：

1）、耦合装置的安装：耦合架用螺栓与泵体联结；出水管座固定与坑底；导杆下端套在出水管座的安装孔中，上端安装在导杆架上；最后将导杆架固定于池壁或其他可以安装的支撑上；

2）、泵的安装：起吊水泵，将耦合架上的导向孔对准导杆后缓慢放松吊索，泵沿导杆下滑直至泵体出口与出水管座口自动对准止；泵的自重使泵法兰面与出水管座面紧密贴合。

   3）、导杆架用M16X150I 型膨胀螺栓固定。

2、 QW型潜水排污泵硬管移动式安装：

泵由泵座支撑，垂直出水管，弯管接头与泵连接，泵放入水中，再将水平出水管与垂直出水管连接。吊泵的链索一端连泵的提手另一端固定与坑边上。

3、 QW型潜水排污泵软管移动式安装：

泵由泵座支撑，出水软管（胶管）、胶管弯接头和泵相连接，泵放入水中。吊泵的链索一端连泵的提手另一端固定于坑边上。

使用与维修

   1、   警示：

   1）、 a）泵必须配置可靠的接地。b）、泵运行时，人与其他动物不得进入水池中或触摸泵。c）、对泵进行移动、修理前，应先切断电源。d）、泵进行时不得随意拉车电缆。e）、严禁将电缆线当起吊绳使用或撞击、压延电缆；

   2）、 泵不能在易燃、易爆的介质环境中使用，也不能输送可燃性液体。

  2、  使用注意事项

   1）、 起吊泵应使用与泵连接的链索，起放平缓。泵应立直工作，不能陷入污泥中。

   2）、 吐出管路上应安装流量调节阀，防止泵流量过大导致电机过载。

  3、  使用前的检查

   1）、 仔细检查泵有无变形或损坏，紧固件是否松动或脱落；检查电缆线有无破损、折断、电缆线的入口密封是否完好。发现有不良之处应及时妥善处理。

   2）、 检查电机定子对机壳和相之间的绝缘电阻值，用500V兆欧麦测量，其值一般在环境温度5℃时应大于50MΩ，环境温度30℃时应大于10MΩ。

   3）、检查油室内是否有油。检查螺塞拧紧确保不漏。

   4）、检查泵是否转动灵活（可在安装之前拨动叶轮，注意安全）。泵入水前点动水泵检查转向是否正确。

   注意：检查电源装置是否安全可靠、正常、检查是否已可靠接地！

4、  起动与运行

起动时应关闭出水管路上的流量调节阀，当泵全速运转后再逐渐打开阀门。

   注意：不能长时间在小流量甚至出水阀门关死的情况下长时间运行。

5、  停车

    关闭出水管路上的阀门，然后停车。

6、  定期检查和维修

   1）、 电机相间和定子对机壳的绝缘电阻，要求同上，检查接地可靠；

   2）、 泵间隙直径方向小于密封环与叶轮口环间2mm。否则应更换密封环。

   3）、 正常运行半年后，检查油室中的油状况，如油成乳化状态，应更换N10或N15机械油。油不宜加满须留10%空隙。换油后运行较短时间漏水报警，应检查机械密封和加油螺塞是否密封可靠。

   注意：拆装检查机械密封、电机、油室和何电缆等工作应由专业的维修部或工厂进行。

泵的维护保养

1、电泵应有专人管理与使用，并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。

2、每次使用特别是用于较稠较粘的介质后，应将电泵放入清水中运行数分钟，防止泵内留沉积物，保证电泵的清洁。

3、电泵拆卸、维修后，机壳组件必须经0.2MPa气压试验检验，确保电机和油室密封可靠。
