一、产品概述

YW型液下式排污泵是一种立式单级单吸离心泵，采用液下安装结构，电机位于液面上方，泵体浸没于液体中运行。该系列泵在消化吸收先进技术基础上，结合国内工况使用特点优化研发。产品具备节能、防缠绕、无堵塞等性能优势，可满足多种排污工况使用需求。

本产品适用于输送含有固体颗粒、纤维物质的污水、污物，也可用于抽送清水及带弱腐蚀性介质。泵的液下深度可根据用户需求进行调整，一般可达0.5至5米，特殊要求可达7米。

二、主要特点

1. 无堵塞叶轮设计
   采用独特的单叶片或双叶片流道式叶轮结构，具有较好的过流能力，能有效通过泵口径约5倍的纤维物质及直径为泵口径约50%的固体颗粒。叶轮经动静平衡试验，有助于减少运行时的振动。

2. 液下式安装结构
   泵为立式液下式结构，工作时泵体浸在液体中，无需灌水即可启动，不存在排气抽空问题，启动方便。可根据用户要求选择不同的液下安装深度（0.5至7米），使用较为灵活。

3. 机械密封可靠
   机械密封采用新型硬质耐腐材料（如碳化钨），采用双端面密封结构，使其长期处于油室内运行，密封性能较好，可使泵安全连续运行较长时间。

4. 运行平稳噪音低
   转子经过平衡校验，配合合理的轴承布置，可有效平衡泵的径向及轴向负荷，运行较为平稳，振动较小，噪音较低。

5. 安装维护方便
   泵结构紧凑，体积小，移动方便。采用立式液下安装，无需建造泵房，可减少工程造价。泵有单管安装和双管安装两种方式，支承件有圆盘和方盘可选，适合不同安装需求。

6. 自动控制功能
   可根据需要配备液位自动控制柜，根据液位变化自动控制泵的启动与停止，无需专人看管，使用较为方便。

三、型号变体

YW型液下式排污泵根据适用介质和材质不同，有以下类型：

YW（普通型） 适用于输送无腐蚀性或弱腐蚀性污水，过流部件为铸铁材质
YWP（不锈钢型） 适用于输送带腐蚀性介质，过流部件为304或316不锈钢材质

四、应用领域

YW型液下式排污泵广泛应用于以下领域：

城市污水：城市污水处理厂排水系统、住宅区污水排水站、地铁、地下室、人防系统排水站
工业废水：化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业的废水排放
建筑市政：市政工程、建筑工地稀泥浆排放
公共设施：医院、宾馆、高层建筑污水排放
农业领域：养殖场污水排放、农村农田灌溉
其他场合：自来水厂给水装置、勘探矿山配套、河泥吸送

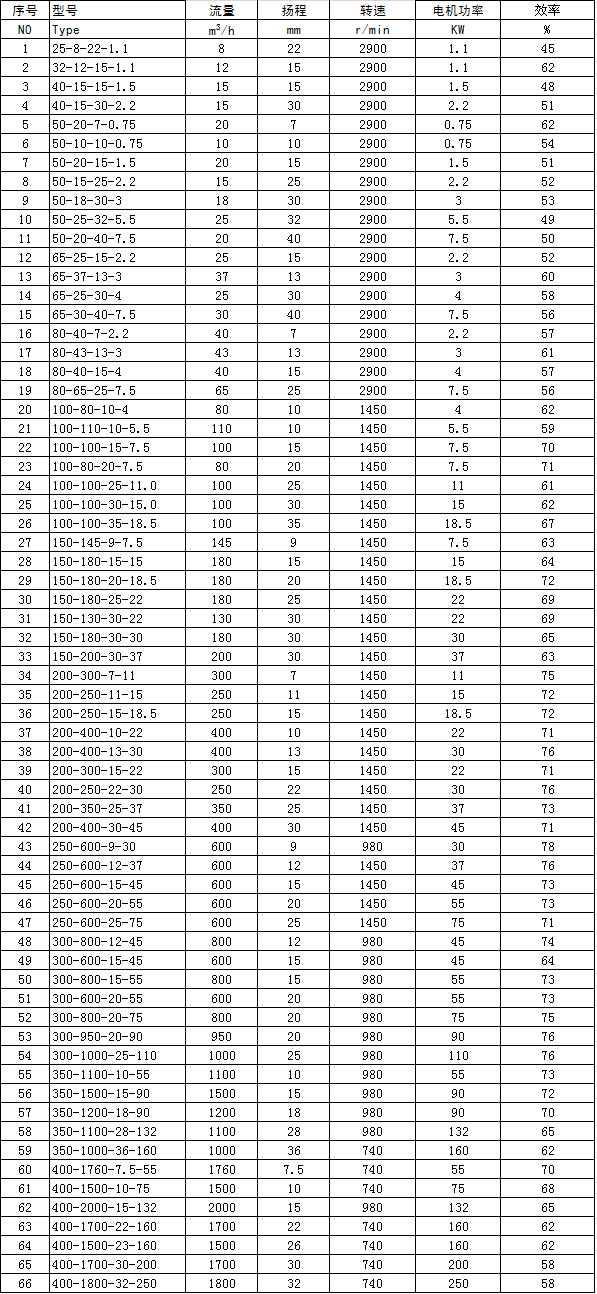

五、工作条件

流量范围 2至10000立方米每小时（常规型号2至850立方米每小时）
扬程范围 3至60米
介质温度 零下15℃至60℃（特殊要求可达120℃）
介质密度 不超过1.3×10³千克每立方米
介质酸碱度 pH值5至9（铸铁材质）；pH值4至10（不锈钢材质）
工作压力 不超过0.6兆帕
液下深度 0.5至7米（根据用户要求）
电机功率 0.75至280千瓦
转速 740至2900转每分

六、型号说明

YW型泵型号通常包含系列代号、口径、流量、扬程、电机功率等信息：

示例：40YW15-30-2.2

40 泵出口直径（毫米）
YW 液下式无堵塞排污泵
15 额定流量（立方米每小时）
30 额定扬程（米）
2.2 配用电机功率（千瓦）

示例：50YWP15-25

50 泵出口直径（毫米）
YWP 不锈钢材质液下式排污泵
15 额定流量（立方米每小时）
25 额定扬程（米）

七、结构组成

YW型液下式排污泵主要由以下零部件构成：

电机：位于液面上方，驱动整机运行
联轴器：连接电机与泵轴
电机座/电机支架：支撑电机及传动部件
加长轴/主轴：传递动力至叶轮，可根据液下深度加长
支撑管：保护传动轴，连接上下部件
安装盘/底座：固定泵体于水池或支架上
泵体：过流部件，采用单叶片或双叶片流道式设计
叶轮：叶轮螺母固定，具有防堵塞特性
机械密封：双端面密封结构，位于油室内
出水管：单管或双管安装方式

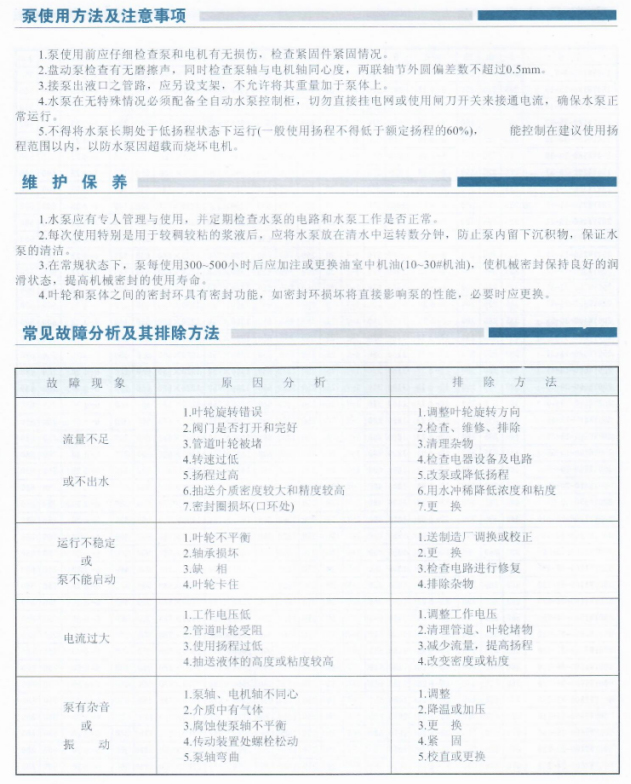

八、安装与使用注意事项

安装前准备：

1. 检查泵和电机有无损伤，紧固件是否紧固

2. 盘动泵检查有无摩擦声，同时检查泵轴与电机轴同心度，两联轴节外圆偏差不超过0.5毫米

3. 接泵出液口的管路应另设支架，不允许将其重量加于泵体上

安装要求：

1. 泵必须垂直安装在液池或水槽的合适位置

2. 泵的叶轮应浸入液面以下适当深度，一般第一级叶轮应潜入动水位1米以下

3. 整机安装应稳固，地脚螺栓应拧紧

起动与运行：

1. 试验起动，检查电机转向是否与泵要求一致（从电机端看为顺时针方向旋转）

2. 关闭出口管路上的阀门和压力表

3. 起动电机，开启压力表，慢慢打开出口管路阀门到所需位置，直至正常运行

4. 水泵在无特殊情况时建议配备全自动水泵控制柜，不宜直接挂电网或使用闸刀开关接通电流

5. 不得将水泵长期处于低扬程状态下运行（一般使用扬程不低于额定扬程的60%），以防水泵因超载烧坏电机

停车：

1. 慢慢关闭出口闸阀，停止电动机，关闭压力表

2. 长期停车时，应将泵卸下，清理后妥善保管

拆卸与存放：

1. 关闭出液管阀门，卸掉法兰上的联结螺栓

2. 松开电机座和联接端盖螺栓，卸掉电机

3. 松开基础上固定泵的螺栓，将泵取出，以清水冲洗

4. 拆下底座、泵体和出液管，松开叶轮螺母，取出叶轮

5. 冬季不用时应排净泵内余水，防止冻裂

九、产品标准

YW型液下式排污泵按照以下标准设计制造：

JB/T 6525《离心式污水泵的技术条件》
相关行业通用技术条件
